Kako i ono što čini lemljenje polipropilenskog cijevi

S korištenjem novih materijala za proizvodnju vodoopskrbnih cijevi, postupak njihovog postavljanja postao je mnogo jednostavniji. Zbog toga polipropilenski vodovod dobiva sve više i više popularnosti, pouzdano zamjenjuje čelik i lijevanog željeza. Članak će biti posvećen načinima lemljenja polipropilenskog cijevi s vlastitim rukama.

Imajući u vidu tehnologiju njihove veze, zahtjeve za instalaciju, kao i potrebnu skupinu alata i dijelova, sasvim je moguće instalirati vodovod ili kanalizaciju u kući ili stanu. U nastavku ćemo govoriti o tome.

Materijali i alati

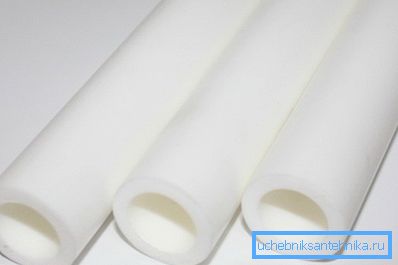

Kvaliteta upotrijebljenih dijelova i alata ovisi o trajanju nesmetanog rada sustava cijevi od polipropilena (PP). Odabir cijevi i fitinga mora biti napravljen uzimajući u obzir vrstu opskrbe vodom (hladno ili vruće). Za proizvedene cijevi PP sada ima sljedeću klasifikaciju:

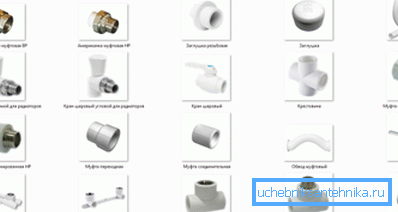

Za osiguravanje spojeva i vilice sustava vodovoda koriste se posebni dijelovi:

• kutova s ​​kutom rotacije cijevi na 90 ° i 45 °. Ako je potrebno ugraditi na kutnu rotaciju navojnog priključka, uzeti odgovarajuće komponente s unutarnjim ili vanjskim navojem;
• spojka služi za povezivanje krajeva cijevi jedni s drugima. Ravne su (za cijevi s istim promjerom) i prijelazne;
• čajevi i križevi - za spajanje tri ili četiri cijevi s jednakim ili različitim promjerima;

• zaustavljanje ventila - dizalice različitih tipova;
• navojem;
• oprema - za spajanje fleksibilnog crijeva;
• utikači - za brtvljenje krajeva cijevi.

Savjet: Imajte na umu da svaki od dijelova ima određenu svrhu i može se koristiti u izgradnji cjevovoda zajedno s drugima, ovisno o potrebi.

Povezivanje PP s drugim elementima i između njih dolazi kroz zavarivanje.

Za dovršetak ovog postupka potrebni su sljedeći alati:

• uređaj za zavarivanje. Ručni, poluautomatski i automatski modeli koriste se za zavarivanje cijevi raznih vrsta i promjera. Za obavljanje male količine radova na spajanju cijevi malog promjera prikladan je ručni uređaj za zavarivanje s nizom mlaznica;

• posebne škare - za cijevi za podrezivanje na željenu veličinu;
• za montažu P-20 i P-25 (ojačan), potreban vam je poseban alat za pripremu krajeva. Odstranjuje sloj za ojačanje s površine cijevi za lemljenje.

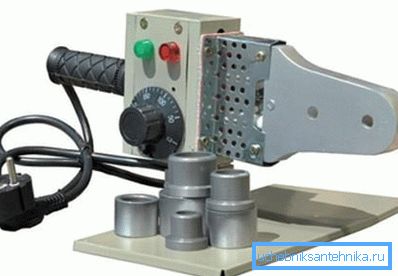

Stroj za lemljenje

Na temelju materijala i promjera cijevi odabire se odgovarajući uređaj.

Trenutačno su sljedeće vrste česte:

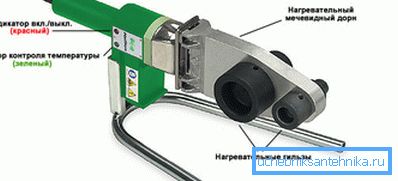

• priručnik s elementom za grijanje u obliku metalnog diska s grijačem. Površina je prevučena s Teflonom kako bi se spriječilo zaglavljivanje plastičnog materijala tijekom zagrijavanja;
• ručno zavarivanje s elementima za spajanje, namijenjeno za zavarivanje utičnica cijevi. To je najpopularnije lemljenje za spajanje PP cijevi;

• strojevi za zavarivanje za zavarivanje zavojnica - prilično složeni kompleksi za pripremu i spajanje plastičnih cijevi s velikim promjerom. Koriste se uglavnom za postavljanje dugih cjevovoda na industrijskoj razini.

Za lemljenje cijevi malog promjera upotrebljavaju se lemilice za lemljenje s grijaćim elementima i posebnim mlaznicama kako bi se osigurala ravnomjerno zagrijavanje PP cijevi na spoju.

Savjeti za lemljenje

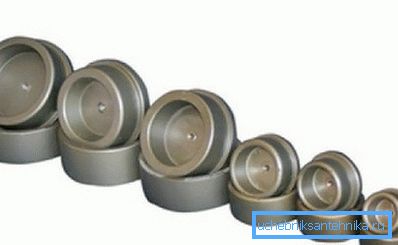

Mlaznice za lemljenje moraju ispunjavati sljedeće tehničke uvjete:

• visoka mehanička čvrstoća;
• visoka toplinska vodljivost;
• ne mijenjaju svoje linearne dimenzije u radnom području.

Gotovo svi uređaji za zavarivanje omogućuju ugradnju više mlaznica u isto vrijeme. Time se ubrzava instalacijski rad - nema potrebe čekati da se lemljenje za hladenje zamijeni mlaznicom.

Proizvod se sastoji od dva elementa - vanjske (rukavca) i unutarnje grijanja (igle) površine PP cijevi.

Materijal za proizvodnju može biti bilo koja legura metala koja udovoljava gore navedenim zahtjevima. Kako bi se izbjeglo zaglavljivanje zagrijanog plastičnog materijala na površinu mlaznice, obložena je s Teflonom.

Savjet: imajte na umu da su veličine mlaznica individualne za cijevi različitih promjera.

Pripremni rad

Prije započinjanja zavarivanja cijevi potrebno je obavljati poslove kojima se osigurava usklađenost s tehnologijom lemljenja:

• prije lemljenja prostorija je ventilirana i prašina je uklonjena. Skupni materijali se uklanjaju iz područja zavarivanja jer se mogu podnijeti na grijanim površinama cijevi, što će dovesti do pogoršanja kvalitete šava. Temperatura u sobi bi trebala biti u rasponu od 18 ° C do 30 ° C. Također je potrebno osigurati prisilnu ventilaciju;
• Predočeni cjevovodi koji prikazuju duljinu dijelova cijevi i skup svih sastavnih dijelova. Za sve spojne elemente označena je dubina lemljenja, što je važno uzeti u obzir prilikom obilježavanja, pa se dubina zavarenog dijela dodaje u linearnu dimenziju;
• za rad će vam trebati mjerač vrpce, vladar, kut i čiste krpe;
• Potrebni pričvrsnici postavljeni su na uređaj za zavarivanje i tek tada priključeni na mrežu.

Nakon ovih aktivnosti možete izravno nastaviti s instalacijom.

Tehnologija zavarivanja

• Upute za lemljenje polipropilenskih cijevi temelje se na načinu spajanja dijelova cijevi tijekom zagrijavanja. Trenutno se koriste nekoliko metoda zavarivanja, uključujući difuznu i utičnicu. Upotreba bilo koje metode treba odabrati za određena djela.

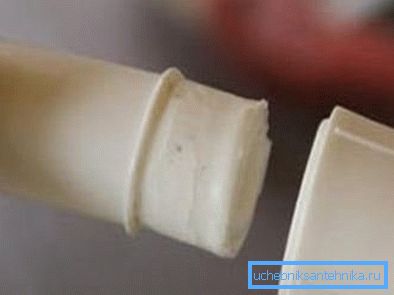

razliti

Metoda se temelji na protustrujivanju materijala dvaju elemenata koji se spajaju tijekom zagrijavanja. Zbog difuzije dolazi do čvrstog povezivanja PP cijevi na molekularnoj razini.

Savjet: ova metoda je relevantna za elemente zavarivanja samo iz homogenih materijala.

To se provodi pomoću različitih tipova uređaja za zavarivanje. Glavni zadatak je osigurati da temperatura poliranja polipropilenskih cijevi dosegne + 260 ° C.

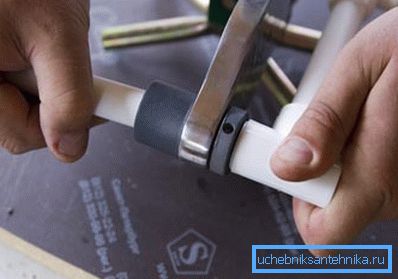

zvono usta

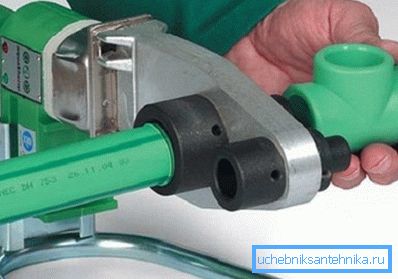

Postupak se temelji na korištenju uređaja za zavarivanje s mlaznicama.

Grijanje i spajanje elemenata cjevovoda dolazi u fazama:

zaključak

Novi materijali danas daju domaćim obrtnicima mogućnost da samostalno izrađuju sustave vodoopskrbe i grijanja koristeći minimalni skup alata. U našem slučaju, to je bio lemljenje za rad s PP cijevi, s kojima, s određenom vještinom, možete zaboraviti o zaposlenicima.

Članak je govorio o tome što je i kako ga koristiti. Videozapis u ovom članku pomoći će vam da pronađete dodatne informacije o ovoj temi.
