Kako instalirati cijevi u kupaonicu: tehnologija radi

Ako govorimo o višestambenim stambenim objektima, polaganje cijevi u kupaonici praktično uključuje sve vodovodne instalacije u stanu - postoji samo kuhinja, ali i vodovod i kanalizacija se uklanjaju iz kupaonice. Možda imate zasebnu kupaonicu, ali to ne mijenja ništa, osim ako ne morate napraviti dodatne otvore u pregradu, pa ćemo zajedničku sanitarnu jedinicu zauzeti kao standardni oblik.

Ožičenje se može obaviti u dvije verzije - unutar zida i na vrhu, što ćemo sada razmotriti i prikazati video u ovom članku.

Vodoinstalacijski vodovod

Napomena. U pitanju kako držati cijevi u kupaonici, usredotočit ćemo se na suvremene tehnologije i odabrati polivinil klorid (PVC) za kanalizaciju i polipropilen (PP ili PPR) za vodovod. Naravno, još uvijek postoji metalna i metalna plastika, ali danas se ti materijali vrlo rijetko koriste.

materijali

• Za distribuciju kanalizacijskih cijevi potrebni su PVC cijevi promjera 100 mm i 50 mm, Osim toga, u nekim situacijama 32 mm se koristi za perilicu rublja i / ili perilicu posuđa. Za spajanje takvih cijevi koriste se različite spojnice: spojke, kutovi, te i smanjenje PVC-a, a osim toga, smanjenje može biti i gumena, na primjer, za promjenu od zvona od 50 mm do promjera 32 mm. Za spajanje jedinstvenog poprečnog presjeka koriste se gumene brtve, koje se isporučuju s cijevima.

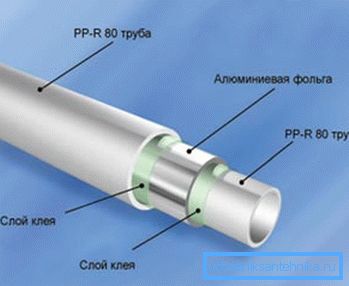

• Polipropilenske cijevi za vodoopskrbu mogu imati promjer od 16 do 125 mm, ali u ovoj situaciji zainteresirani smo samo za uzorke od 20 mm, pa čak i ako podiznik u stanu ima 32 mm, na njega treba pričvrstiti prijelazni prijelaz s izlazom od 20 mm. Ali pored odjeljka PPR, zidovi se mogu razlikovati, a ovdje postoje neke oznake, to su RN10, RN16, RN20 i RN25, ali u ovom slučaju zainteresirani smo za RN16 (zid bez armature) i RN20 (ojačani aluminijskom folijom usred zida). RN16 ima suviše tanke zidove, a RN25 je pojačana na samom vrhu i za njegovo lemljenje potrebno je drhtavanje za uklanjanje folije, osim cijene takve cijevi je prilično velika i koristi se uglavnom za centralizirano grijanje.

• Za PPR pristajanje također se koriste armature izrađene od homogenog materijala - to su spojke, kutovi (32?, 45?, 90?), Čajevi, redukcije, zaobilaženja i navojni elementi za prebacivanje na metal. S obzirom na činjenicu da je radni vijek polipropilena mnogo veći od metala, instrukcija preporučuje uporabu drvenih dizalica koje su bolje instalirane od PP.

kanalizacija

Da biste instalirali kanalizacijski sustav u kupaonicu, trebate početi raspodijeliti od uspona (podignuti se također može zamijeniti) - unutra ima četverokutni čep s vodom za WC (100 mm) i vodom do ostatka kruga (50 mm).

Samo ožičenje može biti izvedeno uz zid, pričvršćivanje cijevi na nosače, kao na gornjoj slici, ali možete ga i utopiti u zid tako da za to napravite brusilice i perforator. Pokušajte jasno označiti mjesto kupaonice, tako da ugrađene čaše odgovaraju položaju sifona za kadu, sudoper ili sudoper.

Nagib od cijevi od 50 mm treba idealno biti 3 cm po linearnom metru, ali ako je potrebno, može se lagano povećati, ali ne biste trebali raditi manje. Ako koristite PPR s poprečnim presjekom od 32 mm za pražnjenje iz stroja za pranje rublja ili perilice posuđa, nema potrebe slijediti nagib, jer postoji prisilni odvod.

Opskrba vodom

Napomena. Unatoč činjenici da cijevni spojni sustav u kupaonici podrazumijeva hladnu i toplu vodu, tj. Koristeći PPR PN16 i PPR PN20, mnogi vodoinstalateri odbacuju hladno PN16 i sve ožičenje se vrši pomoću PN25, pogotovo ako je krug pokriven žbukom / žbukom ili suhozidom.

Nastavljamo pogledati kako postaviti cijevi u kupaonicu i započeti s ugradnjom mjerača vode, koji se obično pakira u neposrednoj blizini vodotoka u vertikalnom ili vodoravnom položaju (nije bitno).

Obratite pažnju na slijed pakiranja - neposredno nakon dizalice nalazi se filter za zaslon, zatim sam vodeni mjerač i nakon toga zatvorski ventil, samo na svim ovim detaljima postoji strelica kojom možete odrediti smjer vode. Ako je vaša kuća povezana s PTV-om, tada će u ovom slučaju vodomjeri morati instalirati dvije hladne i tople vode.

Ožičenje se može obaviti na vrhu zida, ili možete grijati cijevi u unaprijed izrađene žljebove kako biste ih zatvorili žbukom kako biste uštedjeli nekoliko centimetara korisnog prostora što je vrlo važno kod malih stanova. U tipičnim apartmanima mjesto kupaonice dolazi u sljedećem redoslijedu: WC, umivaonik, kadu (tuš ili kutija) i izlaz na sudoper - perilica rublja može biti iu kuhinji iu kupaonici.

U tom se redoslijedu obavlja instalacija hladne vode, a zatim, paralelno s hladnim krugom, isporučuje se vruća voda, koja se napaja vrućom vodom, električnim kotlom ili plinskom stijenkom (možete smanjiti dovod hladne vode na bojler ili stupac bilo gdje, ovisno o njihovoj lokaciji).

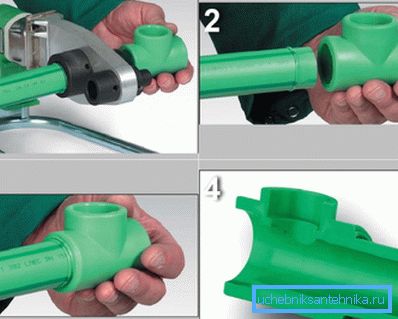

PPR zavarivanje se provodi u tri stupnja: prvo, grijana je u mlaznici (za promjer 20 mm, držanje je 5-6 sekundi), zatim se istovremeno otpuštaju, spajaju i drže još 2-3 sekunde dok se ne ohladi. Dubina prilagodbe cijevi od 20 mm do priključka treba biti 14-17 mm, stoga ga treba zagrijati na istu udaljenost.

zaključak

Nemojte zaboraviti da eyeliner cijevi do slavina u kupaonici sa svojim vlastitim rukama bi trebao završiti na određenoj udaljenosti - centri pribora su 150 mm međusobno. Kako bi ih lakše instalirali, koristi se posebna utičnica za lemljenje, gdje se te armature nalaze na traci.
