Kako izračunati cijev za toplom podu

Danas je sustav podnog grijanja postao vrlo popularan. Takva dodatna oprema omogućuje povećanje udobnosti stanovanja i smanjenje troškova grijanja. Postoji nekoliko vrsta takvih sustava, to je grijanje vode, električni grijaći elementi i infracrveni emiteri. Prilikom postavljanja svake vrste može imati vlastita specifična pitanja. Primjerice, prilikom izrade grijane podove vrijedi unaprijed znati broj cijevi koji će biti potrebni za instalaciju. Ovaj članak će raspravljati o tome kako izračunati cijev za toplom podu.

Odabir materijala

Prvi korak je odabrati pravu cijev za svoje uvjete. Na prodaju postoji nekoliko mogućnosti za takve strukture. Naime cijevi iz:

• bakar;
• metalna plastika;
• polipropilen;
• umreženi polietilen.

Svaki materijal ima svoje prednosti i nedostatke. Najskuplje instalacije su bakrene cijevi. Ovo je možda njihov najznačajniji nedostatak. Inače, bakrene cijevi ispunjavaju najviše zahtjeve. Najčešće se koriste u sustavima podnog grijanja u Zapadnoj Europi. Bakar ima dugi vijek trajanja i izvrsnu toplinsku provodljivost. Prilikom kupnje takvih cijevi važno je zapamtiti da instalacija zahtijeva puno iskustva i posebne opreme.

Metalni proizvodi su mnogo jeftiniji. Štoviše, ove cijevi imaju visoku toplinsku vodljivost i snagu. Zbog prisutnosti aluminijskog sloja, oni su u stanju izdržati teška mehanička opterećenja.

Savjet! Polipropilenske cijevi rijetko se koriste za instaliranje sustava podnog grijanja. Iako imaju dobru toplinsku vodljivost i su jeftine, one se slabo saviju. Zbog toga je vrlo problematičan stvaranje učinkovitog sustava takvih proizvoda.

Povezan polietilen se često može naći i kod postavljanja podnog grijanja. Takve cijevi su jeftine, savršeno provode toplinu i trajnu. Jedini nedostatak je potreba za njihovim čvrstim fiksiranjem na mjestu. Ako to nije učinjeno, cijev može biti u izvornom stanju.

Izračunavamo

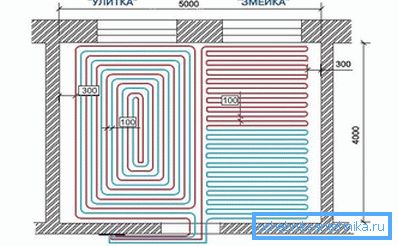

Da biste izračunali broj ili snimku potrebnih cijevi, prvo morate odabrati odgovarajuću shemu instalacije. Najčešći su "zmija" i "spirala".

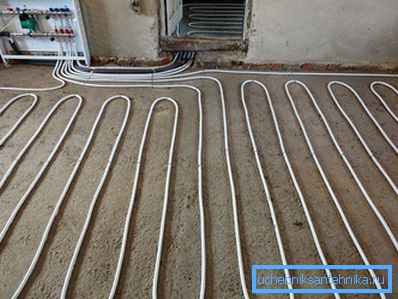

Prva opcija može imati dvije vrste. U prvom slučaju, cijev je složena zmija.

Savjet! "Zmija" vam omogućuje da malo spremite na cijevi, ali istodobno zagrijavanje sobe će biti neujednačeno. Prvo, pod će se zagrijati na jednoj strani, a postupno će vrućina krenuti dalje. Osim toga, voda, koja se kreće kroz cijevi, hladi. To znači da će s jedne strane poda uvijek biti nešto hladnije.

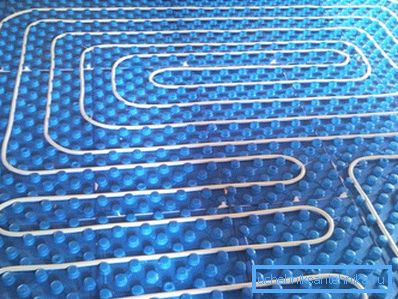

Učinkovitiji oblik je dvostruka spirala. U tom slučaju, cijevi se postavljaju u par, onaj kroz koji teče vruća voda, i onaj kroz koji će se ohladiti rashladna tekućina. Ovom metodom možete zagrijati poda kroz sobu na istu temperaturu.

Savjet! Kod polaganja cijevi pomoću "spiralnog" sustava, soba će biti zagrijana od rubova do sredine. Ova se metoda smatra najučinkovitijim.

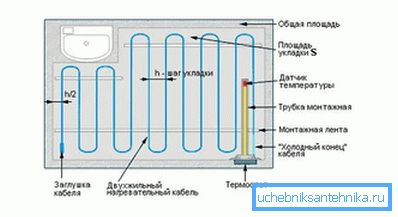

Bez obzira na odabranu metodu za pravilno izračunavanje snimke potrebnih cijevi, morate nacrtati dijagram. Na papiru na ljestvici nacrtanom budućem sustavu. Primijenit će se konture prostorije i linije duž kojih će se postaviti cijevi. Potrebno je uzeti u obzir mjesto velikih komada namještaja, ne preporučuje se postavljanje toplog poda ispod njih. Također je valjalo uzeti u obzir da cijevi moraju biti položene s uvlačenjem sa zida od najmanje 20 cm.

Da biste ispravno izračunali, trebate znati još jedan parametar - to je udaljenost između cijevi ili visine. Ovaj parametar ovisit će o promjeru i toplinskoj vodljivosti cijevi, kao io temperaturi medija za prijenos topline. Prva dva pokazatelja mogu se naći u trgovini gdje će se kupiti cijevi. Drugi pokazatelj ovisit će o korištenoj kotlu. Također, izbor koraka određuje se potrebnom temperaturom u sobi. Ako želite da bude puno topliji, tada je korak manji, i obrnuto.

Izrada proračuna, ne smijemo zaboraviti da duljina jednog kruga ne bi trebala prelaziti 60-70 metara. Inače, učinkovitost sustava će se znatno smanjiti.

Savjet! Ako je prostor prostorije prilično velik, a duljina cijevi će biti više od 70 metara, tada morate stvoriti dodatne konture (jedan ili dva, ovisno o području). Bolje je imati istu duljinu.

Nakon pravilnog crteža budućeg sustava (uzimajući u obzir udaljenost od zidova i budući smještaj velikih komada namještaja), možete točno izračunati potrebni broj cijevi. Ali uvijek vrijedi uzeti s marginom. U svakom radu, manje nedostatke i nedostatci su neizbježni. Bolje je napraviti deset posto opskrbe nego ići u kupnju u potrazi za odgovarajućom cijevi.
