Kako izračunati površinu cijevi izvana i iznutra
Najvjerojatnije ste se morali nositi s problemom izračuna površine cjevovoda i njegovog unutarnjeg dijela. To obično pomaže u formuli, poznatom mnogim školskim tečajem, iako je zaboravljena. U ovom ćemo članku naučiti pravilno izračunati površinu cijevi i njegov promjer.
Što je potrebno znati
U nastavku se razmotrimo situacije u kojima se ovi parametri obično uvijek moraju uzeti u obzir u radu:
- Poznavanje područja formule bit će korisno pri izračunavanju prijenosa topline grijane podnice ili registra grijanja.Podaci se mogu dobiti na temelju ukupne površine, koja daje zrak u sobi toplinu iz radne tekućine određene temperature.
- Druga mogućnost je obrnuta situacija, koja je također uobičajena.. Pogotovo ako morate izračunati gubitak topline tijekom cijele duljine cjevovoda na uređaju za grijanje. Prilikom izračunavanja broja i veličine konvektora, radijatora i drugih uređaja, uputa zahtijeva da točno znate koliko kalorija mogu proizvesti. Podaci se određuju uzimajući u obzir površinu cjevovoda za transport vode.
- Ako znate izračunati površinu cijevi, možete kupiti pravu količinu izolacije.. Vrlo često, duljina grijanja je deseci kilometara, pa će točni podaci pomoći tvrtkama da uštede impresivnih sredstava.
- Druga točka - trošak slikanja ili premaza protiv korozije, čija je cijena ponekad impresivna. U ovom slučaju znanje će točno izračunati potrebnu količinu materijala. Osim toga, moguće je posrednim metodama utvrditi nepaženje izvođača, ako je cijena od 1 m2 površine će se značajno povećati.
- Izračun površine cijevi (poprečni presjek) omogućit će vam da saznate maksimalni protok. Naravno, moguće je jednostavno uspostaviti očito veći promjer odmah, međutim, s velikim ulaganjima u gradilištima, ovaj pokazatelj igra važnu ulogu u prekoračenju troškova.
Savjet: zapamtite, iako je u privatnoj kući proračun prekoračenja prilikom instaliranja cijevi malo više za korak, ali ćete izgubiti gubitke zbog gubitka topline, budući da je veća površina objekta, toplina ga daje po jedinici vremena.
Nemojte zaboraviti da kada se otvori toplovodni vod, količina tekućine u vodovodnom sustavu nehotice se hladi. Veliki promjer cijevi nakuplja veliku količinu vode koja će stajati u njemu, tako da ćete potrošiti više topline za zagrijavanje prostorije.

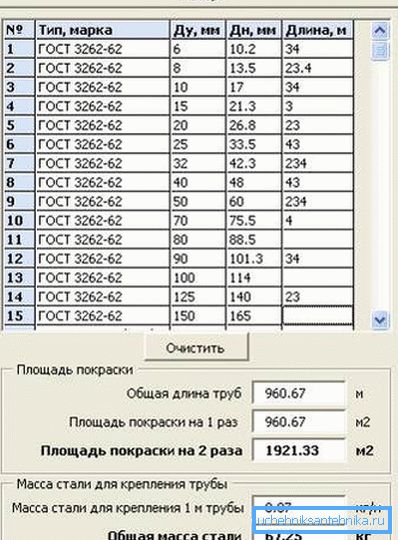

Savjet: kalkulator s cijevnim kvadratom možete pronaći na našoj web stranici, kao i na stranicama specijaliziranih tvrtki.
Kako izračunati poprečni presjek
- Potrebno je izračunati područje kruga i ukloniti debljinu zidova.
- Formula je sljedeća: S = a (D / 2-N)2.D - promjer, N - debljina stijenke.
Savjet: nemojte zaboraviti da u cijevi za vodu pod pritiskom radna tekućina ispunjava cijeli volumen. U samonamjenom kanalizacijskom sustavu - tijek u osnovi mokri samo dio zidova, pa cijev ima manje otpor nego u potpuno napunjenom.
Za hidrauličke izračune potonje i uvodi koncept - živi dio.
Izračun površine
Geometrijski problem koji ste često susreli u razredu kada ste trebali znati površinu cilindra, ali cijev je ono što jest. Da biste saznali željenu figuru, morate znati opseg i visinu cilindra (u našem slučaju, duljina cjevovoda).
Formula za opseg je LeNV =? D, površine - S =? DL, gdje L je duljina cjevovoda, a D je njegov promjer.
Za bojenje, možete koristiti ovu formulu izravno, ali ako je potrebno provesti toplinsku izolaciju, trebat će vam malo više materijala, jer je gusta. Osim toga, tijekom procesa, mineralna vuna je postavljena s nekim preklapanjem krpe.
Izračunajte unutarnju površinu
Ne, stručnjaci će postaviti pitanje - zašto trebate znati taj parametar? Stručnjaci će odgovoriti - za hidrodinamičke proračune, kako bi znali koje je površine u dodiru s vodom tijekom kretanja kroz cijevi.
Postoji nekoliko povezanih nijansi s ovim parametrom:
| dijametar | Što je veća, manja je hrapavost zidova utječe na kretanje radne tekućine. Ako cjevovod ima veliki promjer i duljina je mala, otpor cijevi može se zanemariti. |
| hrapavost | Ovaj parametar od velike je važnosti za hidrodinamičke proračune. Na primjer, zahrđani čelik unutar vodene cijevi i glatki polipropilen različito utječu na brzinu radne tekućine. |

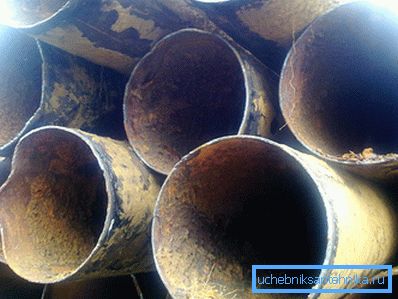

| Konstantnost unutarnjeg promjera | Proizvodi od čelika i lijevanog željeza mijenjaju svoje unutarnje površine tijekom vremena zbog korozije i mineralnih naslaga. Zbog toga se protok prolaza smanjuje. |
Savjet: nemojte zaboraviti da će čelična voda za hladnu vodu smanjiti propusnost u roku od 10 godina za gotovo 2 puta.
U ovom slučaju formula za izračunavanje je S = a (D-2N) L, gdje je N debljina stjenke, L je duljina cjevovoda, a D je njegov promjer.
zaključak
Ovaj članak dopušta samo osvježavanje formula koje daju predodžbu o tome kako izračunati površinu cijevi i njegovu površinu. Čudno, ali ovo znanje često pomaže u rješavanju problema u nastajanju tijekom popravaka u kući. Videozapis u ovom članku pomoći će vam da pronađete dodatne informacije o ovoj temi.
