Kako izrezati cijev na 45 stupnjeva

05-06-2018

Cijevi

Prilikom ugradnje cjevovoda, često je potrebno smanjiti cijev pod kutom. Štoviše, kut bi trebao imati točno stupanj koji je potreban za dizajn. S nepravilnom proizvodnjom kuta, nemoguće je točno napraviti dimenzije cjevovoda, koje su trebale izvesti. Na primjer, cijev će se rotirati za 45 stupnjeva tijekom instalacije, stoga morate znati kako izrezati cijev na 45 stupnjeva. Za to nam je potrebno alate za označavanje, brusilicu ili ručnu pilu za metal.

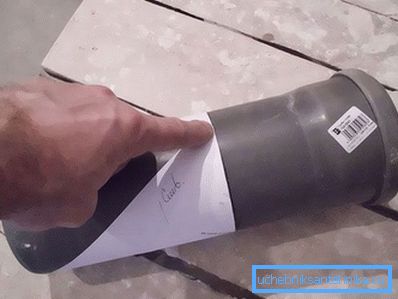

Označavanje s listom papira

Jedna od najjednostavnijih metoda je označavanje kuta s listom papira. Kvadratić se struna strogo dijagonalno. Uzmemo cijev i omotamo ga preklopljenom pločom tako da su rubovi dijagonala okrenuti jedan prema drugome. Tako, na manjoj strani listova, imamo kut od 45 stupnjeva. Uzimamo bilo koji alat za označavanje i označimo mjesto buduće cijevi duž linije listova. Možete koristiti usku traku kako biste spriječili slučajno brisanje oznake. Ova metoda označavanja prikladna je za dugu cijev od velikog promjera, a mjesto odjeljka je negdje u sredini.

Upotreba spremnika za vodu

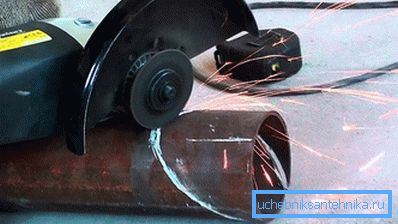

Što učiniti ako se radi o cijevi malog promjera, a potrebno je cijepati pod kutom negdje blizu ruba? Dođite u pomoć dubokom spremniku ispunjenom vodom. Prije početka rada potrebno je izračunati kut nagiba i napraviti oznaku na spremniku. Tada moramo lagano spustiti rub cijevi u vodu i naginjati je prema oznaci na spremniku. Izvadimo cijev, označavamo vodu s kontaktima i smjelo se odrežemo označavanjem. Ova metoda je dobra kod označavanja velikog broja cijevi. Završni predložak iz spremnika za vodu ubrzat će proces našeg rada.

Računalni program koji će vam pomoći

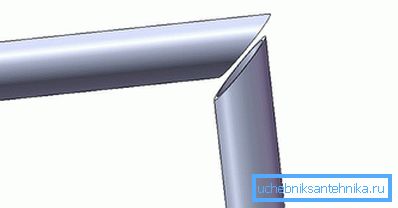

Također bih volio razmotriti metodu označavanja pomoću računalnog programa. Ovo je prilično složena metoda za one koji nisu navikli na rad s računalom. To zahtijeva znanje o računalu, dostupnost softvera za skeniranje i crteže. Počinjemo raditi s izvođenjem crteža, označavajući veličinu kruga i nagib. Napravimo takozvani virtualni uzorak.

Zatim pomoću pisača ispisujemo sliku na list papira. Što je veći promjer cijevi, više će ploča biti označena. Škare izrezuju sve dijelove crteža i pomoću ljepljive vrpce zalijepite ih. Na cijev se nanosi gotovi predložak, a na rubu papira izrađujemo oznaku. Ova metoda označavanja smatra se jednim od najpreciznijih. Ako računalo nema takve programe, možete koristiti internet. Online možete preuzeti predložak za označavanje. Također se mora ispisati i izrezati. Završeni komad je omotan oko cijevi i izvodi oznaku.

Ako je cijev profilirana

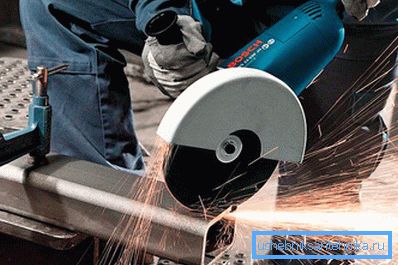

Odrezali smo pod kutom profil cijev obilježavanjem

I ovdje, na primjer, imamo cijev za profil, a ne okrugli. Ručno označavanje cijevi profila može dovesti do velikih pogrešaka. Najbolji način iz ove situacije bit će predložak izrađen od istog profila većeg promjera. Uzmi mali dio cijevi profila i uz pomoć kutnika, zabilježimo kut od 45 stupnjeva. Odrežite brusilicu na oznakama i brusite rubove kako ne biste ozlijeđeni prilikom rada. Tada moramo umetnuti profil manjeg promjera u predložak i, nakon označavanja, odrežiti ga.

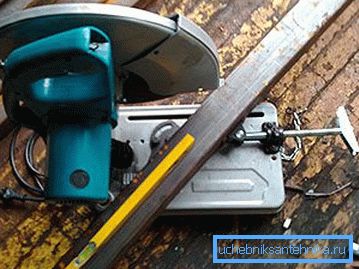

Izrežite na kutnoj profili u domaćinstvu

U ovom smo članku pogledali kako izrezati cijev ispod 45 stupnjeva. Koristeći jedan od gore navedenih metoda, napravite oznaku i napravite rez. Za ravnomjerniji rez, bolje je koristiti brusilicu. Prilikom zavarivanja potrebno vam je iskustvo, inače će dijelovi biti neujednačeni. U ekstremnim slučajevima možete koristiti metalnu piljevinu. Trenutačno postoji mnogo različitih uređaja za rezanje cijevi pod kutom, no kupnja ih zahtijeva dodatne troškove. Lakše je i jeftinije napraviti predložak jednom, i koristiti je prema potrebi.

video

Zahvaljujući ovom videozapisu naučit ćete kako izrezati cijev pod kutom od 45 ili 90 stupnjeva pomoću računalnog programa:

Rezanje profilne cijevi pomoću četvrtog stupnja cijevi za rezanje:
