Kako je savijanje profilnih cijevi

02-07-2018
Cijevi

Okvir, napravljen uz pomoć oblikovanih cijevi, prilično je česta građevinska konstrukcija. Koristi se, uključujući staklenike, staklenike, tende i nadstrešnice s kuglastim oblikom.

U tom slučaju, postoje dva načina kako bi se napravio potreban oblik - koristite aparat za zavarivanje ili cijevni savijač.

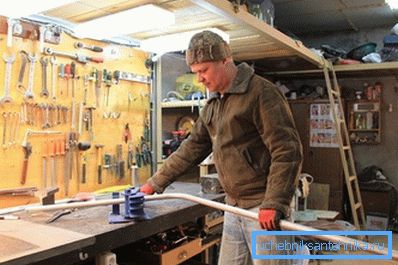

Na fotografiji - profilna cijev je savijena samostalno

U nastavku razmatramo upotrebu posebne opreme za takve namjene, kao i alternative. Dakle, možete odlučiti hoće li potrošiti novac na njegovo stjecanje ili će biti moguće ograničiti ga na alternativnu metodu.

Savjeti: pobrinite se da prilikom savijanja profilnih cijevi ne dođe do pukotina, smicanja i ravnanja.

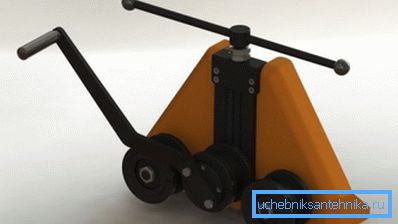

Opcija ručni stroj za savijanje cijevi

Ono što nam nudi industrija

U nastavku se uzimaju u obzir glavne vrste benders, koji se najčešće koriste:

Kompaktni priručnik
  1. Preporučljivo je kupiti ih za rad s malom količinom materijala.
  2. Ne koriste se kao profesionalna oprema zbog približne prilagodbe radijusa i niske produktivnosti.
  3. Oprema uključuje nekoliko zamjenjivih valjaka. Pomoću njih se provodi savijanje profilne cijevi različite sekcije.
  4. Kako bi se dobio željeni polumjer, potrebno je nekoliko puta provući materijal kroz zavojnicu cijevi, ne zaboravite ručno spustiti središnji valjak ispod svakog vremena. U tom slučaju, strani valjci moraju ostati u stacionarnom položaju. Savijanje metalnog profila događa se pod pritiskom središnjeg valjka.
  5. Rad uključuje fizički napor.
  6. Stroj je konstruiran samo za cijevi oblikovane s poprečnim presjekom do 40 mm.
električni
  1. Oprema omogućuje postizanje preciznog savijanja cijevi.
  2. Postavite polumjer savijanja na 1? moguće elektronskim ili mehaničkim postupkom.
  3. Oprema je sposobna preraditi velike količine materijala u smjenama.
  4. Iako je cijena električnog stroja veća od ručnog, može se koristiti za pružanje usluga javnosti, čime se smanjuje vrijeme isplate.

Nedostatak opreme je njegova visoka cijena i visoka težina, što ograničava dostupnost prosječnog kupca.

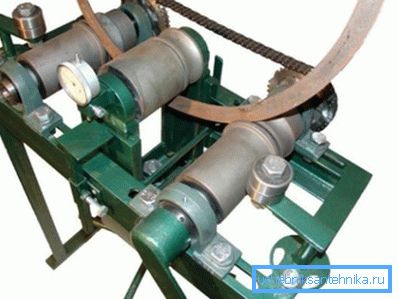

Stroj za savijanje električnih cijevi

Alternativne metode

Koristite aparat za zavarivanje i kutne brusilice

Ako u blizini nema cjevovoda ili ako troškovi usluga ne odgovaraju, moguće je savijati profil cijev vlastitim rukama pod pravim kutom kod kuće.

Da biste to učinili, morate pripremiti brusilicu ili "brusilicu" i aparat za zavarivanje, upute u nastavku će vam reći kako to učiniti:

  1. Nacrtajte dijagram na kojem izračunajte polumjer zaobljenja.
  2. Napravite na mjestu gdje treba savijati cijev, kutni brusilicu s diskom na metalu nekoliko poprečnih rezova.
  3. Učvrstite cijev u zamku i počnite ga savijati u smjeru koji trebate, primjenjujući malu snagu.
  4. Zavarite rezove pomoću stroja za zavarivanje kad vam kut zavoja odgovara. Nemojte zaboraviti na poštivanje pravila TB-a.

Savjet: u zadnjem koraku mljevenje zavarenih spojeva.

Kako savijati profil cijevi s vlastitim rukama kod kuće

Pijesak i metalni disk

Ova metoda ne zahtijeva posebne alate pa se može smatrati jednim od najjednostavnijih, iako dugotrajnih.

Ako ne znate gdje savijati profilnu cijev, upotrijebite:

  1. Pripremite pijesak koji bi trebao biti dovoljan za punjenje cijevi. Pazite da ga osušite i prosijite.
  2. Pokrijte jedan kraj cijevi s drvenim nosačem.
  3. Ulijte prosijan pijesak u njega i spojite ga s druge strane.
  4. Uzmite metalni disk odgovarajućeg promjera.
  5. Sigurno pričvrstite jedan kraj profilirane cijevi između igle, povucite za drugim, dodirnite disk na njemu.

Savjet: kako bi se olakšao proces savijanja profila po malom radijusu, bolje je zagrijati mjesto deformacije plinskim plamenikom. Integritet metalnih zidova tijekom procesa osigurava uske pijesak.

  1. Nakon zaobljenja profila uklonite začepljenu mrlju, potrebno ih je skinuti ili izgorjeti.
  2. Uklonite pijesak iz cijevi u potpunosti.
Korištenje pijeska

Metoda je prilično složena, pa se obično koristi za jednokratne cijevi. Zimi, pijesak se može zamijeniti vodom, koja bi se trebala zamrznuti unutar profila, ne zaboravite sigurno zatvoriti krajeve s prometnim gužvama.

Čim tekućina u cijevi zamrzne, možete ga početi savijati prema pripremljenom uzorku.

Nanesite kvadratni izvor

Profesionalci znaju još jedan način koji ne dopušta deformiranju zidova cijevi od metala - pomoću opruge s poprečnim presjekom istog oblika, ali manjim. Za proizvodnju se koristi čelična žica čiji promjer ovisi o debljini stijenki.

Proljeće za savijanje profilne cijevi

Glavna stvar - to bi trebalo bez napora ulaziti u proizvod. Tada se planirano mjesto savijanja treba zagrijati pomoću plinske baklje ili puhaljke, jer će tada zidovi biti lakše savijeni.

Koristite posebne zaštitne rukavice kada držite proizvod kliještama. Da biste dobili željeni polumjer, upotrijebite prazne ili metalne igle, koje treba pouzdano montirati oko opsega.

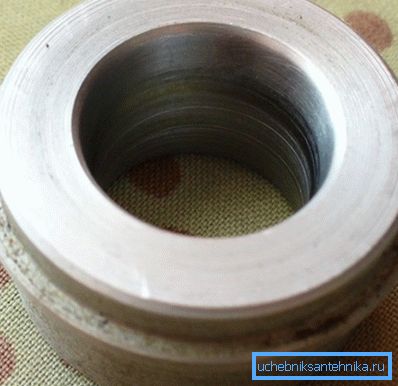

Čelik je prazan za savijanje

zaključak

U članku se daje ideja o načinu savijanja profilne cijevi u željeni polumjer. Da biste to učinili, tu je posebna oprema koja olakšava proces, ili možete koristiti "folk" metode, ako je stroj previše skupo, troškovi savijanja usluge nisu prikladni za vas ili ih ne možete dohvatiti (vidi također Butt Weld Pipe: Tehnologija i oprema).

Videozapis u ovom članku pomoći će vam da pronađete dodatne informacije o ovoj temi.
