Kako je zavarivanje cijevi od čelika za sustav grijanja:

Zavarivanje cijevi za grijanje danas je i danas široko korištena tehnologija za spajanje elemenata sustava. Činjenica je da moderni plastični cijevi nisu posvuda prihvatljivi za upotrebu. Da, i često se događa da morate stvoriti autocestu koja će topline apsolutno cijeli unutarnji opseg kuće, a ne samo prostor ispod prozora.

Kako bi riješio taj problem, plastika nije prikladna jer se ne zagrijava, poput metala. I u skladu s tim, samo radijatori postaju točke zagrijavanja.

Nijansa je to što zavarivanje vodovodnih cijevi ove vrste uključuje sljedeće:

1. Dostupnost posebne opreme.
2. Mora biti iskustvo zavarivanja metala. A razumijevanje osnovnih načela zavarivanja neće biti suvišno.

Naime, ispada da je ovo rad s vlastitim rukama dovoljno teško. No ipak, ako je željeno, to je posve realno.

U ovom ćemo članku pokušati otkriti osnovna pravila za instaliranje takvog sustava pomoću aparata za zavarivanje. Pregled tehnike i instrukcije zavarivanja bit će vam korisno barem kako biste mogli objektivno ocijeniti može li obaviti takav posao ili ne.

Počnimo s najvažnijim momentom.

Princip tehnologije i ono što je potrebno za njegovu provedbu

Kao vizualni primjer, razmotrit ćemo najjednostavniju opciju - pristajanje pomoću električnog zavarivanja.

• Zapravo, to je vrlo pouzdan način povezivanja različitih metalnih proizvoda.. Fizika procesa je posebna oprema za zavarivanje cijevi na koje su spojene elektrode (to su metalne šipke s posebnim raspršivanjem).
• Ove elektrode pod utjecajem električne struje rastopiti, ispuniti prostor između šavova cijevi, a zatim zamrznuti, kao da se pretvaraju u čvrstog metala opet..

Imajte na umu da je vrlo važno upotrebljavati visoko kvalitetne elektrode u radu - inače možete dobiti propusnu i krhku vezu. Stoga nemojte uštedjeti - bolje je kupiti proizvod čija je cijena visoka, nego uzaludno raditi, pristati.

Pogledajmo komparativnu tablicu, kakve elektrode općenito, ovisno o oblozi.

Ispada da su standardne rutilne i celulozne elektrode u načelu prikladne za montažu sustava grijanja u privatnoj kući.

Što se tiče promjera šipki, postoji vrlo jednostavna "formula" izračuna. Elektrode s promjerom od 3 mm su optimalne za zavarivanje proizvoda debljine metala od 2-5 mm. Veća debljina čelika u sustavima grijanja u privatnim kućama, u pravilu, ne primjenjuje se.

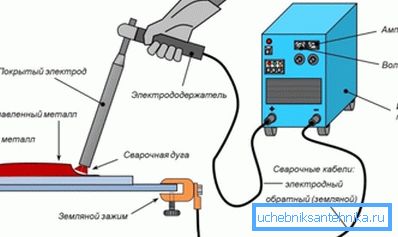

Pa, nekoliko riječi o opremi. Ako ne ulazite u detalje, stroj za zavarivanje je transformator, kroz koji se struja prenosi na kraj elektrode. Trošak takve opreme, u načelu, nije veoma visoka, ali vrijedi je kupiti za jednokratni posao? U većini slučajeva lakše je, sigurnije i jeftinije povjeriti sklop grijanja profesionalcu.

S načelom tehnologije shvatimo, sada pokušajmo to provesti korak po korak.

Zavarivanje grijanja

Prije početka valja istaknuti da postoji GOST za zavarivanje cijevi, pomoću kojeg možete odlučiti koju vrstu zavarivanja stvoriti s jednim ili drugim oblikom ruba.

Obratite pažnju i na činjenicu da cijevi dolaze u različitim oblicima - ne samo okrugle, nego i kvadratne, pa čak i pravokutne. Zavarivanje četverokutnih cijevi prema GOST-u može se malo razlikovati od pravila pridruživanja kružnim proizvodima. Razmislite o toj točki i pažljivo pogledajte točno koju dokumentaciju čitate.

Pa, odmah se vratite na posao.

Priprema baze i opreme

Postupak u ovoj fazi trebao bi biti ovako:

1. Uzimamo cijevi i napravimo ih tako da su njihovi rubovi (kao da su kružni šavovi) odsječeni u najjednostavnijem kutu jedan prema drugom.

1. Čišćenje rubova šavova s ​​brusnim papirom finom frakcijom.
2. Transformator spojimo na mrežu i pripremamo aparat za zavarivanje za rad. Ako je uređaj pravilno konfiguriran, zvuk iz kontakta elektrode i metala će biti kao da je suh, pucketanje.

U principu, ovaj pripremni rad je završen, a možete nastaviti na sljedeću fazu.

potholder

Povlačenje se naziva elementom pred-točke veze.

• Potrebno je jer stvaranje snažne i lijepe šavove odmah je nestvarno.
• Jednostavno prvo grubo zavarenih cijevi za spajanje točke da su članci fiksne u odnosu na drugu, a tek onda sve pojačanje zvona šav.

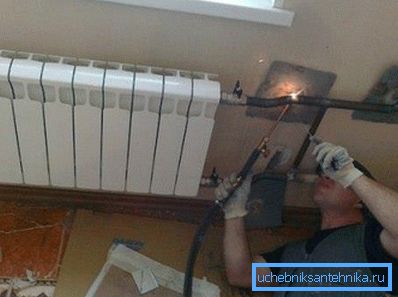

Obratite pažnju! Ne zaboravite da vrlo često kod rada s sustavima grijanja cijevi nisu zavarene. To je, jednostavno rečeno, okretanje prtljažnika oko svoje osi u većini slučajeva neće raditi. A to znači da će zavarivač trebati najviše vještine jer će za svaku točku biti potrebno odabrati optimalni kut elektroda.

• Prednapanje bi trebalo početi na dnu "prstena", a zatim trebate napraviti privezane strane, a zatim popraviti vrh. Ako odmah popravite gornji i donji dio, postoji vjerojatnost popravljanja elemenata u pogrešnom kutu.
• Ako govorimo o broju bodova, a zatim možete koristiti vrlo jednostavnu formulu - ako je promjer od proizvoda ne prelazi 30 centimetara, što je dovoljno da bi 4 potholders.

Općenito, treba se nastojati stvoriti spojne točke kada je elektroda okomita u odnosu na glavnu crtu. Međutim, to je, naravno, moguće samo u slučaju kad se elementi mogu rotirati oko osi.

Ako je grubost ostvarena, možete početi završni zavarivanje.

Izrada glavnog šava i troske

Dakle, konačno zavarivanje vodovodnih cijevi vrši se u sljedećem slijedu:

1. Cijev se vizualno dijeli na 4 sektora i prije svega zavaruje gornju "hemisferu".

1. Zatim se obrađuju niži sektori.
2. Na gornjoj i donjoj "hemisferi" nanosi se još jedan sloj šava. To je neophodno ne samo za čvrstoću veze već i za postizanje maksimalne nepropusnosti cijevne veze.

Što se tiče situacije, kada je potrebno spajanje autocesta različitih promjera, najjednostavnija je mogućnost ugraditi jedan proizvod u drugu, a onda ih zavarivati ​​jedan na drugi. Ako je razlika u promjeru velika, onda, naravno, morat će koristiti adaptere. Usput, može postojati nekoliko prilagodnika i oni mogu biti međusobno povezani istim principom - to jest, kao da su međusobno umetnuti.

Kad je zavarivanje završeno, troska se može ukloniti. To je, u stvari, uobičajeno brušenje višak izrasline na spoju. Međutim, važno je ne samo očistiti grebene, već provjeriti kvalitetu u cjelini. To jest, morate pokušati identificirati pukotine, pore i opekline.

Ako se izvana izgleda sve normalno, primijenite uobičajenu otopinu sapuna na šavove i ispustite zrak pod pritiskom u sustav. Ako imaju mikročvrste, na takvim mjestima pojavit će se mjehurići.

zaključak

Detaljno smo se bavili tehnologijom zavarivanja metala, kako provesti zavarivanje cijevi različitih promjera i "pod kutom" prilikom instaliranja sustava grijanja u privatnoj kući.

Nadamo se da vam je recenzija korisno, a vi ćete biti u stanju objektivno odrediti je li to vrijedno sami preuzeti. Ako želite saznati još više - pogledajte tematski videozapis u ovom članku.
