Kako napraviti sendvič cijev za dimnjak: uređaj i

Ako govorimo o jednostavnosti ugradnje i sigurnosti radova, sendvič cijev za dimnjak - izgrađen vlastitim rukama, bit će najbolja opcija za vašu kuću ili kuću. Dimnjaci ovog tipa imaju niz prednosti, gotovo je potpuno odsutnost čađe na zidovima, a time i povećana sigurnost na radu.

Osim toga, neće se kondenzirati i vrlo je lako održavati. Zahvaljujući svojim karakteristikama, takav uređaj je idealan za drvene građevine, kao što su kupke, koje će se raspravljati u nastavku. A kao dodatni materijal, prikazat ćemo vam videozapis u ovom članku.

Koraci instalacije

Napomena. Instalacija sendvič cijevi uključuje korištenje hermetički otporne na toplinu za spajanje, tako da zrak ne propušta. Inače, to će dovesti do smanjenja kvalitete prijenosa i toplinskog prijenosa samog peći.

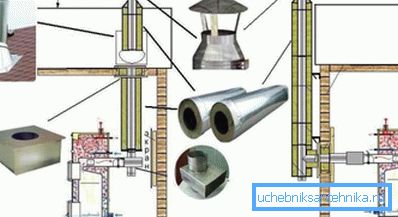

Cijevni uređaj

• Na gornjoj slici vidite dimnjak napravljen od sendviča cijevi, točnije, sama cijev (s lijeva na desno) bazaltna vuna (od talina vulkanskih formacija) koja služi kao brtva, zatim unutarnji cilindar i rukav, au pozadini je kapa. Cilindri su izrađeni od nehrđajućeg čelika otpornih na toplinu bez dodavanja aditiva M 430 (austenitno) - to je najjeftiniji legura svih kvalitetnih razreda i potpuno odgovara opterećenjima koja će se ubirati na njemu u budućnosti.
• Također za dimnjake ovog tipa mogu se koristiti austenitni čelik, ali istovremeno i cijena strukture raste, otprilike jedno i pol puta, ali zajedno s njim raste i otpornost na koroziju. Osim toga, brand će utjecati na cijenu dimnjaka od sendvič cijevi, ali treba napomenuti da marka nema izravnu vezu s kvalitetom proizvoda pa stoga, prije svega, pozornost treba posvetiti metalu, a ne natpisu marke.
• Vanjski cilindar (debljina metala 0,5 mm) može se koristiti za sendviče i plinske dimnjake, a lim koji se pretvara u cilindar valjkastim zavarivanjem. Unutarnji rukavac (debljina lima 0,8-1,0 mm) zavaren je nepropusnom elektrodom (žicom) i, ovisno o okolnostima, može biti argon ili elektrolučno zavarivanje.

Napomena. Kao proizvođač sendvič cijevi za proizvođače dimnjaka obično koriste bazalt vunu tipa PAROC. Prednost ovog materijala je da u njegovoj proizvodnji nisu korišteni smolasti veziva, koji su uništeni kada se zagrijavaju i mat se pretvori u pijesak.

Postavljanje preko zida

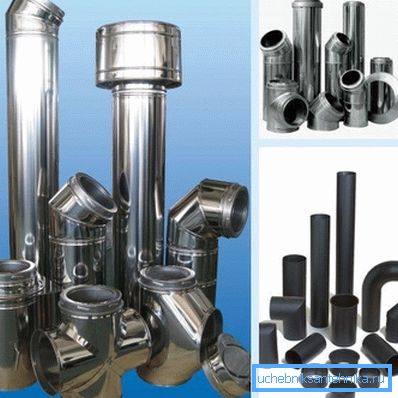

Postoje i mnogi razlozi za instaliranje dimnjaka sendvič cijevi kroz zid, a ne kroz strop, a u ovoj situaciji ćete biti pomaže raznih adaptera za sastavljanje strukture. Te elemente možete vidjeti u gornjim foto-kutnim adaptorima, vijčanim spojnicama, čajevima i kvadrantu za cijevi.

Prije svega, za montažu cijevi, morat ćete rastaviti zid i ojačati opseg prolaza, kao i obložiti pocinčanim čeličnim lima za zaštitu od požara. Nakon toga, montirajte vanjsku konzolu i pričvrstite dva uglova kao trkače za slobodnu kliznu čašu.

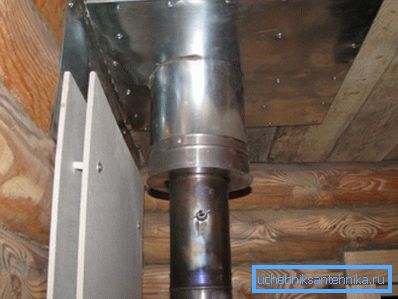

Da biste promatrali istu zaštitu od požara u neposrednoj blizini cijevi, morate zatvoriti zid i koristiti 10 mm šperploču ili OSB iste debljine da biste to učinili, i pričvrstite ploču azbesta preko cijelog područja.

Pocinčani metalni lim je pričvršćen na vrh azbesta (ploče obično imaju 20001200 mm u obodu). List će također trebati rezati kvadratnu rupu za tunel, a sam tunel će se otvoriti lakom na metalu kako bi se zaštitila od korozije.

Napomena. Pri postavljanju metalnog dimnjaka kroz zid, koristi se metoda nazvana rabat. To znači prostor koji mora ostati između cijevi i zida.

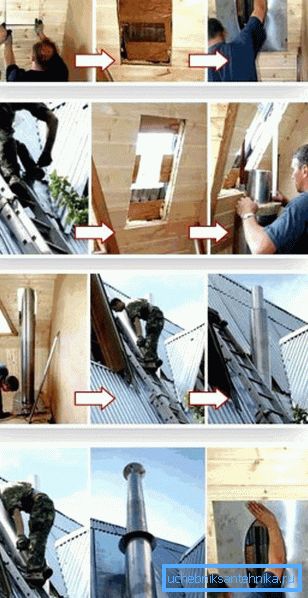

Instalacija na krovu

Kao i mnogi uređaji ove vrste, instalacija dimnjaka od sendvičih cijevi obavlja se ručno odozdo prema gore, to jest iz grijaćeg uređaja (štednjaka) kroz strop ili zid. Prilikom montaže konstrukcije obratite pažnju na krajeve cilindara - s jedne strane nužno su sužene, što omogućuje montiranje strukture umetanjem cijevi u drugi, što u praksi izgleda vrlo jednostavno.

Na krovu (strop i krov), kao u zidu, morate napraviti rupu koja se zatvara s pločom od pocinčanog metala, nakon što je prethodno stavio azbest ispod nje kako bi se pridržavala požarne sigurnosti strukture. Vanjski, pocinčavanje (ovisno o krovnom materijalu) ili se savijte preko prednjeg dijela krova ili završite krajem, ali u svakom slučaju morate (nakon postavljanja cijevi) pričvrstiti ploču sa samoreznim vijcima.

Ako gradite kupelj, krov se često nalazi ravno (lean-to) i visina dimnjaka mora biti najmanje metar od vrha rampe, a za krov s dvostrukom padinom morate se podići najmanje 30 cm iznad grebena.

Kada dimnjak ima visinu od više od jednog metra, to je vrlo dobro - dok se potisak povećava, ali istodobno se povećava i vjetra, time se smanjuje otpor prema vjetru. U takvim slučajevima, cijev ojačana brašnima koji su pričvršćeni na stezaljku na vrhu dimnjaka.

Kako bi se povećala vučna snaga, na gornjem kraju dimnjaka postavljen je deflektor, ali ako je prednji krov napravljen od zapaljivih materijala, kao što je šindra, deflektor je opremljen zaustavljačem. To je tako mala čelična mreža koja ne dopušta da goruće čestice goriva pobjegnu.

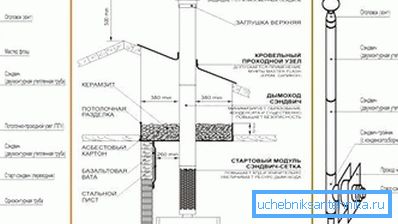

zatvarači

Ukupna duljina dimnjaka od rešetke do deflektora ne smije biti veća od 5-6 m. Za spajanje, svakako koristite brtvilo otporne na toplinu (najmanje 1000 ° C), a nakon montaže ne zaboravite ukloniti zaštitni film.

Kako bi se maksimalno olakšalo održavanje cijevi tijekom njegovog rada, u njemu se ruši revizija - to je prohodni čep s bočnim vratima kroz koje će kasnije biti moguće izvesti čišćenje.

Potporni nosač dimnjaka može se samostalno izraditi - za to će vam trebati kutni čelični profili od 5030 mm, brusilica i bušilica za bušenje vijaka. Okvir nosača može se montirati s M10 vijcima ili pričvrstiti električnim zavarivanjem.

zaključak

U prisustvu svih potrebnih materijala za instalaciju sendvič dimnjaka s vlastitim rukama je vrlo jednostavna ako slijedite sve upute od proizvođača. Mnogo više troškova rada bit će potrošeno na izradu rupe u stropu ili zidu i pokrivanje zaštitnim materijalima (vidi i članak Polietilenski tlačni cjevovodi - proučavamo sve njihove osobine).
