Kako organizirati prolaz cijevi kroz krov

Prolaz cijevi dimnjaka kroz krov je prilično složen element, s uređajem gdje domaći obrtnici često imaju neke probleme. Činjenica je da prolaz ne smije prekršiti sva zaštitna svojstva "pita krova", ali mora biti u skladu sa standardima zaštite od požara. Slijedi kako detaljno organizirati takvu strukturu.

Opće informacije

Najčešće je projektiranje dimnjaka u fazi projektiranja kuće, ali ponekad je potrebno donijeti sustav za uklanjanje dima kroz potkrovlje i krov već izgrađene građevine, primjerice u sljedećim slučajevima:

• S rekonstrukcijom ili remontom krova;
• Prilikom mijenjanja izvora grijanja.

Izvođenje čvora prolaza cijevi kroz krov, početnici bi trebali saznati:

• Gdje je bolje staviti prolaz.
• Kako opremiti prolaz cijevi kroz strop i krov kako bi se osigurala sigurna i pouzdana toplinska i hidroizolacija.

Rješenje svakog od ovih zadataka mora se ispravno prilaziti, jer će ovisiti o tome:

• Izvedba dimnjaka;
• Sigurnost od požara;
• Čvrstoća krova.

Stoga, pregledajte postupak instaliranja ovog sustava u više detalja.

Izbor mjesta dimnjaka

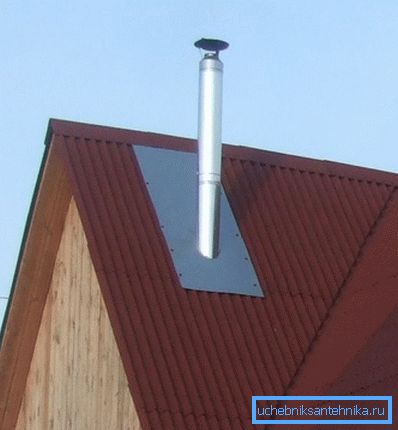

Prema riječima stručnjaka, najbolja opcija za postavljanje cijevi je njegova ugradnja u blizini grebena krova.

Ovo rješenje ima sljedeće prednosti:

• Omogućuje vam da smanjite akumulaciju snijega u blizini dimnjaka, a također sprječava pojavu snježnih džepova u blizini grebena, što eliminira propuštanje krova.
• Ovim se rasporedom postiže niska visina dimnjaka čime se smanjuje utjecaj na strukturu, čime se smanjuje vjerojatnost kondenzacije.

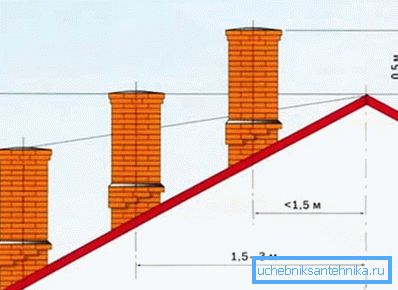

Obratite pažnju! Što je niži dimnjak smješten na padini, to je više, prema šiframa zgrada, njegova visina iznad krova bi trebala biti. Ako je kuća pored zida visokogradnje, cijev bi trebala biti iznad krova visokogradnje. Ako je krov ravna, visina mora biti najmanje 500 mm.

Također treba imati na umu da prolaz kroz krov dimnjaka ne smije biti smješten na sljedećim mjestima:

Obratite pažnju! Dimnjak ne smije biti čvrsto spojen na krov, jer u slučaju kršenja integriteta krova postoji vjerojatnost uništavanja sustava.

Kako izvući dimnjak

Kroz krov

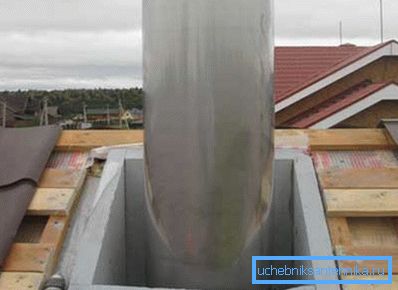

Za zaštitu krovne izolacije od vlage, poznato je da se koristi hidroobračna barijera. Međutim, u skladu s postojećim propisima o vatrenoj sigurnosti potrebno je od dimnjaka održavati određenu udaljenost (13-25 cm) na gorive materijale. Najčešće, za rješavanje ovog problema, koristite posebne kutije, unutar kojih se nalazi dimnjak.

Mineralna vuna kao izolator topline položena je između kanala i cijevi. Istovremeno se hidrofilni film krova uvodi na kanal i fiksira noktima ili spojnicama.

Iznad njega je instaliran poseban dizajn s pregačima, koji je obično izrađen od nehrđajućeg čelika, bakra ili pocinčanog. Pregača mora biti projektirana za kut nagiba krova za koji je namijenjen.

Obratite pažnju! Dimnjak mora biti postavljen okomito. Dopušteno je odstupanje od vertikale ne više od 30 stupnjeva.

Moram reći da dizajn odlomka uvelike ovisi o brojnim čimbenicima:

• Materijal - cijev može biti od cigle, metala, azbestnog cementa i nekih drugih materijala.. Za svaki od njih dizajn ima svoje osobine.
• Temperatura sagorijevanja grijanja goriva može biti drvo, ugljen, treset itd.. Vrsta goriva ovisi o temperaturi kojoj se dimnjak grije.
• Vanjska završna obrada - dizajn može biti, primjerice, obložen ciglom ili ožbukani, dizajn spoj može biti potpuno drugačiji..
• Vrsta krovnog materijala - na tržištu su gotovi dodatni elementi dizajnirani za okrugli i kvadratni dio cijevi i različite vrste krovova. Cijena dodatnih elemenata obično nije visoka, stoga nema smisla izvršiti dijelove, osim ako dimnjak nema nekonvencionalnog oblika sekcije.

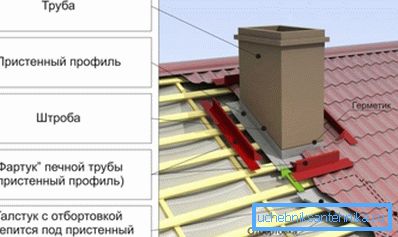

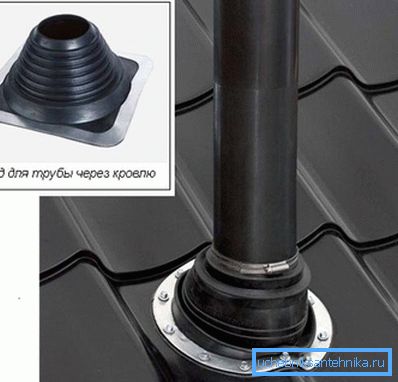

Na primjer, prolaz cijevi kroz metalnu pločicu je kako slijedi:

• Glatke metalne ploče smještene su blizu cijevi. Njihova veličina bi trebala biti takva da se preklapaju u dimnjaku.
• Pored dimnjaka postavljen je metalni profilni kut.
• Zglobovi su zapečaćeni krovnim brtvilom.

Obratite pažnju! Vjeruje se da se prolaz provizorske cijevi kroz krov može izvesti bez kutije, budući da se sastoji od dva zida, između kojih se nalazi toplinski izolacijski materijal. Međutim, ovo mišljenje je pogrešno - okvir je nužan u svakom slučaju.

Ista uputa i za brtvljenje spojeva za krovove s keramičkim pločicama, jedina stvar, umjesto čeličnih limova, koristi meku aluminijsku ili olovnu traku. Krajni se tepih može koristiti kao pregača za mekane pločice. Za vodonepropusnost dimnjaka koji prolazi kroz ondulin, koristite posebnu izolacijsku traku "onduflesh".

Prolazite kroz strop ili strop

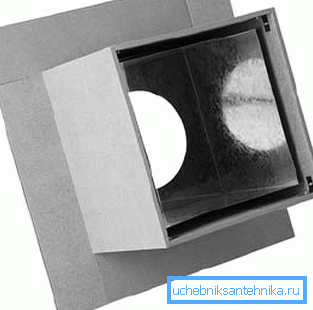

Prolazak kroz strop ili drugi strop obavlja se na isti način kao i kroz krov. U ovom slučaju, prolazni okvir može biti izrađen od minerita.

Što se tiče unutarnjeg prostora kutije, također treba napuniti mineralnom vunom ili ekspandiranom glinom. Osim toga, kao cijev za punjenje, možete koristiti pijesak - ova opcija je najjeftiniji.

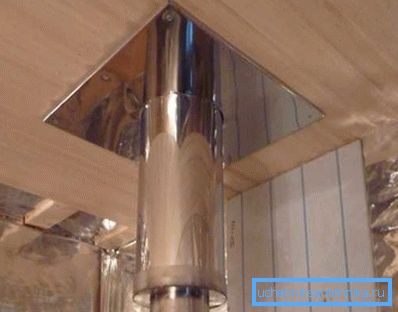

Ako cijev prolazi kroz strop kupke, također se postavlja i nezapaljivi materijal za toplinsku izolaciju za reosiguranje između cijevi i gorivih materijala (najčešće drvenih konstrukcija). Stručnjaci preporučuju da ne zanemaruju takvu mjeru, budući da troškovi ne povećavaju mnogo, ali u smislu sigurnosti, takva brtva može igrati odlučnu ulogu.

Moram reći da se dimni dimnjak često izvlači iz parne sobe kroz zid u čekaonici, a odatle kroz tavan na ulicu. Za organiziranje sličnog prolaza cijevi kroz zid, također je potrebno koristiti napajanje ispunjeno mineralnom vunom, samo to ne bi trebalo biti staklena vuna, već bazaltna vuna koja može izdržati temperature do 1000 stupnjeva.

Savjet! Kod montaže dijelova dimnjaka vlastitim rukama, možete koristiti specijalne brtvila za brtvljenje. Jedina stvar koju trebate obratiti pozornost na njih da izdrže temperature od najmanje 1000 stupnjeva.

Ovdje, možda, sve glavne nijanse uređaja prolaze dimni ispušni sustavi u podovima i krovu.

zaključak

Prolaz dimnjaka kroz strop i krov ključan je element dizajna, koji ne ovisi samo o nepropusnosti zglobova nego io sigurnosti požara zgrade. Stoga, pri izradi dimnih ispušnih sustava, ovom čvoru treba posvetiti posebnu pažnju.

Nije teško provesti takvu konstrukciju, glavna stvar je da strogo pridržavate zahtjeve za zaštitu od požara i građevinske kodove. S videozapisa u ovom članku možete dobiti više informacija o ovoj temi.
