Kako otkriti curenje u plastičnom vodovodu

Voda igra važnu ulogu u ljudskom životu. Opskrba vodom, zauzvrat, obavlja glavnu funkciju transportiranja vode od izvora do potrošača. Za izgradnju sustava vodoopskrbe koriste se cijevi od metala ili od lijevanog željeza. Danas smo već zamijenili vodene cijevi na koje smo navikli, došli su novi, poboljšani modeli cijevi od plastike. Potrošač je opremljen s velikim brojem plastičnih cijevi za vodu, koji se razlikuju ne samo po promjeru već i po pitanju instalacije. I, iako plastična cijev ima duži vijek trajanja od metalne cijevi, još uvijek postoje situacije kada se čini da teče.

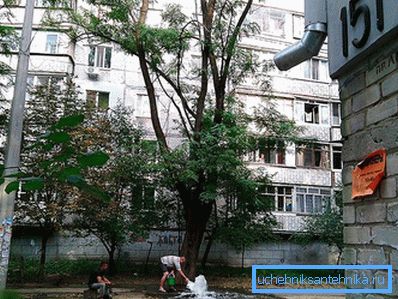

Poteškoće s vodom sigurno će morati pronaći i popraviti. Uostalom, uz materijalnu štetu, pritisak na autocesti također se smanjuje. Ovaj faktor pogoršava proces isporuke vode potrošaču. U metalnoj vodovodnoj gubici je pretražena pomoću generatora signala. Spojen je na metalnu glavu, a poslan je poseban signal koji je pokupio prijemnik na površini. Nemoguće je prenijeti takav signal kroz plastičnu cijev. Ipak, postoje metode pronalaženja propuštanja. Da bismo shvatili kako otkriti propuste u plastičnom vodovodnom sustavu, pogledajmo neke od njih.

Metode otkrivanja propuštanja vode

1. Prva metoda temelji se na korištenju osjetljivih mikrofona. Kada se u vodovodnoj cijevi stvori pukotina, voda pod utjecajem visokog tlaka teče, stvarajući neku vrstu buke. Propuštanje vode na metalnim vodovodima stvara visoki frekvencijski zvuk. A na plastičnom vodovodu stvara zvuk niske frekvencije. Pomoću tih mikrofona, koji su podešeni na različite frekvencije, zvukovi su snimljeni sa zemlje, što ukazuje na mjesto propuštanja vode.
2. Druga metoda temelji se na korelaciji buke. Ova elektronička vrsta pretraživanja provodi se pomoću detektora propuštanja korelacije. Dva mikrofona montirana su na dvije točke u vodoopskrbi i prenose frekvenciju buke na uređaj. Pomoću programa, uređaj obrađuje podatke iz mikrofona i izračunava vrhunski zvuk s obje strane. Ovaj zvuk označava mjesto propuštanja vode.
3. Treća metoda temelji se na punjenju odjeljka plinovoda sa sigurnim plinom. Uglavnom je smjesa 95% dušika i 5% vodika. Zbog malog broja molekula vodika, plinovi izbjegavaju pukotine formirane u cijevi. Oni idu kroz slojeve tla. Oni mogu prodrijeti asfalt, pa čak i beton. Na površini, ovaj plin je uhvaćen posebnim senzorima koji upućuju na mjesto propuštanja vode.
4. Četvrta metoda pretraživanja može se nazvati mehanički. Sastoji se od mjerenja cjevovoda s tlakom. Uzima se odvojeni dio vodoopskrbe, a na obje strane se postavljaju posebni jastuci uzduž cijevi. Napuhavaju i potpuno brtve cijev. Tlak zraka se ubrizgava u zatvoreni dio cijevi i mjeri se nakon nekog vremena. Ako tlak ostane nepromijenjen, to znači da u ovom području nema istjecanja vode. Pa, ako padne tlak, onda se pretraživanje provodi u pravom smjeru. Zatim se jastuk pomiče uzduž cijevi i ponovo pritisne pritisak. Ovaj postupak se izvodi dok se ne identificira točka propuštanja vode.

Razmotrivši četiri metode za pronalaženje propuštanja u plastičnom vodovodu, možemo razlikovati drugu metodu. Temelji se na znanstvenom pristupu i koriste se više u praksi. Zato malo razmotrimo što je on.

Buka korelacija

Voda koja izlazi iz otvora za bušenje stvara buku. Uz to su i vibracije i akustični signali koji se distribuiraju preko velikog dijela vodovoda. U blizini propuštanja ovaj signal se proteže na tlo. Na karakteristike signala utječu pritisak isporučene vode, promjer i debljinu zidova cijevi, veličinu curenja vode i materijal iz kojeg se cijev izrađuje.

Detektori propuštanja korelacije koriste se za analizu tih signala. Signal se mjeri hidrofonom i akcelerometrom, a nakon pretvorbe se dovodi do detektora propuštanja za analizu. Načelo rada detektora propuštanja sastoji se u korelaciji ulaznih signala s dva senzora instalirana na dva ruba vodoopskrbnog sustava. Ako u ovom području postoji curenje vode, u području histograma nastaje stabilan vršak.

Na temelju obrađenih podataka izračunava se točan gubitak od prvog senzora. Izračunava se pomoću formule: L₁= (D-vt _kašnjenje) / 2.

• L₁ - udaljenost od prvog senzora do propuštanja u vodovodu;
• D je ukupna udaljenost između dva senzora instalirana na dva ruba dijela vodoopskrbe;
• v je brzina širenja zvuka kroz vodoopskrbni sustav;
• t _kašnjenje - vrijeme kašnjenja izračunato na temelju signala međusobne korelacije.

Točnost izračuna mjesta propuštanja vode ovisi o vrsti senzora, njihovoj pravilnoj instalaciji i točnoj obradi signala.

video

Ovaj videozapis pokazuje kako funkcionira sustav otkrivanja propuštanja mreže:
