Kako povezati polipropilenske cijevi na učinkovit i suvremen

Suvremene metode omogućuju uz pomoć elemenata PP da traže izdržljive i pouzdane inženjerske mreže koje ne podliježu koroziji. U ovom slučaju, važno je znati kako su spojene polipropilenske cijevi.

Mogu se montirati pomoću navojnih ili zavarenih spojeva.

Metode uparivanja

Visokokvalitetno spajanje PP cijevi je nemoguće bez uzimanja u obzir njihove debljine stijenke.

Ispod su proizvodi s tankim zidovima koji su spojeni navojem.

1. Cijevi branda PN-10 za dovod hladne vode (radna temperatura + 20 °) ili "topli pod" (do +45 °).
2. Analogni PN-16 koji se koristi za dovod hladne vode s povećanim tlakom ili u sustavima grijanja s niskim tlakom.

Zavarivanje je najbolja opcija u sljedećim slučajevima.

1. Ako se sa svojim vlastitim rukama spojite univerzalne cijevi branda PN-20. Ovi proizvodi mogu podnijeti radnu temperaturu od + 80 °.
2. Kada su spojene cijevi od aluminijske folije spojene s PN-25. Ovaj proizvod je namijenjen za toplu vodu i sustave grijanja. Održava temperaturu vode ili rashladnog sredstva u + 95 °.

Obratite pažnju! Polipropilenske cijevi se lako povezuju, tako popularne. Moguće ih je povezati, čak i bez posebne sanitarne pripreme.

Spajanje bez navoja

Plastične cijevi mogu se spojiti bez lemljenja pomoću preše, kolotura, ili najnovijih belgijskih gipkih spojnica, koji se fiksiraju.

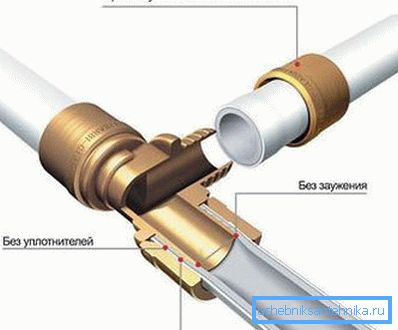

1. Elementi krivulje zahtijevaju samo dva ključa. Prije spajanja HDPE cijevi s polipropilenskom cijevi treba napomenuti da su press spojnice pouzdanije. Oni stvaraju zajamčenu čvrstu vezu. Međutim, za rad s njima potreban vam je poseban alat.
2. Prilikom postavljanja potrebno je samo kalibrator i rezač.. Izrađene su od PVDF materijala koji je ekološki prihvatljiv i izdržljiv. Za brtvljenje elemenata koriste se EPDM prstenovi, koji su najpouzdaniji. Cijena ovakvih pribora je dosta visoka, ali to vrijedi.

Navojene veze

Prvo o tome kako spojiti cijevi izrađene od polipropilena pomoću odvojivih elemenata.

Nemoguće je rezati niti na vlastitim PP cijevima. Stoga će vam trebati navojni elementi za spajanje. Da bi se osigurala nepropusnost zglobova, bit će potrebno vodovodne teflonske trake (fum-tape) i brtve.

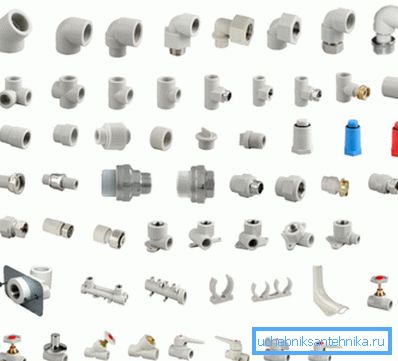

Vrste navojnih elemenata

1. Spojke s istim navojem na oba kraja.
2. Trgovi od 90 ° i 45 ° s maticom za poklopcem.
3. Trostruki kvadratići i čepovi za spajanje cijevi istog promjera. Oni mogu imati vanjsku ili vanjsku nit.
4. Prijelazima.
5. Dopuniti.
6. Saddle za razgranatu mrežu.
7. Kombinirane spojke s vanjskim i ženskim navojem, kao i matice s poklopcem.
8. Adapteri s vanjskim rezbarijama poput DG.
9. Kombinirani kvadratići na 90 ° s vanjskim i vanjskim navojima, kao i matica za poklopce.
10. Kombinirane čađe iste strukture.
11. Kvadrata za pričvršćivanje vodovodnih instalacija.
12. Prolazne utičnice za vodu.
13. Kuglasti ventili, kutni (s "američkim") ili ravno.

Uputa kaže da je to vrlo lako postaviti cijevi s tim elementima. Trebate samo prethodno umotati gumenu vrpcu, a zatim zavijati spoj na cijev.

Elementi za spajanje različitih materijala

To je malo o tome kako spojiti metalnu cijev s polipropilenom.

1. Za to vam je potrebna posebna oprema za prilagodbu. Jedan kraj njih namijenjen je za lemljenje plastičnim elementom, a drugi ima nit za povezivanje s metalnim kolektorom.

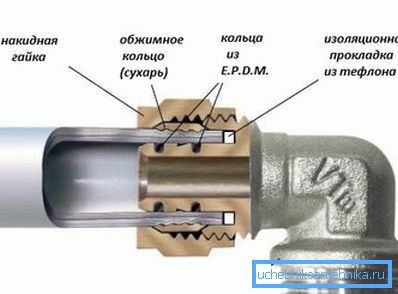

2. Koristi i sklopivi tip veze. Ovaj takozvani "američki" prikladan je metalnim umetkom i maticom za navoje ili PP priključkom i maticom za kapu.

Obratite pažnju! Najbolja opcija je uporaba elemenata s mjedenim umetcima od nikla za prijelazna sučelja s metalnim cijevima. Spojevi se trebaju pričvrstiti dugim ključem. Na sanitarnim uređajima ne smiju se koristiti prijelazi s navojem.

Zavarena metoda

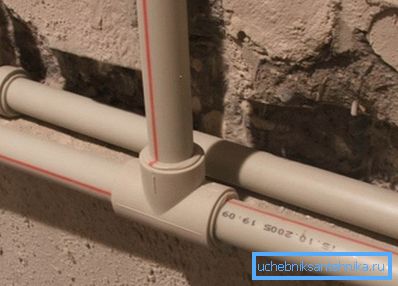

Zavareni parenje sve-u-jednom. Tijekom fuzije strane dvaju elemenata, njihove makromolekule međusobno prodiru u dijelove i sjedinjuju se s njima. To jest, proces difuzije.

Stoga se takav zavarivanje naziva difuzijsko zavarivanje.

1. Za proizvode koji imaju poprečni presjek manji od 63 mm, koristi se zavarivanje na utičnicu.
2. Za analoga s promjerom većim od 63 mm upotrebljava se vršni zavarivanje.

Proces zavarivanja utičnica

Prije spajanja polietilenskih cijevi ili analoga PP, morate pripremiti alate i materijale.

1. Lijevano željezo (željezo) za plastične proizvode, piljevina za metal ili specijalni rezač, mjerač vrpce i marker. Ako su elementi ojačani, tada će biti potreban aparat za brijanje - uređaj za skidanje aluminijske folije.
2. Naravno, potrebne su i cijevi i, po potrebi, različite vrste priključaka.

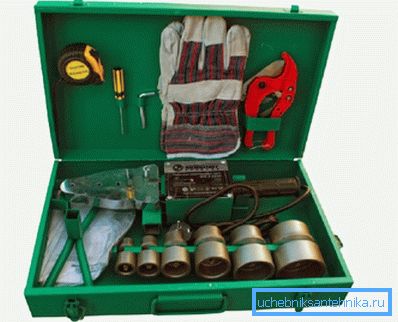

Stroj za zavarivanje uključuje grijaće elemente i skup mlaznica za cijevi različitih odjeljaka - od 16 milimetara do 63 ° C. Kada se navlaka za lemljenje uključi, indikator počinje raditi. Čim promijeni boju od zelene do crvene, mlaznica se zagrijava do tražene temperature od +260 stupnjeva. To se događa u 10/15 minuta.

Obratite pažnju! Sav posao je najbolje u zatvorenom prostoru. U svakom slučaju, s negativnom temperaturom okoline, cjevovod se ne može zavariti.

Ukratko, proces ovako izgleda.

1. Stavite oznaku cijevi. Ne zaboravite na dubinu utičnice i dodajte 2 mm.
2. Izrežite potrebne dijelove cijevi. Učini to strogo pod pravim kutom.
3. Postavite spojne strane elemenata na grijanu mlaznicu stroja za zavarivanje.

1. Pričekajte vrijeme da zagrije cijev i pričvrstite ga.
2. Izvadite stavke.
3. Spojite dijelove i čvrsto ih pritisnite zajedno.

Priključak cijevi velikog promjera

Zavarivanje sa zupcima služi za spajanje plastičnih cijevi s velikim promjerom i debljinom stjenke (4 mm ili više): kanalizacijske ili glavne cijevi za vodu.

Za ovu metodu zavarivanja spojnice u većini slučajeva nisu potrebne.

1. Prvo, stranke za zavarivanje su složene, do njihovog punog paralelizma.
2. Cijevi se stavljaju u stroj za zavarivanje.
3. Nadalje, povezani su, dok je točnost rada regulirana sredstvom za centriranje.
4. Tijekom rada, ne zaboravite prozračiti sobu, dok plastični puši, emitira ugljični dioksid i vodenu paru.

Ispod je tablica karakteristika zavarivanja.

zaključak

Imajući na vidjelo kako pravilno spojiti PP cijevi, vrlo brzo možete sastaviti visokokvalitetni vodovodni, grijani ili kanalizacijski sustav kod kuće.

Videozapis u ovom članku govorit će vam više o svojoj temi.
