Kako proizvoditi cijevi za pričvršćivanje: 2 glavna načina

Čak iu fazi projektiranja vodovodnih, grijanja i kanalizacijskih sustava u gradskom stambenom objektu ili zemljišnoj kući, potrebno je utvrditi koji se cijev pričvršćuje na nosive konstrukcije ili pregrade.

Dakle, možete se zaštititi od otkrića, depresije i prekomjerne buke. Pogledajmo bliže kako spasiti obiteljski proračun tako što ćete vlastitim rukama učvrstiti cijevi na zidovima.

Metoda 1. Zatvoreno polaganje cjevovoda

Jedna od najučinkovitijih metoda koja vam omogućuje ne samo čvrsto popravljanje cjevovoda, nego i maskiranje ih je skrivena polaganja inženjerskih mreža.

Nakon rada dobivate najpouzdaniji pričvršćivanje plastičnih cijevi (ili dijelova od drugih materijala) koji neće uništiti unutrašnjost vaše sobe. Također će osloboditi takve vrijedne centimetre duž zidova.

Nedostatak ove metode je očigledan - visoka cijena rada. Doista, za polaganje svih cjevovoda, potrebno je zidjeti zidove, a zatim zalijepiti nastale kanale mortom, što je prilično naporno.

Upute za rad sastoje se od nekoliko uzastopnih faza:

1. Označavanje na zidovima i podovima. Prema unaprijed osmišljenom crtežu, trebate nacrtati središnje linije na svim površinama duž kojih će cijev raditi. Oni će poslužiti kao vodič za izradu utora za ugradnju.
2. shtroblenie. Pomoću oznake, posebni kanali izrađeni su u zidovima, koji se nazivaju vratima. Za to se može koristiti poseban električni alat - zidni gonitelj. Ali uobičajeni perforator je također savršen. Imajte na umu da polaganje nekih cjevovoda zahtijeva dodatnu uporabu izolacije za cijevi, tako da unaprijed brinete o odgovarajućoj veličini kanala.

Obratite pažnju! Utori moraju biti postavljeni tako da montirana cijev ne bude naglašena. U suprotnom na ovom mjestu može doći do praska, što bi značilo skupe popravke.

1. Ugradnja inženjerske mreže. Prije učvršćivanja cijevi na zid, mora biti zatvoren u kućištu izrađenom od toplotnog materijala (polistirenska pjena, polietilenska pjena itd.). To je osobito važno kada skrivena polaganje kanalizacijskih cijevi PVC.

1. dorada. Prije žbuke cijevi, potrebno je pokrenuti vodovod, kanalizaciju ili sustav grijanja i pobrinuti se da funkcionira i da nema propuštanja.

Metoda 2. Otvoreno polaganje cijevi

Ova metoda je češća, manje vremena i skupo. U tom slučaju, cijev je pričvršćena na zid s držačima različitih izvedbi.

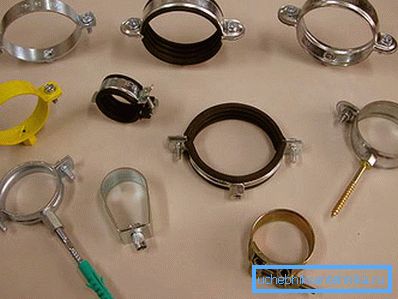

Ukupno ima dva tipa zatvarača:

• krut - u ovom slučaju cijev koja se učvršćuje u stezaljku postaje potpuno nepomična;
• klizno - dio je fiksiran tako da se može kretati duž svoje osi (to omogućuje izbjegavanje izobličenja pri temperaturnim linearnim deformacijama).

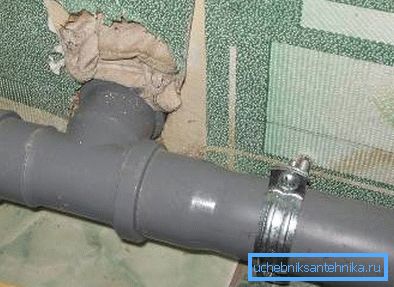

Pričvršćivanje kanalizacijskih cijevi na zid ili strop može se obaviti uz pomoć posebnih stezaljki za apsorpciju zvuka. Zahvaljujući njima, struktura vibrira manje i ne čini neugodne zvukove kada kanalizacija teče unutar njega.

Pri kupnji nosača za pričvršćivanje treba obratiti posebnu pozornost na izbor njegovog promjera. Potrebno je da fiksni cjevovod ima malo pokretljivosti na gori. Inače, dijelovi vodovoda ili kanalizacije mogu biti oštećeni kao rezultat linearne deformacije.

Zato je nemoguće koristiti krute vijke kada su kanalizacijske cijevi pričvršćene na strop ili pod u neprikladanoj prostoriji. Potrebno je montirati klizna pričvrsna sredstva koja mogu nadoknaditi promjenu veličine plastike.

Savjet! Pričvršćivanje dimnjaka na zid kuće također mora biti pokretno. Ispušni plinovi koji ulaze u dimnjak imaju visoku temperaturu, što može dovesti do propuštanja i pogoršanja vuče. Preporučljivo je koristiti posebne cijevi za azbest cementnu cijev (pocinčani dimnjak).

Dopustimo se detaljnije razmišljati o pojedinim fazama rada.

trening

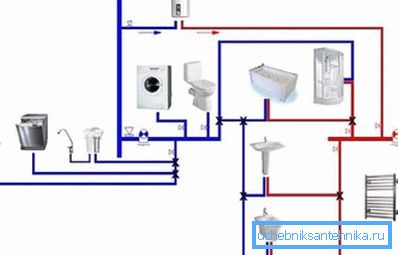

Instalacija bilo koje složene inženjerske mreže, uključujući vodovod i sanitarni, počinje s razvojem projekta. Na crtežu su naznačene točke spajanja s sanitarnim uređajima, adapteri, spojke i druge oblikovane dijelove, duljinu cijevi, zaustavne ventile, računovodstvenu opremu itd.

Zatim se označava izravno na objektu. Na svim površinama je označen put polaganja cijevi. Izvučena linija poslužit će kao smjernica na kojoj se osovina dijelova postavlja tijekom instalacije.

Nakon toga su označene točke ugradnje montažnih stezaljki.

U tom slučaju morate uzeti u obzir sljedeće nijanse:

• držač mora biti postavljen na mjestima gdje je spojnica, adapter, oblikovani dio ili drugi priključak;
• udaljenost između susjednih montažnih stezaljki na ravnom dijelu cijevi ne smije biti veća od deset promjera ovog dijela.

Ugradbeni nosači

Plastične cijevi trebaju biti pričvršćene na zid cijevi, tako da je razmak između površine i ruba dijela minimalan. To vam omogućuje uštedu na podu i sprečava oštećenje komunalnih usluga tijekom rada.

Za opremanje kliznog nosača umetnite umetak u stezaljku. U suprotnom se njegovi rubovi raspršuju (za to se koristi poseban uređaj), koji štiti polimerni vodovod ili kanalizaciju od oštećenja.

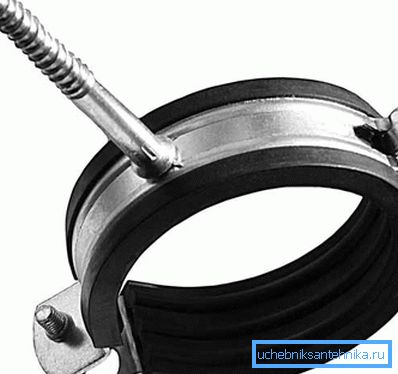

Nosač je pričvršćen na zid s vijcima ili klinovima. U pravilu, dodatak je već uključen u paket.

Instalacija cijevi

Čim instalacija radi na stezaljkama završena, možete nastaviti do sljedećeg koraka.

Postavljanje plastičnih dijelova u pričvršćivače, u pravilu, ne uzrokuje poteškoće:

• cijev se umetne u stezaljku;
• gornji dio pričvršćivača pričvršćen je zasunom, klinom ili vijcima.

Savjet! Čelični cjevovodi su napravljeni na isti način. No, u ovom slučaju potrebno je osigurati im slobodan pristup za redovito održavanje: uklanjanje žarišta korozije, slikanje i provjeru nepropusnosti spojeva. Usput, usput, čelične cijevi nisu zavarene u betonske zidove.

Značajke rada s metaloplastičnim dijelovima

Nepravilno pričvršćivanje cjevovoda na zidu može dovesti do nesreće. Međutim, da biste bili 100% sigurni da nema novih otkrića, pažljivo pratite cijeli postupak instalacije.

Evo osnovnih zahtjeva:

• rad s metalnim plastičnim proizvodima može se izvesti pri temperaturi okoline iznad + 10 stupnjeva Celzijusa;
• ako se dijelovi prevoze ili skladište na niskoj temperaturi, moraju se zagrijavati prije rada;
• pričvršćivanje metalno-plastičnih vodovoda sa stezaljkama treba napraviti nakon završetka ukrasnih zidova;
• u rasporedu okreta ni u kojem slučaju ne smije dopustiti prijelom dijelova.

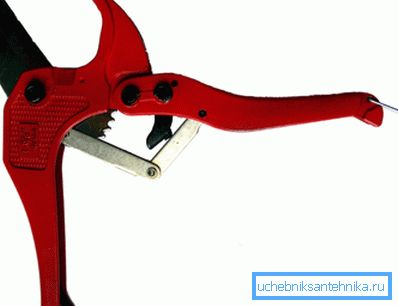

Izrežite cijevi s piljevinom ili posebnim škarama.

Također ima svoje osobine:

1. Rub reznog dijela može imati izblijeđene šupljine. Da biste ih uklonili, koristite datoteku ili poseban alat.
2. Nakon rezanja škarama, profil cijevi može postati ovalan. Kao rezultat toga, nakon pričvršćenja spojnice, nepropusnost može biti prekinuta. Za poravnanje cijevi pomoći će se poseban alat za kalibriranje ili čekić (u drugom slučaju morate postupati vrlo pažljivo).

Za savijanje cijevi, naročito ako trebate postići jak radijus savijanja, također morate koristiti posebne alate. Unutarnja i vanjska pomagala pomažu. Njihova uporaba omogućuje vam izbjegavanje sužavanja unutarnjeg promjera proizvoda i udara cijevi u tom procesu.

Ako je mjesto preklopa nije daleko od reza, savijanje cijevi pomoći će proljevi željenog promjera koji se prodaje u specijaliziranim prodavaonicama.

zaključak

Postoje i drugi načini popravljanja cjevovoda za različite funkcionalne svrhe. Na primjer, pričvršćivanje cijevi u cijevnim pločama, koje se izrađuju spaljivanjem ili zavarivanjem. Više o tome možete saznati čitanjem videozapisa u ovom članku.
