Kako savijati cijev od nehrđajućeg čelika

Tijekom gradnje, popravaka i instalacije, cijevi se koriste za postavljanje kanalizacijskih sustava, plinovoda, vodovoda, ventilacije, kanalizacije itd. Ovisno o mjestu rada, koriste se cijevi različitih materijala, različitih debljina, promjera i duljina. Nije uvijek moguće koristiti koljeno ili adaptere. U takvim slučajevima morate saviti cijev, što može biti oštećeno ili čak uništeno. Budući da takav materijal kao nehrđajući čelik ima dovoljnu čvrstoću, ima dugo vrijeme rada, a vlaga ga ne utječe, često se koristi tijekom instalacije. Stoga ćemo u ovom članku raspravljati o savijanju cijevi od nehrđajućeg čelika.

Proces savijanja metalnih proizvoda može se podijeliti u dvije vrste. Temperatura, kada je obradni dio ili njegov dio zagrijavan ili hlađen, nakon čega slijedi savijanje. Mehanički, kada se radni dio nanosi s određenom silom, pomoću posebnih uređaja ili ručno savijanje. Važno je napomenuti da je nehrđajući čelik relativno tehnički prihvatljiv materijal, a poteškoće obično ne nastaju na poslu.

Cijevi od nehrđajućeg čelika ne smiju biti savijene predgrijavanjem (na primjer, plinska baklja ili puhaljka).

Savijanje kao negativni čimbenik

Savijanje cijevi je negativni čimbenik za izvođenje. Postoje razni nedostaci, ovisno o materijalu, kutu savijanja, uređaju i načinu savijanja, unutarnjem promjeru i debljini materijala. Negativni učinci uključuju:

• promjena u radijusu savijanja tijekom rada pod utjecajem toplinskog širenja ili kontrakcije i mehaničkog djelovanja, što rezultira primjenom opruge;
• smanjenje debljine vanjskog zida na savijanju;
• pojava oštrih udara ili nabora u obliku harmonike na unutarnjem zidu zavoja;
• ovalization? promjena oblika cijevi i pojava ovalnog lumena;
• povećana izloženost koroziji na unutarnjoj i vanjskoj strani zavoja.

Kada tvar prolazi kroz unutrašnju šupljinu cijevi, vanjski pritisak pada na poseban tlak, stoga se preporuča upotreba koljena, zadebljanja ili cijevi s debljim zidovima kada se montiraju na mjestima s visokotlačnim propuštanjem. Rezultirajuća ovalizacija također negativno utječe na cijevi s brzim kretanjem protoka tekućine. Na takvim mjestima dolazi do suženja duž jedne osi i širenja uzduž drugog, što zauzvrat povećava i pritisak na vanjskom zidu zavoja. Također morate uzeti u obzir ovalizaciju kod postavljanja cijevi na uskim mjestima, jer se njegova širina na zavoju povećava.

Postoje dva načina za sprečavanje ovalizacije i održavanje kružnog oblika tijekom hladnog savijanja. Prvo, poduprite zidove iznutra pomoću unutarnjeg zaustavljanja. Drugo, podupirajte zidove iznutra kao i izvana, pomoću unutarnjeg i vanjskog suzdržanosti. Unutarnji graničnik može poslužiti kao pijesak, guma, voda, smole ili nisko-taljevine koje su temeljito nabijene u cijev. Glavno je sigurno zatvoriti otvore cijevi tako da kada se pritisak tijekom savijanja povećava, punilo se ne ispadne. Ako je moguće, preporuča se dobro namotavanje rupa na cijevima.

Kada se koristi druga metoda, integralni pokazatelji su malo viši, ali to zahtijeva posebne mehaničke elemente ili spremnike, koji se obično koriste u industrijskoj proizvodnji cijevi. Ako primijenite čvršće i čvršće unutarnje punjenje, više okrugli oblik lumena ostaje, stoga se češće koriste. Ali kada koristite elastična punila, vanjska strana je manje rastezljiva.

Metode savijanja

U proizvodnji, kada se cijevi od nehrđajućeg čelika moraju savijati, obično se koristi hladna savijanja zbog najviših indikatora profitabilnosti, au slučajevima kada je potrebna vruća savijanja, često je korisno odmah izlijevati željeni oblik. Stoga su sljedeće metode hladnog savijanja, pogotovo jer se većina tehnologija ne razlikuje od vruće metode.

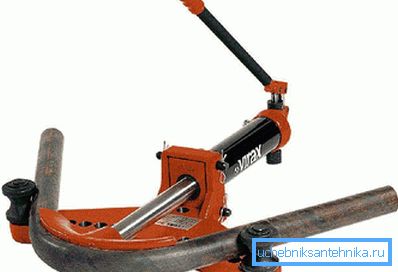

Savijanje pomoću dva nosača

Radni dio je postavljen između dva nosača na takav način da prva potpora drži, a druga nosač. Kada se izloži vijku ili hidrauličnom prešanju ili ovijanju, onda se drugi stup zakle. Ova metoda može savijati cijevi promjera do 350 milimetara. Oprema ima dovoljnu jednostavnost i može se koristiti izravno na mjestima ugradnje.

glodanje

Ova metoda se koristi kada trebate dobiti prsten ili spiralu iz cijevi malog promjera. Radni dio pomoću mehaničkih pričvršćivača i potisnika pomiče se kroz rotirajuće valjke, a zatim dobiva potrebnu zakrivljenost.

Savijanje valjanjem

U tom slučaju, obradni dio je fiksiran i odvija se na određenim mjestima uz pomoć posebnih kuglica. Sličan proces može se pojaviti i od vanjskog pakiranja i od unutarnjeg valjanja. Kao rezultat, cijev dobiva trokutasti oblik s zaobljenim rubovima.

Savijanje savijanja

Ova metoda se široko koristi u industrijskoj proizvodnji zbog relativne jednostavnosti s niskim troškovima energije i izlazom kvalitetnih proizvoda. U tom se slučaju koristi unutarnje punjenje, najčešće metalni konop promjera 0,1-0,5 mm manji od unutarnjeg promjera obratka. Kod savijanja konopa može se ostaviti oznaka na unutarnjoj površini cijevi, stoga se koriste kabeli tankih tkanih vlakana koja nisu čvrsti. Također, pri korištenju ove metode potrebno je podmazivanje između užeta i unutarnje površine, koja je obično motorno ulje ili emulzija sapunice protiv korozije. Možete savijati cijevi promjera 10 do 425 milimetara u različitim ravninama. Stoga, za velike promjere, kabel se ne koristi, ali ako je moguće, zamijenit će ga labavom ili tekućom tvari.

Savijanje s trčanjem

Metoda se sastoji u tome što se valjak za valjanje kreće oko valjka ili nosača potrebnih dimenzija, između kojih se nalazi izratka i dobiva zavoj. Na sličan način možete raditi s cijevima promjera do 150 milimetara s debelim zidovima.

Savijanje s unutarnjim hidrostatičkim kretanjem

U tom slučaju, tekućina se pumpa u cijev, obično vodu ili ulje, i čvrsto zatvorena s utikačima. Zatim se stvara tlak unutar njega i radni komad postaje savitljiviji za mehaničke zavoje.

Ručni način rada

U uvjetima izgradnje kuće bolje je koristiti specijalne cijevi. No, potrebno je razmotriti moguće neželjene posljedice koje su gore opisane.

Savjet! Za manje deformacije lumena treba se upotrijebiti unutarnja punila.

Također preporučujemo da pročitate članke koji opisuju načine savijanja ostalih cijevi:

• Kako savijati bakrenu cijev.
• Kako savijati polipropilensku cijev.
• Kako savijati plastičnu cijev.
• Kako savijati profilnu cijev kod kuće.

video

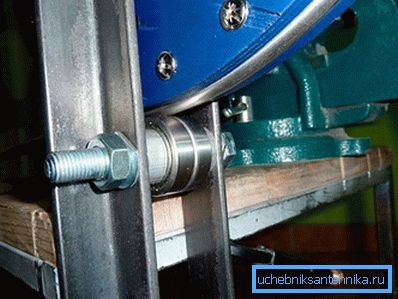

Ovaj video pokazuje kako saviti nehrđajuću cijev na improviziranoj cijevi:

Bežamo cijev s ledom iznutra i bez nje. U ovom videozapisu vidjet ćete razliku:
