Kako savijati profil cijevi: 4 načina i nekoliko trikova

U procesu rada (obično potpuno neočekivano), može se postaviti pitanje - kako saviti profilnu cijev kod kuće? Do danas postoji nekoliko prilično djelotvornih metoda, a ako imate određenu spretnost, možete se nositi sa zadatkom bez pozivanja stručnjaka na radionicu.

Metoda 1. Korištenje strojeva za savijanje cijevi

Kada govorimo o savijanju oblikovane cijevi, često se misli na stvaranje određenog radijusa od praga. Što je veći ovaj radijus, to je lakša zadaća jer će na taj način unutarnja šupljina proći manja deformacija (vidi također članak Zaštitna Asmol-Polimerna traka za cijevi).

Obratite pažnju! Kruženje cijevi okruglog i oblikovanog pod pravim kutom neće raditi: prijelom je gotovo zajamčen. U tu svrhu obično koriste zavarene spojeve ili posebne adaptore koji omogućuju spajanje dvaju odvojenih segmenata.

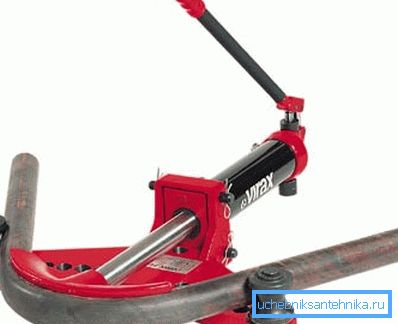

Ako se potreba za proizvodnjom lukova pojavljuje prilično redovito, tada biste trebali kupiti ručni ili stacionarni stroj za oblikovanje valjaka. To je uređaj s nekoliko valjaka koji djeluju na izratku, dajući mu željeni oblik.

Upute za rad na savijaču cijevi su vrlo jednostavne:

• Detalj željene veličine položen je u stroj i pričvršćen na nosače.
• Uključite električni motor ili počnite zakretati ručicu.
• Radni valjci pomiču os cijevi u smjeru zavoja, istodobno istezujući jedan od zidova.
• Predložak savijanja djeluje na suprotnom zidu, dajući praznom željeni oblik.
• Kako bi se smanjila deformacija unutarnje šupljine, često se koristi hidrauličko stabiliziranje: rubovi dijela su zatvoreni čepovima, a tekućina se crpi prema unutra pod malim pritiskom.

Da bi se poboljšala učinkovitost svih operacija, potrebno je slijediti ova pravila:

• Što je sporiji proces, to je manji rizik od smrti ili nekontrolirane deformacije dijelova.
• Tijekom rada trebate uzeti u obzir ograničenja na debljini stijenke i dijela cijevi koja je relevantna za vaš model stroja.
• Debljane cijevi bolje su savijene u tvornici nakon predgrijavanja: povećanjem duktilnosti metala povećava se kvaliteta obrade.

Cijena kućanskih aparata ove vrste počinje s oko 100 dolara. Zato nudite malu količinu dijelova, možete iznajmiti uređaj nekoliko dana ili koristiti usluge radionice.

Folk lijekovi

Metoda 2. Rezanje i zavarivanje

Međutim, stroj za savijanje cijevi pri ruci nije uvijek. Zato bilo koji učitelj treba unaprijed naučiti kako saviti profilnu cijev kod kuće uz upotrebu uobičajenih alata.

Ako integritet unutarnje šupljine nije kritičan, možete koristiti kutne brusilice i aparat za zavarivanje:

• Primjenjujemo oznaku na dijelu, naglašavajući odjeljak duž linije savijanja.

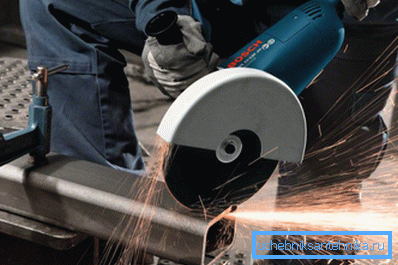

• S unutarnje strane, uz pomoć brusilice s reznim diskom, napravimo nekoliko rezova od najmanje 3/4 sekcije.
• Držeći krajeve dijela, stvaramo zavoj.

Savjet! ako je potrebno, višak metala izrezati isti brusilicu.

• Učvrstite obradak u predlošku i zavarite rubove rezova.
• Nakon što se metal ohladi, promijenimo disk mlaznice na brušenje i poliranje obrađene površine.

Metoda 3. Unutarnje opruge

Ako je očuvanje integriteta zidova temeljno, onda, kako bismo ostvarili zadatak pred nama, trebate napraviti posebnu oprugu vlastitim rukama:

• Uzimamo čeličnu žicu s promjerom od 4 mm. Što su zidovi cijevi deblji, to je jači žica.
• Korištenje punog tijela čeličnog bloka, vjetar četverokutne opruge. Veličina bočne strane kvadrata odabrana je na takav način da dobivena struktura lako prolazi u unutarnju šupljinu cijevi.
• Položite oprugu u području savijanja, a zatim ga zagrijte pomoću puhaljke.
• Pomoću predloška ili okruglog diska odgovarajućeg promjera formira se luk. Istodobno, opružna opruga će zaštititi dio od lomova i sačuvati svoj profil.

Ova tehnika vrlo je dugotrajna jer proizvodnja opruga traži puno vremena i truda. S druge strane, elastični umetak se može koristiti više puta, tako da je opisana metoda prikladna za velike radove.

Metoda 4. Punjenje pijeskom ili vodom

Ako pri ruci nema prikladne čelične žice, a potreba za izradom luka iz cjevčice je prilično akutna, trebali biste upotrijebiti jednu od tehnika koje uključuju unutarnje punjenje.

Tekućina se može upotrijebiti kao punilo:

• Prije savijanja profilne cijevi izrađene od bakra tankim zidovima (ponekad se koriste u sustavima grijanja), ispunjavamo šupljinu vodom, čvrsto zatvaramo oba kraja.
• Nakon izlijevanja, izvadimo proizvod na hladnoću ili ga stavimo u zamrzivač. Čekamo da se voda potpuno zamrzne.
• Pomoću praznine ili predloška napravimo zavoj cijevi, nakon čega izvadimo utikače i ispustimo vodu.

U toploj sezoni, kao i pri obradi debelih zidova, zamjenjujemo vodu s pijeskom:

• Prosijite materijal, uklonite svu kontaminaciju, a zatim temeljito kalcinirane po vatri.
• Spojmo jedan rub praznine drvenim čepom.
• Utapemo suhi pijesak u šupljinu, temeljito ga stisnemo tako da ga dodirnemo na tlo ili radni stol.
• Instalirajte plutač na drugi kraj dijela i izvedi savijanje. Ako ne žuriš, pijesak zbog održavanja unutarnjeg tlaka neće dopustiti stvaranje unutarnje frakture.

zaključak

Ako barem povremeno radite s metalima, morate biti svjesni kako saviti profilnu cijev bez cjevovoda. Naravno, sve opisane metode neće moći u potpunosti zamijeniti kvalitetnu profesionalnu opremu, ali u kritičnoj situaciji mogu doći do spašavanja, čime se rješava problem što je brže moguće (vidi i članak Deflektor na cijevi - što je to i zašto je to potrebno).

Ako se želite detaljnije upoznati s tehnologijom obrade, preporučujemo da gledate videozapis u ovom članku.
