Kako se cijevi izvode: princip primjene

Za cjevovode za različite namjene, materijali se trebaju prilagoditi i danas se mogu koristiti različite metode fragmentacije, na primjer, lasersko rezanje cijevi kao jedan od najpreciznijih vrsta dijelova za obradu. Postoje i drugi načini, čija se osnova može nazvati besprijekorno rezanje, odnosno to znači da se ne koriste baklje poput plinskog plamenika ili rezača benzina, što znatno povećava točnost pričvršćenja.

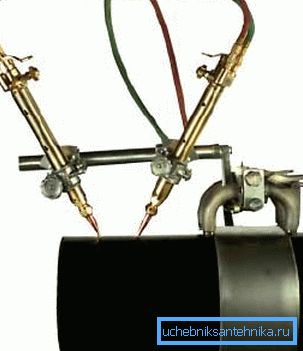

Stroj za rezanje vrpci

Razgovarat ćemo o takvim jedinicama i kako ih koristiti ispod, kao i pružiti vam tematsku demonstraciju videozapisa u ovom članku.

Razdvajanje cijevi

Napomena. Najjednostavniji alat za rezanje vlastitih ruku kod kuće može se nazvati metalnom pilom. Ali takav alat može samo rezati profili s malim poprečnim presjekom, štoviše, uz pomoć platna vrlo je teško održavati ravnu liniju duž čitavog perimetra pa stoga nećemo uzeti u obzir ovu metodu.

Vrste opreme

Model SASTA (Rusija)
  • Takva oprema za rezanje cijevi, poput stroja na gornjoj fotografiji, može proizvesti okretnu obradu cijevi, stupova i raznih dijelova cjevovoda, što je iznimno nužno u geološkom istraživanju, naftnom, plinskom i rudarskom industriju, u strojarstvu. Ovaj stroj odabran je uzimajući u obzir sljedeće parametre: poprečni presjek rupe vretena; udaljenost između dva centra; maksimalni dio dijela za obradu; prisutnost ili odsutnost poluautomatskog stroja za navijanje; stabilnost kreveta.

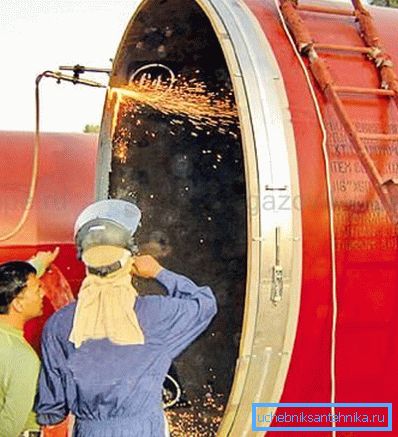

Stroj za remen
  • Stroj za rezanje cijevi "MONARCH BAND MACHINE" koristi se kada je cjevovod već u rovu ili postoji manjak slobodnog prostora tijekom obrade. Važno je napomenuti da nehrđajuća traka traje samo 153 mm, što je gotovo zanemarivo za veliki presjek. Pri završetku takve opreme, promjer je moguć od 159 mm do 1529 mm, a osim toga, stroj se može ukloniti i od čvrsto deformiranog kraja cijevi.
Stroj za rezanje disk cijevi. Višeslojne linije
  • Takve postaje se koriste za šipke od crnog i nehrđajućeg čelika, a ovdje se obavlja rezanje oblikovane cijevi malog i velikog promjera okruglog, kvadratnog i pravokutnog poprečnog presjeka koji se hrani za piljenje automatiziranom stanicom.. Osim toga, automatska linija opremljena je stanicom za pražnjenje, koja može akumulirati gotove ulomke.

dijametar mm 10-100
Presjek kvadratnog i pravokutnog profila mm 1010; 6585/1510; 10.060
Debljina stijenke mm 1-5
dužina mm 4000-8000
Duljina rezanja mm 340-8000
Pogon (motor) snage za jednu glavu pile kW 3.3
Promjer diska mm 270-350

Automatska linija za rezanje diska

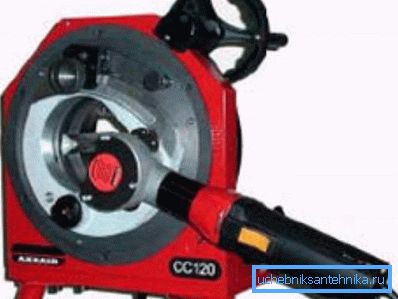

Axxair CC121fs cijevna orbita za rezanje
  • Axxair CC121fs ima sposobnost za okomito rezanje bez neravnina, maksimalno odstupanje od 0,25 mm, a zahvaljujući stezaljki možete izbjeći deformaciju čak i kod rezanja tankih cijevi. Takvi mehanizmi su vrlo kompaktni i imaju malu težinu, što im omogućuje da se koriste ne samo u radionici već i na gradilištu. CC serija je opremljena ručnim kotačem rotacijskog sustava koji olakšava proces rezanja, a dodatno je završen orbitalnim zavarivanjem.
  • Alat za rezanje cijevi poput FIN&FICEP je dizajniran za fragmentaciju po veličini, rezanju različitih oblika, kao i za skrivanje.

Fin & FICEP rezanje plazme

Model, serija PB
CNC osi (komadi) 6
Mogući promjer (mm) 060 - 01,42 hiljada
Debljina stijenke: zračna plazma (mm) 5-25
Debljina stijenke: plin (mm) 5-10
Moguća duljina (mm) 800-12000
Maksimalna težina (kg) 6000
Mogući kutovi križanja 20p-160 ° C.
Uređaj za stezanje 5 zgrabi
Odmaknite se pod kutom 30 ° -150 °
Držač elektroničke kopče 1 set
Uzdužni pomak (osi Y): maksimalna brzina udara Preciznost pozicioniranja brzine pozicioniranja 12.000 mm 10.000 mm / min 0.3 mm
Prebacivanje naprijed-natrag (X-osi): maksimalna brzina vrtnje maks. Točnost pozicioniranja brzine pozicioniranja 600 mm 1500 mm / min 0,2 mm
Pomicanje gore i dolje (Z1 os): maksimalna vrijednost udara Provjera točnosti pozicioniranja brzine pozicioniranja 560 mm 1500 mm / min 0,2 mm
Rotacija cijevi (osi?): Točnost pozicioniranja brzine rotacije kuta rotacije Bez ograničenja na 0-8 rpm 0,2 °
Radijalni udar svjetiljke (osi? 1): točnost pozicioniranja brzine nagiba nagiba ± 45 ° 0-18 okr / min 0,2 °
Nagib baklje za skretanje (osi? 2): točnost pozicioniranja brzine nagiba kuta nagiba ± 60 ° 0-18 okretaja / min 0,2 °
Zaslon u boji osjetljiv na dodir 1 set
Plamenika za rezanje plina 1 set
Modul za podršku cijevi 6 komada

Tehničke specifikacije FIN&FICEP

žlijeb

skošenja

Objašnjenje. U gornjoj slici, vrijednost: a je kut uklanjanja; P podebljano ponašanje; d - dubina rezanja ili nogu; w - podebljana širina; H je ukupna debljina.

Postoje samo tri načina za skidanje obratka - to je oblika X, Y-oblika i J-oblika, koji također mogu biti označeni V, K, Y, odnosno - instrukcija dopušta (vidi i članak Lijevano željezo cijevi za kanalizaciju: prednosti i razne instalacijske tehnike).

Odsječak se izvodi na dva načina - mehanički i toplinski, a glavna uloga u odabiru metode nije cijena, već konačni rezultat. Stoga se najpoželjnija metoda može nazvati mehanička obrada, jer u tom slučaju proces kemijske i fizičke osobine materijala ne utječe na proces prerade.

Unatoč činjenici da mehanička metoda troši više vremena, postoji velika prednost - potpuno odsutnost zone toplinskog utjecaja, iako je toplinska obrada mnogo jeftinija i može se obaviti vlastitim rukama.

zaključak

Kao što ste shvatili, besprijekorno rezanje cijevi, kao i njihova obrada (širenje) je mnogo skuplji, ali kvaliteta obrade uvijek se povećava. Naravno, ako instalirate obične vodovodne sustave ili grijanje, tada je visoka točnost beskorisna, ali u industrijskoj proizvodnji je od najveće važnosti (vidi i članak Kanalizacijske cijevi od lijevanog željeza: njihove vrste i 4 osnovna pravila rada).
