Kako se koristi profilna aluminijska cijev
Danas, metalni aluminijski metal je zauzimao prilično veliku nišu na građevinskom tržištu, to je poljoprivreda, industrija, proizvodnja i čak dizajn, a u sve to, ne posljednje mjesto, preuzima pravokutna, okrugla i četvrtasta cijev od aluminija.
Ovaj neželinski metal i njegove legure su toliko popularne jer imaju visoku otpornost na koroziju, čvrstoću, duktilnost, nisku gustoću, imunitet na magnetizaciju i nisku specifičnu gravitaciju.

U nastavku ćemo više pažnje posvetiti kvaliteti takvog profila, njegovim svojstvima, primjeni, kao i prikazati videozapis u ovom članku.

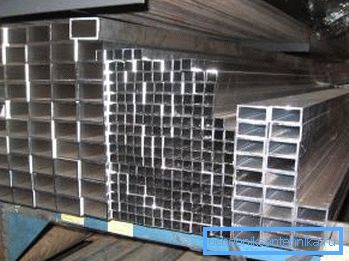

Uvod u profil
Parametri: širina / visina / debljina stijenke (mm) | Premaz: Anod 15 mikrona | Duljina (m) | Težina po metru (kg) |
100x20x2,0 | - | 3.0 | 1.21 |
20x10x1,5 | + | 6,0 | 0.219 |
20x10x1 | + - | 3,0-6,0 | 0.15 |
24,4x189x1,2 | + - | 3,0-6,0 | 0.253 |
30x18x1,5 | - | 6,0 | 0363 |
30x20x1,5 | + | 6,0 | 0382 |
30x20x1,5 | - | 6,0 | 0382 |
30x20x2,0 | + | 6,0 | 0495 |
30x20x2,0 | - | 6,0 | 0495 |
30x20x2,0 | + - | 3,0-6,0 | 0.5 |
40201.2 R3 | + - | 3,0-6,0 | 0362 |
40x20x2,0 | + - | 3,0-6,0 | 0.607 |
40x20x2,0 | - | 6,0 | 0.607 |
40x20x2,0 | + | 6,0 | 0.607 |
40x20x2,0 R1,6 | + - | 3,0-6,0 | 0.599 |
5030h2? 0 | + | 6,0 | 0,824 |
50x30x2,5 | + - | 3,0-6,0 | 1016 |
50x20x2,0 | + - | 6,0 | 0.71 |
50x30x2,0 | + - | 6,0 | 0,824 |
60x30x2,0 | + | 6,0 | 0,932 |
60x40x3,5 | + | 6,0 | 1.8 |
60x40x3,5 | - | 6,0 | 1.8 |
80x20x2,0 | + | 6,0 | 1.04 |
80x40x2,0 | - | 6,0 | 1248 |
80x40x2,0 | + | 6,0 | 1256 |
80x40x2,0 | + - | 3,0-6,0 | 1256 |
Stolni profili legure AD31T5

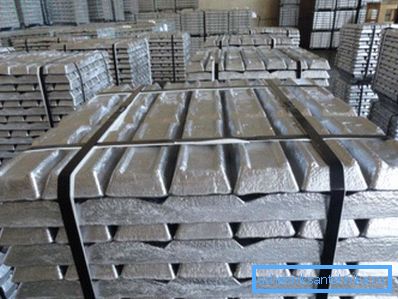

Aluminijske legure i njihova fizička svojstva

Napomena. Slojevi u njihovim fizičkim svojstvima ne razlikuju se od čistog metala, ali njihova cijena postaje niža, pa je njihovo profiliranje profitabilnije i praktičnije.

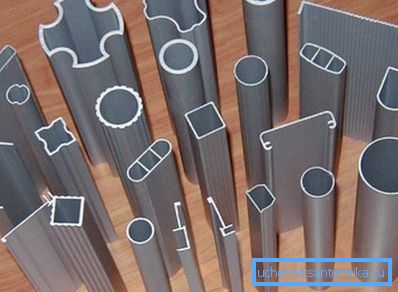

- Dakle, doping ne utječe na modul smicanja i elastičnost, na primjer, duralumin L16T ima gotovo istu elastičnost s Al: AS (E = 7100 kgf / mm2). Međutim, jačina iskorištenja legure je nekoliko redova veličine veća od one čistog Al, stoga se legure mogu koristiti za stvaranje strukturnih materijala s različitim nivoima opterećenja. To se također odnosi na profile bilo koje konfiguracije i bilo koji odjeljak, na primjer, 20x20 mm, 4040 mm, 2040 mm i tako dalje. (Vidi također članak Arbor iz profilne cijevi: značajke.)
- Ako je čisto AL vrlo plastično, a istezanje do kritičnog stanja, tj. Prije stanke, može biti 40-50%, ali njegova čvrstoća je samo 60-70MPa, što je izuzetno maleno za korištenje strukturnih proizvoda u građevinarstvu. No, legure su već puno jače, a ovdje plastičnost materijala može se smanjiti, ali se rastezna snaga povećava 2 do 5 puta, a to je dovoljno da takav profil postane željena komponenta na gradilištima. Osim toga, materijal ima vrlo visoku električnu i toplinsku vodljivost - među obojenim metalima takvi pokazatelji su veći samo za srebro i zlato.
Napomena. Najzastupljenija potražnja na građevinskom tržištu su legure serije 6xxx - otprilike 75% ukupnih ciljanih proizvoda. Najpopularnije marke su 6060 (6063) - AD31 i 6061 - AD33, 6005 i 6082 (AD35), kao i 1050 (AD0), 2017 (D1), 2014 (AK8), 2024 (D16), 3003 (AMts), 5083 (AMg4.5), 6101, 7005 (1915) i 7075.
Klasifikacija profila
Napomena. U općem smislu, aluminijski profil podrazumijeva ekstrudirane elemente, ali osim njih postoji i proizvodnja lijevanog željeza.

Prilikom odabira aluminijskog profila za konstrukciju valja uzeti u obzir ne samo svoje dimenzije, već i njegove tehničke karakteristike, ako to nije samo element ukrasnog elementa koji jednostavno mora biti atraktivan i ugodan za oko.
Ali aluminijska legura za nosive konstrukcije određena je s nekoliko parametara, kao što su vlačna čvrstoća i duktilnost, relativno sužavanje, otpornost na žilavost, korozivnost, električna vodljivost, otpornost na toplinu, stupanj kaljenosti i toplinsku obradu. Pri prodaji proizvoda u trgovini takvi proizvodi moraju biti popraćeni uputama proizvođača, gdje su navedeni svi podaci.

Cijeli raspon aluminijskog profila odlikuje se u skladu s GOST 22233-2001, kao i EN 755-9 i EN 12020-2, gdje je podijeljen na šuplje, čvrste inačice u obliku slova C, u obliku slova U, kao i profili, pri čemu je kraj otvoren ,
Dakle, u šuplje proizvode su uzorci koji imaju najmanje jednu šupljinu, zatvoreni u poprečnom presjeku, dok čvrsto zatvorene šupljine uopće nemaju. Ali otvoreni kraj može biti u svakoj od ovih tipova, i šuplji i čvrsti, što se može vidjeti iz gornje figure.
Šuplja verzija također može imati polu otvorene ili polu zatvorene šupljine, međutim, obično se nazivaju tako polu-otvorene ili polu-zatvorene. Ovdje je šupljina zatvorena samo djelomično, na primjer, aluminijska pravokutna cijev (kvadratna, okrugla), gdje je ulaz samo na jednoj strani.
Za proizvodnju šupljih i polu zatvorenih modela koriste se tri vrste matrica: most (most), otvor (otvori) i križ (pauk). Posebnost takve proizvodnje može se nazvati prisustvom jednog ili više zavarenih spojeva, koji nastaju zbog fluidnosti metala koja se nalazi u mostovima koji podupiru iglu.
Nakon prolaska kroz mostove u posebnoj komori zbog visokog pritiska, kao i visoke temperature, metal se opet zavaruje, ali za kontinuirani profil, vrši se pritisak na krute ploče.

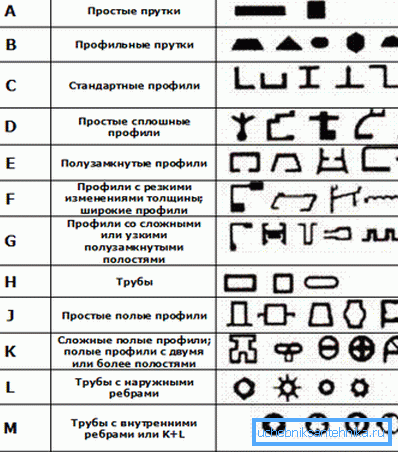

U gornjoj tablici vidite klasifikaciju različitih ekstrudiranih profila, ovisno o stupnju složenosti njihove proizvodnje. Sve su kategorije poredane po uzlaznom poretku, gdje je A najjednostavnija opcija, a N najteža. (Vidi također članak Stair iz oblikovane cijevi: značajke.)
zaključak
Zaključno, možemo reći da ako želite sastaviti bilo koju strukturu aluminija profila sa svojim vlastitim rukama, onda će to biti najspornije u skladu s povećanjem kategorije složenosti. Naravno, to povećava troškove materijala, ali od toga ne možete dobiti nigdje.
