Kako spojiti cijev mon. s polipropilenom
Često postoje slučajevi pri izradi cjevovoda, morate se suočiti s problemom povezivanja cijevi različitih materijala. U ovom ćemo članku pogledati kako spojiti HDPE cijev s polipropilenskom cijevi.
Vrste polipropilenskog cijevnog spoja
Za spajanje polipropilenskih cijevi s drugim vrstama cijevi postoje posebni spojevi s niti. Jedna strana spojnice zavarena je na polipropilensku cijev, a druga s navojem povezana je s istim promjerom s navojem na drugoj cijevi. Na navoju može biti unutarnja ili vanjska. Tu su i spojene spojke. Razmotrit ćemo ih kasnije.
Druga vrsta polipropilenskog cijevnog priključka temelji se na spoju prirubnice. Ova vrsta veze koristi se u velikim cijevima. Za pričvršćenje prirubnice na polipropilensku cijev, zavaren je rukav na koji je zatim ugrađena prirubnica. Druga opcija montaže vrši se pomoću prirubnica. Njihov uređaj sliči kompresijskoj spojnici. Priključak na prirubnicu pričvršćen je na rubove cijevi istog promjera i zategnuti s maticama.
Vrste spojeva za HDPE cijevi

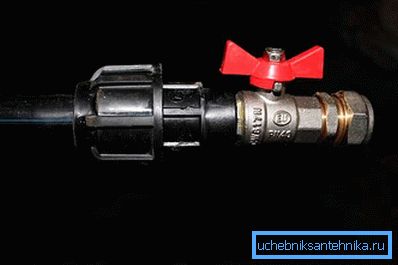

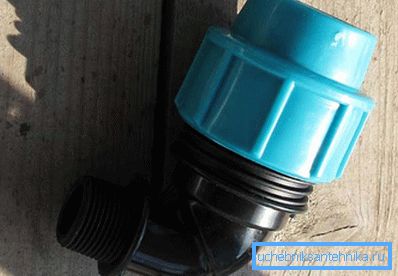

Cijevni PND ima otprilike iste uređaje za povezivanje. Najčešća veza s kolutima. Za spajanje cijevi, koristi se spojnica, u kojoj je s jedne strane spojnica i konac na drugoj strani. Za pričvršćivanje spojke, matica za pričvršćivanje odvija se i stavlja na HDPE cijev. Čahura je umetnuta u cijev, pričvrsna matica i čvrsto stegnuta.
Savjet! Matica za pričvršćivanje ne smije biti čvrsto pričvršćena, jer u suprotnom može prsnuti ili će čahura zgusnuti rub cijevi.
Nakon što je čahura povezana s drugim krajem navojem, drugi vijak s žicom istog promjera može se pričvrstiti.

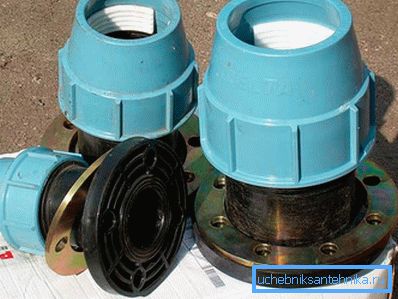

Priključak prirubnice HDPE cijevi je sličan gore opisanoj vezi. Na rubu HDPE cijevi je zavareni rukav na kojemu je prirubnica montirana. I isti uređaj s prirubnicom poklopca, gdje je veza postavljena na rubove cijevi i pritisnuta s maticama.
Priključak dviju cijevi
Koristeći gore opisane uređaje za cijevi, možete jednostavno spojiti HDPE cijev s polipropilenom.
- U prvom slučaju, spojite navojnu cijev za cijev HDPE i kombiniranu navojnu spojnicu na propilensku cijev. Na navojnoj traci FUM za brtvljenje i uvijanje.
- U drugom slučaju spojite dvije cijevi s prirubnicama. Umetnite gumenu brtvu između prirubnica za brtvljenje i zategnite ih vijcima.
Kombinirane spojke
Ako je s utičnom spojnicom za HDPE cijev sve čisto, onda su spojene spojnice za polipropilenske cijevi različite. Pogledajmo ih brzo:

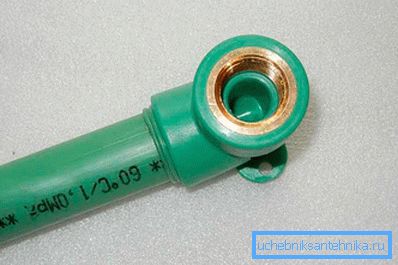

- Spojka sa navojem služi za povezivanje cjevovoda s drugom vrstom cijevi ili instrumenata s vanjskim navojem. Sastoji se od polipropilenskog sabijala s metalnim spojnicama prešanim prema unutra, na kojima je unutarnja cijev izrezana.

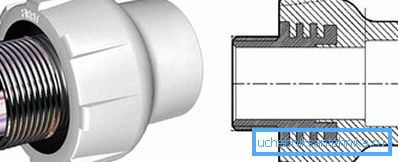

- Vanjska spojka s navojem obavlja iste funkcije kao što je gore opisano. Razlikuje se samo u tome da se metalni prsten s vanjskim navojem utisne u polipropilensku sabljicu.
- Čvrsti spojnica za ženske navoje sastoji se od polipropilenske sablje u kojoj je pritisnut metalni čahur, koji strše metalne rubove preko ruba polipropilena. Lica su dizajnirana pod otvorenim ključem. Unutar lica je izrezbareno. Prikladno je uvijati takav rukav sa ključem za drugu nit. Također postoje modeli spojki s licem ključ u ruke.
- Četverostupanjska muška spojnica je ista kao spojka opisana u paragrafu 3, ali ima vanjsku nit.
- Spojna spojka s unutarnjim navojem sastoji se od dva metalna dijela ispod otvorenog ključa. Štoviše, jedan metalni dio je povezan s polipropilenskim žbukom. Takve spojnice ugrađuju se na mjestima gdje je potrebno odspojiti cjevovod ili ukloniti uređaje. Drugi naziv za kvačilo je američki. Spun je s dva ključa.
- Odvojiva spojnica s vanjskim navojem slična je prethodnoj vrsti američke. Jedina je razlika u vanjskoj niti umjesto unutarnje.
- Spojka s maticom s navojem sastoji se od polipropilenskog sabijala u koji se pritisne spoj s maticom s navojem. Instalira se na isti način kao i Amerikanac: na mjestima potrebnog konektora plinovoda.
S tim kombiniranim spojnicama lemljenim na polipropilensku cijev, lako se povezuje s HDPE cijevi, koja ima spojnicu sa sličnom niti.

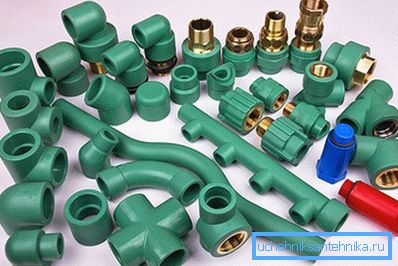

PP armatura za lemljenje
Prije spajanja dviju cijevi sa spojnicama moraju se pričvrstiti na cijev. Montažni čep na HDPE cijevi, o kojima smo već razgovarali. Sada razmotrite vezu polipropilenske cijevi s priključkom.
Polipropilenske cijevne armature spojene su lemljenjem s posebnim lemljenjem. Na stalku je ugrađen lemljenje s mlaznicama i grijanje na 260okoC. Rub cijevi se čisti od prljavštine, ošišan i odmašćen zajedno s unutarnjom stranom spojke. Cijev i spojnice istodobno stavite na grijanim mlaznicama. Nakon grijanja, cijev se ravnomjerno umetne u armaturu bez okretanja i ostavi da se ohladi. Time se završava proces lemljenja.
Nakon čitanja ovog članka, možete jednostavno spojiti polipropilensku cijev s HDPE cijevi. Evo svih mogućih opcija za ispravnu vezu. Postoje entuzijasti koji tvrde u građevinskim forumima da ove dvije cijevi mogu biti lemljeni spojkom na različitim temperaturama. No, stvar je da su polipropileni i HDPE izrađeni od različitih materijala, imaju različite točke taljenja, pa se ova šava može rasprsnuti ili čak rastopiti. Ako odlučite spasiti i eksperimentirati, učinite to na vlastitu odgovornost i rizik.
video

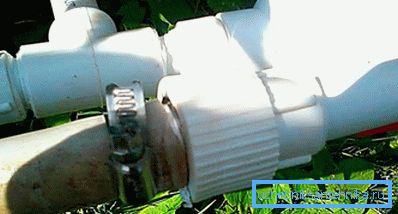

Jedan primjer je kako zamijeniti dio željezne cijevi s polipropilenom. Isti princip može se koristiti za spajanje plastičnih cijevi različitih materijala:
foto
Na ovim fotografijama možete vidjeti kako još uvijek možete spojiti plastične cijevi:
