Kako spojiti hdpe cijev s dizalicom

Bez iznimke, svi cjevovodi, bilo vodovod ili grijanje, montirani su uz instalaciju ventila. Dizalica je potrebna za odvajanje zasebnog dijela cjevovoda od glavne cijevi.

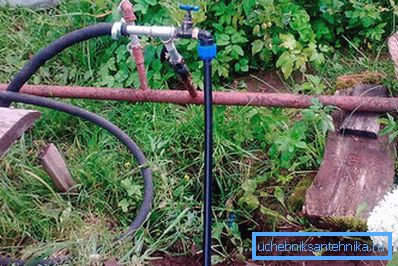

Priključivanje dizalice na HDPE cijev preko adaptera

Postoje mnoge vrste dizalica koje se razlikuju po svom uređaju i principu rada. Mnogi su modeli dizajnirani za određene cijevi. U ovom ćemo članku pogledati vrste ventila i spojnih elemenata, saznati kako spojiti HDPE cijev na dizalicu i kakve se vrste ventila koriste prilikom instaliranja cjevovoda.

Dizalice za cijevi PND

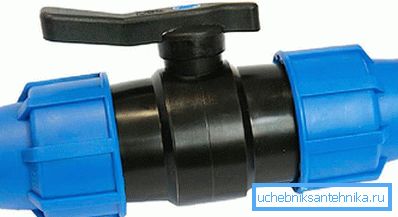

Dizalica za cijevi PND

Za cijevi se koriste HDPE specijalne dizalice, karakterizirane jednostavnom ugradnjom. Izbor modela dizalice ovisi o vrsti tvari kroz cjevovod, njegov promjer, mjesto i način ugradnje. Neki su modeli odabrani za dizajn cjevovoda. Ventil se instalira na spoj cijevi za podešavanje protoka, kao i preklapanja. Kuglasti ventil se koristi u vodovodnom sustavu. Njegova uporaba je moguća u industriji plina. Kuglasti ventili imaju ne samo vanjsku razliku (za vruće vode su crvene boje), ali se također razlikuju u sastavu materijala od kojeg je izrađen. Ako uzmemo u obzir dizajnu dizalice, možemo razlikovati tri tipa: kontrolnu točku, kut i multi-pass.

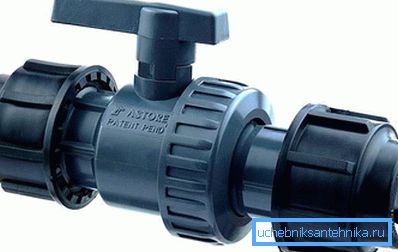

PND dizalica 1 vn-nar

Dizajn dizalica za polietilenske cijevi je raznolik, a ovisi o pogonskom mehanizmu:

  • Dizajn kuglastih ventila s ručnim upravljanjem postavljen je na cjevovod s cijevima s malim promjerom. Djeluje ručno okretanjem ručke, tako da mora uvijek biti slobodno dostupna. Takve šipke ugrađuju se na domaće cjevovode, na primjer, kućni vodovod.
  • Dobro dokazana u radu dizalica opremljenih mjenjačem. Rad ovog mehanizma osigurava manje rotacije dizalice. Zahvaljujući mjenjaču, tijelo dizalice ima kompaktnu veličinu.
  • Na velikim cjevovodima s promjerom cijevi iznad 150 mm, ventili se ugrađuju ne samo mehanički već i s automatskim pogonima. Tri su vrste mehanizama kojima se upravljaju: pneumatski, hidraulični ili električni. Kontrola mehanizma dizalice se provodi s velike udaljenosti, ili su uglavnom automatizirani i djeluju od instaliranih senzora. Na primjer, prisutnost na automatizaciji senzora temperature omogućuje podešavanje položaja mehanizma dizalice ovisno o temperaturi, bez ljudske intervencije.

Ugradnja dizalice

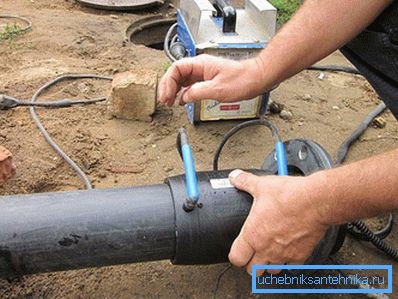

Poluga za zavarivanje na cijev za ugradnju dizalice

Spajanje kuglastog ventila s cijevnim PND izvedenim različitim metodama. Pogledajmo ih redom:

  1. Najjednostavniji i najhermetičniji tip instalacije dobiva se zavojnim zavarivanjem. Međutim, spajanje cijevi s dizalicom se dobiva jednodijelno i po potrebi njegovo rastavljanje, ventil će morati biti odbačen. Ponovno se prijavite više nije moguće.
  2. Priključak prirubnice izvodi se zavarivanjem na HDPE cijevni prsten s metalnim prirubnicama kapa. Spojna prirubnica spojena je s prirubnicom dizalice pomoću spojnog vijka, a između njih je postavljena gumena brtva. Ventil prirubnice dizajniran je za dva okretna mjesta, a tijelo je od lijevanog željeza ili nehrđajućeg čelika. Neki modeli imaju sklopivi sklop, koji se sastoji od dva dijela. Takvi sklopivi dizalice mogu se popraviti. Dizalica se postavlja na HDPE cijevi velikog promjera.
  3. U plinovodima, sustavima za grijanje i vodovodnim cijevima s promjerom cijevi do 45 mm koriste se ventili s priključkom za spajanje. Takva veza također se smatra jednostavnom i jednostavnom za upotrebu.
  4. Dizalice s mogućnošću ponovne uporabe montirane su s maticama i bradavicama. Za brtvljenje postavite brtvu na spoj.
  5. Kombinirana metoda ugradnje dizalice uključuje priključak na prirubnicu i zavojni zavarivanje.

Zavarivanje HDPE cijevi s dizalicom

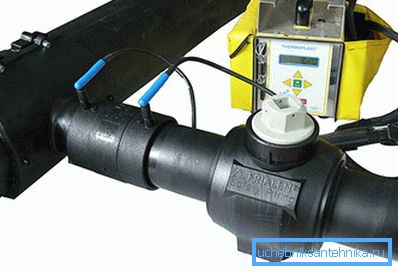

Zavarivanje HDPE dizalice

Najčešća metoda spajanja HDPE cijevi s kuglastim ventilom je zavarivanje zavojnicom. Izvršava ga posebna instalacija u kojoj su fiksirana oba ruba zavarenih elemenata. Površina koja se zavaruje se čisti od prljavštine i odmaše. Grijaći element zagrijava polietilenske rubove cijevi i dotakne do viskoznog stanja, a mehanizmom uređaja oni se stisnu zajedno. Zavareni spoj se ostavi da se ohladi. Pravilno zavareni spoj mora imati jednoličnu šavove iste visine.

Nedostaci dizalica za HDPE cijevi

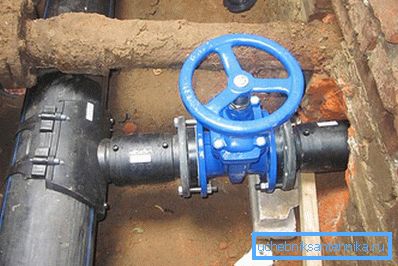

Metalni ventil instaliran je na HDPE cijevi velikog promjera.

Glavni nedostatak je ograničeni promjer modela. S povećanjem promjera cijevi, vrlo je teško pronaći odgovarajuću slavinu Plastični kuglasti ventili imaju veću cijenu od svojih kolega, ali njihova kvaliteta rada opravdava troškove.

Savjet! Kod čestog korištenja ventila s nepotpunim zatvaranjem, na primjer, za podešavanje, kugla za blokiranje se deformira i dolazi do depresivizacije.

No, unatoč tim nedostacima, kuglasti ventili za HDPE cijevi stvaraju povoljne uvjete za upravljanje cjevovodom. A ispravna instalacija osigurat će pouzdanu vezu s cijevima.

video

U ovom videu možete vidjeti kako spojiti HDPE cijevi pomoću spojki, zavoja, čaša, kao i kako spojiti cijev na kuglasti ventil ili spojiti prirubnicu s metalnim ventilom:

Ovo je animirani video o sedlu za udaranje u cijev HDPE pod pritiskom:
