Kako zavarivati ​​cijevi pomoću ručnog zavarivanja:

U izgradnji cjevovoda, kao iu kućanstvu, koriste se razni načini povezivanja cijevi. No, među raznolikosti, najčešće se koristi zavarivanje. Takvu popularnost objašnjava činjenica da se zahvaljujući ovoj metodi dobiva praktički monolitni spoj koji ima velike karakteristike čvrstoće. Pored toga postiže se visoka razina nepropusnosti.

Zavarivanje u foto - plinskoj cijevi

Osnovne metode zavarivanja

Zavarivanje plinom

Sve metode ovog spoja mogu se podijeliti u dvije skupine:

  • Zavarivanje plinom pomoću tlaka;
  • Zavarivanje plinom, koji koristi toplinu, to jest topljenje.

S druge strane, zavarivanje plinom pod pritiskom također je podijeljeno na sljedeće podvrste:

  • Zavarivanje kontakata;
  • Povezivanje trenjem;
  • Zavarivanje plinskim prešama;
  • Hladno zavarivanje;
  • Termit spoj.

Savjet! Zavarivanje plinova hladnim tipom za mlaznice se koristi kada radite s onim elementima koji su izrađeni od neželjeznih metala i razlikuju se plastičnosti (tj. Bakar ili aluminij). Princip ovog tipa spoja je zajednička plastična deformacija materijala u mjestu gdje su njegovi spojevi jako komprimirani.

Toplinsko zavarivanje:

  • Zavarivanje cijevi ručno zavarivanje;
  • Zavarivanje plinom.

Cijena različitih metoda ove vrste spoja razlikuje se neznatno, stoga ne može postati odlučujući kriterij pri odabiru jedne ili druge metode.

Tehnologija zavarivanja plinom

Prva faza rada je priprema cijevi za zavarivanje. Ovdje se zagrijavaju rubovi zavarenih cijevi u plinsko-kisikom plamenu koji se isporučuju iz aparata. Razmak između rubova jednoliko se puni rastaljenim metalom šipke.

Treba napomenuti da se šav, koji se dobiva kao rezultat ove metode, ima niža mehanička svojstva u usporedbi s šavom dobivenom kao rezultat električnog luka.

Primjer visokokvalitetnog plinskog šava

Metoda zavarivanja plinom je poželjna za uporabu ako se rad provodi s cijevima male debljine (do 3,5 mm). Vrlo važan korak prije početka rada je priprema rubova cijevi za zavarivanje.

Materijali i sredstva koja se koriste u zavarivanju plinom

Važno je napomenuti da ova metoda koristi različite uređaje za zavarivanje cijevi.

Za ispravno provođenje postupka zavarivanja plinom potrebno je koristiti:

  • Kisik. Potrebno za održavanje stabilnog izgaranja i visoke temperature.
  • Acetilen, koji je osnova za spaljivanje.
Plinski cilindri

Savjet! U nekim slučajevima moguće je zamijeniti acetilen s drugim gorivim plinovima. Glavni kriterij je temperatura plamenika, koja bi trebala biti dvostruko veća od temperature na kojoj se metal rastopi. Često se koriste propane i metan.

Uz ova dva plina također su potrebni:

  • Žica za zavarivanje, koja djeluje kao punilo za ispunjavanje šavova. Kemijski sastav izabrane žice mora biti što bliže sastavu metala.
  • Strujanja. Ovaj materijal je odgovoran za smanjenje stupnja oksidabilnosti materijala tijekom zavarivanja. Protok može biti u obliku praha ili paste. Kada se zagrije, ta supstanca lebdi na vrh, stvarajući tako zaštitni film koji najviše sprečava prodiranje molekula zraka u metal.

Tehnika zavarivanja

Zavarivanje plamenika DIY ima jasan redoslijed:

  • Čišćenje metalne površine od kontaminacije;
  • Priprema spojeva za spajanje, to jest mehanička obrada rubova. Ako su zavarene cijevi tankog zida, takva obrada nije potrebna.

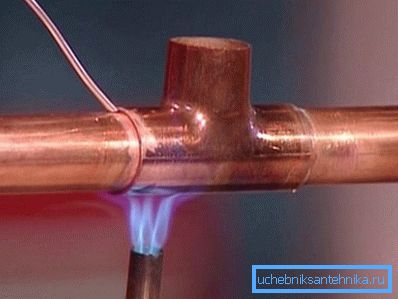

Propan plamenik

Osim toga, valja istaknuti da moderna tehnologija cijevi za zavarivanje plina koristi dva različita načina za izvođenje:

  • Tako je. U ovom slučaju, rad se vrši s lijeva na desno. Plamen plamenika usmjeren je na područje šava, a šipka za punjenje glatko se pokreće nakon plamenika. U tom se postupku performanse povećavaju za gotovo četvrtinu, potrošnja plina se smanjuje. Ova vrsta spoja koristi se sa debljinom stjenke cijevi od 5 mm.
  • Lijevo. Ovdje smjer kretanja je s lijeva na desno, plamen plamenika usmjeren je na još ne zavarene rubove mlaznica, a šipka se pomiče ispred plamenika. Zato zavarivanje cijevi u teško dostupnim mjestima postaje dostupno. Osim toga, prezentacija proizvedenog proizvoda na taj način je značajno veća.

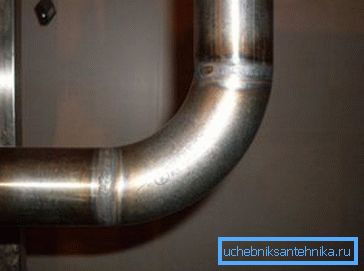

Cijevi za zavarivanje u domaćim uvjetima

oštrica

Priprema cijevi za zavarivanje važan je pripremni korak na kojem ovisi kvaliteta budućeg rada. Priprema uključuje rezne rubove. Zapamtite da ova faza rada omogućuje šivanje u slojevima, svaki od njih ima mali dio.

Kod reznih oštrica poboljšava se struktura samog zavarivanja, što pridonosi smanjenju stresa u metalu. Kut rezanja može se kretati od 25 do 50 stupnjeva. Izbor određene vrijednosti ovisi o debljini metala, kao io odabranoj metodi zavarivanja, vrsti spoja.

Zavarivanje korijena cijevi treba izvesti profesionalno ili pod njegovim strogo vodstvom. Smjernice za provedbu ove faze smatraju se prilično složenim, pa se u većini slučajeva daju stručnjacima.

Zavarivanje baterije iz cijevi

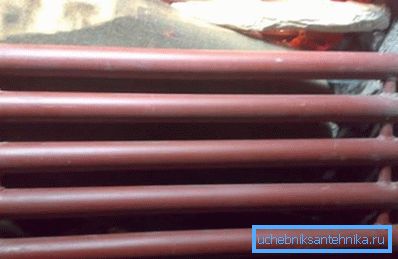

Akumulator zavaren od cijevi

Let's shvatiti kako zavariti bateriju iz cijevi kod kuće, ako su svi potrebni alati i materijali su pri ruci.

Da biste to učinili, slijedi sljedeći redoslijed:

  • Cijev se rezati na potrebnu duljinu.
  • Broj dijelova ovisi o vašoj želji.
  • Označavanje pod skakačima je učinjeno. Za njih se postavlja cijev s promjerom od 25 mm, duljine 10 cm.
  • Od čeličnih lima su izrezani klinovi.
  • Izrežu se rupe za mostove, presijecaju se središnje cijevi, a gornja i donja su samo iznutra.
  • Akumulator se skida s jumperima, pričvršćeni su za pričvršćivanje.
  • U vertikalnom položaju svi zglobovi se kuhaju.

zaključak

Zavarivanje cijevi je najoptimalniji način hermetičke veze, bez obzira radi li se o izgradnji novog cjevovoda ili instalaciji cijevi kanalizacijskog sustava ili sustava grijanja kod kuće.

U prikazanom videu u ovom članku pronaći ćete dodatne informacije o ovoj temi.
