Kako zavaruje propilenske cijevi

Vodovod u vašoj kući ili stanu obično zahtijeva lemljenje propilenskih cijevi vlastitim rukama, osim ako se, naravno, vodovod ili grijanje ne provodi plastičnim ili čeličnim cijevima. Postoji nekoliko vrsta strojeva za zavarivanje za PP, ali možete koristiti bilo koji od njih, bez obzira na njihovu snagu, oblik i cijenu.

Jednostavno možete naučiti kako to učiniti sami, kao što ćemo vam reći u nastavku, a također prikazati vizualne informacije o videozapisu u ovom članku.

Ono što je potrebno za lemljenje PPR-a

Napomena. Engleska kratica PPR i ruski - PP označavaju polipropilenske cijevi bilo koje veličine. U članku ćemo koristiti sljedeću notaciju.

Alat za zavarivanje

• Alat kao što je Eral ER-01 (LUX) koristi se za zavarivanje PPR i spojnih elemenata ukupnog promjera od 16 mm do 75 mm - za veće cijevi potrebni su veće mlaznice, stoga je potrebna snažna jedinica. U ovom slučaju imamo električni zavarivač xipodijalnog tipa s dvije 750 W snage, tako da dobivamo ukupno 1500 W - postoji mogućnost samostalnog rada svakog od grijaćih elemenata. Termostat vam omogućuje da postavite temperaturu na 300 ° C, što je dovoljno za ožičenje vodovoda i grijanja.

• Stroj za zavarivanje CANDAN SM-04 dopušta upotrebu mlaznica promjera od 16 mm do 125 mm, koja pokriva cijeli niz polipropilenskih cijevi koji se koriste za njihovo lemljenje sa spojnicama. Tu se također ugrađuju dva autonomna grijača goriva, ali već 1000 W, na izlazu imamo 2000W - jedinica se dobro poklapa sa zadacima na industrijskoj razini - temperaturni raspon je od 50 ° C do 350 ° C. Uređaj se isporučuje samo tri uparene mlaznice - 50 mm, 63 mm i 75 mm, a ostatak treba kupiti ako je potrebno.

• Cilindrični uređaj STURM TW-7218 razlikuje se od sličnih xiphoid instrumenata u svom obliku i priključcima - u ovom slučaju, lemljenje polipropilenskih cijevi vrši se neupadljivim priključcima, ali se načelo ne mijenja. Snaga STURM TW-7218 je 1880W, a maksimalni položaj termostatskog gumba - 300 ° C. Komplet sadrži tri mlaznice 20 mm, 25 mm i 32 mm, šesterokutni ključ i odvijač.

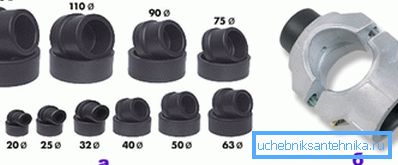

• Unatoč činjenici da je lemljenje za propilenske cijevi obično dovršeno sa samo tri ili pet mlaznica, uvijek ih možete kupiti, s obzirom na potrebu u jednom ili drugom trenutku. Takvi uređaji izrađeni su od aluminijske legure, što im omogućuje da se vrlo brzo zagrijavaju (aluminij u toplinskoj vodljivosti zauzima 3. mjesto nakon zlata i srebra). No, neke modifikacije imaju teflon premaz - to gotovo u potpunosti eliminira zaglađivanje PP na metal i time olakšava proces rada.

• Za rezanje polipropilena i metal-plastičnih cijevi koriste se posebni škare.. Kvaliteta takvog alata, u pravilu, ovisi o pričvršćivanju lopatica u odnosu jedna na drugu, tako da ne bi trebale imati odstupanje, a rez će biti glatka. Često ovaj alat dolazi s uređajem, ali škare visoke kvalitete najbolje se mogu kupiti zasebno.

Zavarivanje

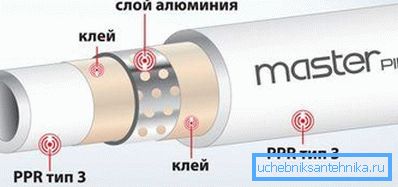

Prije nego počnete zavarivati, trebate shvatiti koja je cijev ispred vas - RN10, RN16, RN20 ili RN25 - ovisi o načinu lemljenja. Činjenica je da PPR RN10 i RN16 imaju čvrstu stijenku, ali RN20 i RN25 ojačani su aluminijskom folijom ili staklenim vlaknima. Samo ovdje na RN20 armirajuća folija nalazi se usred zida, a na RN25 - bliže bazi.

Aluminijska folija blizu vrha ometa za lemljenje, jer kad ulazi u mlaznicu, izložena je aluminijskom sloju i ispada da će se morati držati zajedno s priključkom, ali to smanjuje kvalitetu prianjanja i samu vezu.

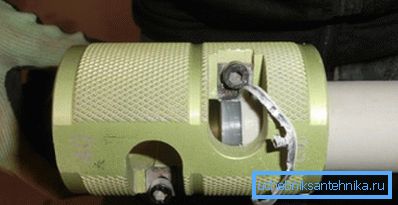

Stoga, za RN25, koristi se drhtavica, čišćenje kraja (gornji sloj PP i folije) kao na gornjoj slici. Ali takve cijevi su dizajnirane za konstantnu temperaturu od 95 ° C i skok do 150 ° C, stoga ih se vrlo rijetko upotrebljavaju (uglavnom - za centralizirano grijanje), osim toga, imaju vrlo visoku cijenu.

Polipropilenske armature se koriste za spajanje, što može biti:

• ravno (povezivanje);
• kutni (32p, 45p i 90p);
• smanjenje (prijelaz s promjera na drugi);
• navojem (da ide na metal);
• čađama i nosećim cijevima.

Osim toga, proizvedene su polipropilenske dizalice, u kojima je operativni resurs mnogo veći od metala, stoga ih je bolje koristiti na glavnoj liniji. Učvršćenje takvog plinovoda izvodi se plastičnim ili metalnim nosačima i isječcima.

Napomena. Za zavarivanje, sve radne predmete (PPR i spojnice) moraju biti suhe i bez masti. Mogu se pridružiti samo identični dijelovi.

Tablica dubine uranjanja cijevi u priključak i vrijeme njihova grijanja / hlađenja:

Valjanje se vrši u nekoliko faza, što se može vidjeti na gornjoj fotografiji fragmenata - pričvršćenje i kraj cijevi se prvo zagrijavaju, a zatim se istovremeno oslobađaju iz sapnice i na trećem stupnju međusobno se spajaju.

I ovdje je važno da obratite pažnju na stol koji se nalazi gore - tamo ćete vidjeti na kojoj udaljenosti morate voziti cijevi na priključak, koliko ih treba zagrijati u mlaznici lemljenja i koliko se ohladiti (držati) nakon pristajanja. Ako sve ispravno radite, tada biste trebali dobiti obrazac, kao što je prikazano u odjeljku (fragment fotografije №4).

Ovi parametri su iznimno važni jer ako cijev previše duboko u priključak, kraj će ostati na podjelu i izravnati, smanjujući njegovu propusnost ili će općenito uzrokovati blokadu. Da ne biste bili u zabludi, prije zagrijavanja na PP, označite olovkom ili oznakom na željenu udaljenost i vodite ga.

zaključak

Treba napomenuti da je ugradnja polipropilenskog cjevovoda mnogo prikladnija za proizvodnju u blokovima, nego na jedan element odjednom - zavarite određeni fragment odvojeno od rute, a zatim ga spojite na zajedničku konturu. Ukoliko, kada radite na prvom mjestu, imate uputu koju ste dobili iznad, tada biste trebali proći kroz sve bez ikakvog više sile, a veze će biti visoke kvalitete (vidi i članak Spajanje cijevi: cjevovodi i čelične konstrukcije).

Sretno!
