Kakve elektrode su potrebne za zavarivanje cijevi, profila i

Postoji zabluda da je kvaliteta zavara ovisi o umjetniku, ali to nije tako, a podrazumijeva se bilo koji dobar zavarivač - elektrode za zavarivanje grijanja i vodoopskrbe, svira nije zadnji violinu u takvim radovima.

Prije svega treba napomenuti da takve vodljive šipke mogu biti metalne ili nemetalne, tj. Ugljika ili grafita, ali u ovom slučaju druga vrsta ne interesira nas.

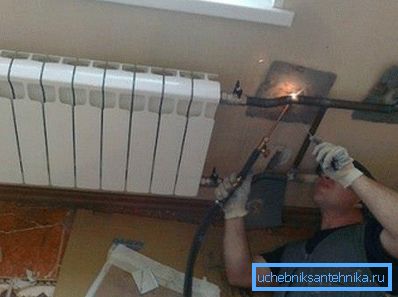

Dobar zavarivač uvijek zna koje će elektrode zavarivati ​​cijevi.

Pogledajmo što znakovi mogu razlikovati potrošne materijale ove vrste, kako ih bolje podići, a videozapis u ovom članku pokazat će vizualne informacije o našoj temi.

Kako se razlikuju

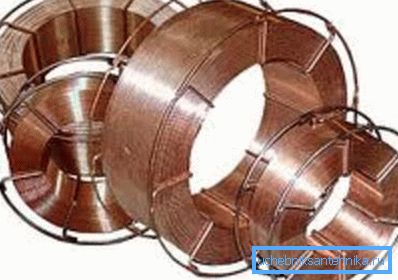

Slika prikazuje žicu za zavarivanje

Elektrode izrađene od metala mogu se topljivati ​​i ne-otapaju. Prvi tip može biti obložen čeličnim, lijevano željezo, bakrenim, bakrenim ili aluminijskim štapovima, a neprevučene se trenutno upotrebljavaju samo u obliku žice (vidi sliku gore) kada se zavarivanje vrši u zaštitnom okruženju.

Intrinzični, toriirani, lantinirani i volfram su vrste koje ne rastu, pa je sasvim prirodno da je njihova cijena znatno veća.

Pored toga, elektrode se razvrstavaju prema svrsi, tj. Prema vrsti materijala koji se obrađuje. Za visoko ugljični čelik prema GOST 9467-75, materijal je označen slovom U, za legirane i otporne na toplinu - s slovom T, dok je za spajanje površinskog sloja - slovom T.

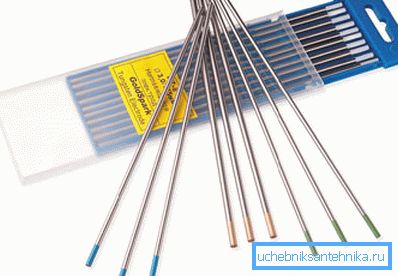

Tungsten - TIGWIG

U većini slučajeva prevlaka je prisutna na šipkama, ali je također drugačija i ima vlastitu oznaku prema GOST 9466-75.

Tako npr.

  • tanka prevlaka označena je slovom A (međunarodni format - A);
  • medij - s slovom C (međunarodni format - B);
  • debeli - slovo D (međunarodni format - R);
  • i osobito gusta - slovo G (međunarodni format - C).

Pored debljine sloja prevlake, klasificira se prema vrsti:

  • A - kiselo;
  • B - glavni;
  • C-celuloza;
  • R-rutil;
  • P - mješoviti.

Osim toga, miješani sloj može biti:

  • AR - kiseli rutil;
  • RB-rutil;
  • RP - rutil celuloza;
  • RJ - rutil, s dodavanjem željeznog praha.

Napomena. Zbog činjenice da se zavarivanje može provesti u različitim položajima, elektrode se klasificiraju ovdje u različite tipove. Dakle, oni mogu biti za niži položaj vertikalno odozdo, gore i horizontalno u plovilu. Također, uputa podrazumijeva štapove za bilo koji položaj.

Do odredišta. Vrste materijala

Zavarivanje plinova visokog pritiska
  • Ugljični i niskolegirani konstrukcijski čelici. U ovom slučaju, privremena čvrstoća rastezanja može biti do 60 kgf / mm ili 600 MPa.
  • Vrste visokovrijednih čelika, koji su obdareni posebnim svojstvima.
  • Konstrukcijski čelik, gdje se primjenjuje električno zavarivanje. Ovdje privremena čvrstoća rastezanja već će biti više od 60 kgf / mm ili 600 MPa.
  • Obrada površinskog sloja metala, s posebnim svojstvima.
  • Lijevano željezo.
  • Obojeni metali. (Vidi također članak Kanalizacija u kućici: značajke.)

Pojedinosti pokrivenosti

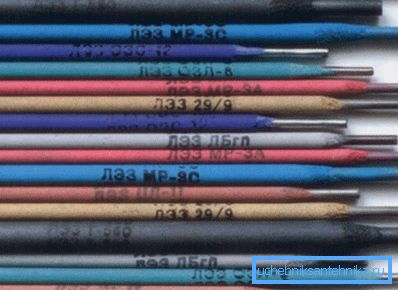

Razni premazi
  • A - kiselinska ili kiselinska prevlaka. Sastoji se od željeznih oksida mangana i silicija.
  • B - glavna stvar. Sadrži kalcijev fluorid i kalcijev karbonat. Zavarivanje radi uz pomoć takvih elektroda izvodi se izravnom strujom izmjenične polarizacije.
  • C - celulozu. Sadrži brašno i ostale organske sastojke koji su namijenjeni za stvaranje pregorke za zadržavanje plina tijekom zavarivanja.
  • R-rutil. Sadrži rutil, kao glavnu komponentu, kao i druge mineralne i organske sastojke. Uz zaštitu plina, takve komponente mogu značajno smanjiti prskanje u proizvodnji šava.

Napomena. U kućanstvu (grijanje, okviri), sve je nešto jednostavnije jer se u svim slučajevima obično koriste elektrode s glavnim premazom (B) čiji promjer ovisi o debljini metala. Na primjer, ako ste zainteresirani za vrstu elektroda za zavarivanje profilne cijevi, uzmite u obzir tanku stijenku profila (1,0-1,5 mm), upotrijebite šipku poprečnog presjeka od 2 mm. Ovisno o zavarivanju (transformatoru ili pretvaraču), sami ćete odabrati potrošni materijal (za izmjenično ili istosmjerno strujanje).

Stope potrošnje

Vertikalna veza bez rubova rubova

Za montažu stope potrošnje grijanja elektroda kada Cijevi za zavarivanje mogu biti različiti, ovisno o grijanja cijevnih spojeva zavarenih i vrsti šava, ali smatramo samo vertikalnu vezu bez kosine rubovima, kao što je najčešće korišten.

Zid. Debljina u mm Težina fuzije u kg Elektrode u skupinama u kg
II III IV V VI
3 0107 0194 0.207 0220 0,233 0346

Potrošnja elektroda kod zavarivanja cijevi po metru zavarivanja

Dimenzije cijevi u mm Težina fuzije u kg Elektrode u skupinama u kg
II III IV V VI
23 - 3 0008 0014 0015 0016 0017 0015
32. 3 0011 0019 0020 0021 0023 0024
38 ° 3 0,012 0022 0024 0025 0027 0028
45 ° 3 0015 0027 0029 0030 0032 0034
57 ° 3 0.919 0034 0036 0039 0041 0043

Potrošnja elektroda kod zavarivanja cijevi za 1 spoj

Napomena. Općenito, elektrode bilo koje vrste klasificirane su kao jedna od skupina zavarivačkih materijala. Pored njih, to uključuje šipke za punjenje, žice, zaštitne plinove i tekućine za punjenje.

zaključak

Kao što ste primijetili, postoji mnogo vrsta elektroda, ali ako želite kuhati grijanje u kući vlastitim rukama, tada morate odmah naginjati materijale za visoko legirane i obojene čelike, kao i od lijevanog željeza.

Osim toga, debljina stijenki cijevi za grijanje, u pravilu, nije manja od 2 mm, tada je potrebna šipka od 3 mm. Osim toga, možete koristiti elektrodu za sve položaje, s prosječnim grubim premazom (C) tipa, kisele (A) ili osnovne (B), za ugljik i ugljika s niskom razinom ugljika.
