Većina ljudi daleko od vodovoda zna o gradskoj kanalizaciji samo da se vertikalna cijev u kupaonici naziva uspona, a kanalizaciju je nešto neshvatljivo koje je skriveno u bunarima. Danas ćemo se morati upoznati s uređajem otpadnog sustava - od unutarnjeg ožičenja do uređaja za pročišćavanje. Započnimo.

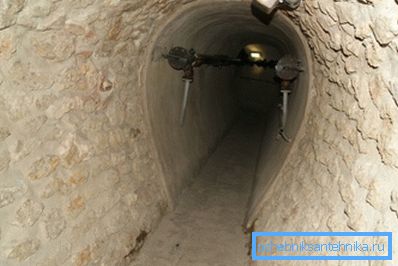

Jedan od eksponata muzeja za kanalizaciju u Parizu nalazi se na mjestu starog kolekcionara.

Intra-house sustav

Počnimo s dijelom sustava za odlaganje otpada koji se nalazi unutar zidova kuće.

češalj

Što je češalj kanalizacije?

Ovo je naziv unutarnjih ožičenja. Ime je dobilo od oblika koji je karakterističan za apartmane s susjednom kupaonicom i kuhinjom: tri slavine na horizontalnoj cijevi (za umivaonik, umivaonik i kadu) doista nalikuju češlju.

U posljednjem stoljeću, sve do osamdesetih, tradicionalni materijal za češalj je bio cijevi od lijevanog željeza i od lijevanog željeza. Raspršene veze udarale su s kabolom (antiseptički impregnirano organsko vlakno) i razmazane cementnim mortom. Rjeđe, brtvljenjem rastaljenog sumpora upotrijebljen je za brtvljenje spojeva.

Napomena: kod uklanjanja takvih spojeva vlastitim rukama potrebno ih je grijati sušilom za kosu, plamenikom ili puhaljkom. Rad se obavlja samo u plinskoj maski ili respiratoru. Upute se odnose na činjenicu da su pare isključivo korozivne: mogu izazvati respiratornu paralizu.

U domovima sagrađenim krajem prošlog stoljeća, čvrste PVC češljevi dominiraju. U današnjim novim zgradama kanalizacijski sustav unutar stanova montiran je uglavnom iz iste PVC cijevi; međutim, sada je postala reprezentativna reprezentacija i radi na utičnicama s gumenim O-prstenima. Uz PVC, koristi se polipropilen i, rjeđe, polietilen.

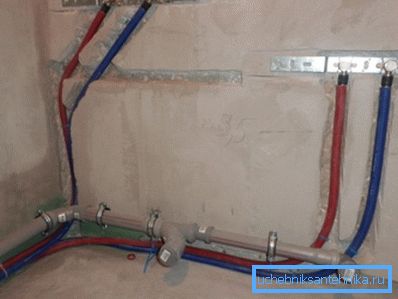

Moderni plastični češalj.

ustaju

Češljevi, smješteni jedan iznad ostalih apartmana, kombiniraju uspinjače kanalizacije. Razvoj korištenih materijala bio je nešto kraći nego u prethodnom slučaju: graditelji su se izravno prebacivali s uspona od lijevanog željeza na predgotovljenu plastiku.

Riznica se isporučuje s revizijama - otvorima za čišćenje zagađenja kanalizacije.

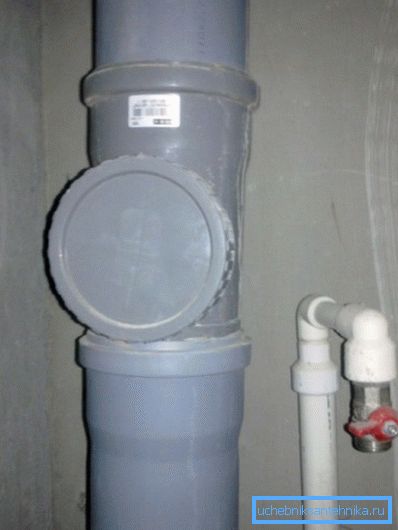

Montažna montaža s revizijom za čišćenje blokada.

Izgled revizija je normaliziran; oni moraju biti prisutni:

  • Na prvom katu zgrade;
  • Na najgornjem katu;
  • Kada etaže kuće preko pet - svaka tri kata.

Odozgo su ustaju otvoreni; to osigurava provjetravanje kanalizacijskog sustava. Prihvatljivo je kombinirati nekoliko uspona s zajedničkim ventilatorom.

daska

Kanalizacijski krovni kanal je vodoravna cijev koja ujedinjuje nekoliko ustaju i prolazi u utičnicu do bušotine. Polaganje se izvodi konstantnom padinom duž cijele duljine u smjeru kretanja otpadnih voda. Protupopline su neprihvatljive: one će postati mjesta stalnih blokada.

Nagib ovisi o promjeru cijevi:

dijametar Nagib, centimetri po metru
50 mm 3.5
100 mm 2
150 mm 1
200 mm 0,8

Kao i kod uspona, krovni plan stambene zgrade redovito treba čišćenje.

Instaliraju se revizije ili, prikladno, zakrivljeni česti s dodirima usmjerenim prema kretanju odvoda:

  • Cornering (ako nije moguće očistiti zavoj kroz drugu reviziju ili tee);
  • S promjerom posteljine 100-150 mm - svakih 15 metara;
  • S promjerom od 200 mm - svakih 20 metara.

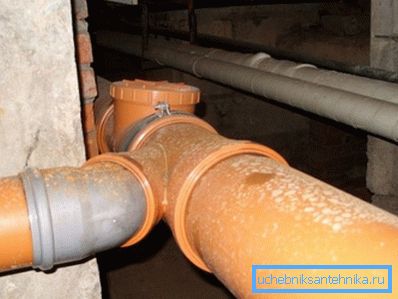

Revizija na izravnom mjestu dasaka.

Otpustite na bunaru

Završava s daskom. Otpuštanje se uklapa u tlo ispod razine zamrzavanja. Njegov početak nužno je isporučen s česticama ili revizijom za čišćenje.

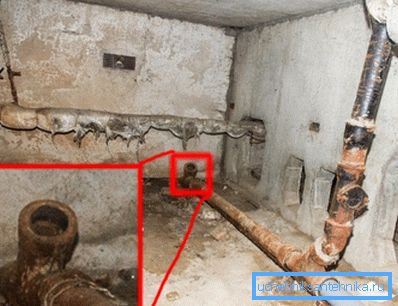

Tee prije puštanja.

Maksimalna duljina oslobađanja od revizije do osi bušotine je ograničena njegovim promjerom:

dijametar Maksimalna duljina
50 mm 8 m
100 mm 12 m
150 mm i više 15 m

U pravilu se za polaganje u tlo koristi cijev od lijevanog željeza. Njezina je cijena znatno veća od bilo koje vrste plastike; ali krutost prstena je također mnogo veća: podizanje tereta ispod težine automobila neće uzrokovati štetu na njemu.

Dvorišna kanalizacija, kolektor

dobro

Zidovi kanalizacijske bušotine obično su armirani betonski prstenovi sa šavovima i spajalicama ugrađenim u mort, što omogućuje da se spusti u njega bez dodatnih pribora. Poklopac od lijevanog željeza; dno - betonska ladica.

To, međutim, nije jedina opcija. Na fotografiji - stari zdenci s ciglama.

Kao što je lako pogoditi, bušotine uz stambenu zgradu nalaze se točno nasuprot prodajnim mjestima. Između njih, povezani su s cijevi od lijevanog željeza velikog promjera (200-300 mm), položene na donjoj razini ili nešto više (u slučaju diferencijalnih bunara, kompenzirajući nagib površine).

Važno: u dubokim bunarima mogu se nakupiti metani i drugi plinovi proizvedeni u procesu organskog raspadanja. Po sebi, oni se ne smatraju jako otrovnim; međutim, minimalna količina kisika u zraku može uzrokovati gušenja, pa čak i gubitak svijesti. Pri čišćenju izdavanja naloga ili pladnjeg osiguranja potrebno je.

Sve grane kanalizacije od kuće do kolektora se isporučuju s šahtovima. Korak između njih i u ovom slučaju ovisi o promjeru cijevi.

dijametar Maksimalna udaljenost između bunara
150 mm 35 m
200 - 450 mm 50 m
500 - 600 m 75 m

kolekcionar

Jednostavno rečeno, kolektor je gusta cijev koja prenosi odvod čitavog grada ili njegovih pojedinih područja u postrojenje za pročišćavanje otpadnih voda.

Koji se materijali mogu koristiti za njegovu gradnju?

  • Najstariji od trenutno funkcionirajućih kolektora izgrađen je od opeke..

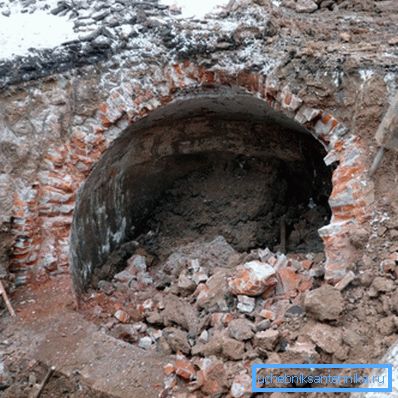

Ruševine kolektora opeke.
  • Većina postojećih struktura izrađena je od armiranog betona.. Osim izgradnje montažnih konstrukcija od prstenova, monolitne kanalizacijske kanalizacije često se grade u divovskim gradovima s velikim količinama otpadnih voda: oplatu se puni betonom na gradilištu.
  • Konačno, velike plastike plastične postaju popularni u zadnje vrijeme.. Problem niskog krutosti prstena riješen je njihovim trzajem. Kako bi valovita površina ne stvara blokade, cijev se proizvodi dvoslojnom, s glatkom unutarnjom površinom.

Kako se spajaju kanalizacijska i kanalizacijska postrojenja za pojedine mikro-uređaje? Uz pomoć iste bunare: omogućuje vam da preispitate sam kolektor i po potrebi očistite usisne cijevi.

U onim rijetkim slučajevima kada teren ne dopušta kretanje kanalizacije gravitacijom, izgrađuje se kanalizacijski kanal. Tijekom gradnje koriste se produktivne fekalne crpke i polietilenske cijevi za pritisak: ako se depresivna gravitacijska cijev ne vodi ozbiljnim posljedicama, onda se dogodi nesreća na kanalizaciji s prekomjernim pritiskom, uopće neće ukrasiti grad.

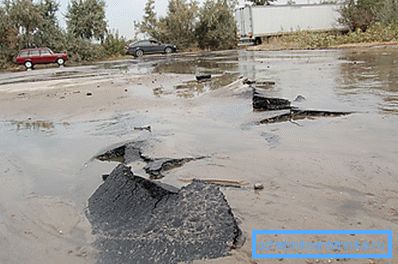

Posljedice nesreće na tlačnom razvodniku.

zaključak

Razmotrit ćemo da se poznanstvo s kanalizacijskim sustavom, premda malo površno, održava. Kao i uvijek, video u ovom članku nudi dodatne informacije čitatelju. Sretno!
