Kanalizacija kao važan element kanalizacijske mreže: svrha i

Što je ventilatorska cijev, vjerojatno, zna nekoga tko je barem jednom značajno sudjelovao u uređenju kanalizacije. Međutim, površno poznavanje ovog elementa nije dovoljno, stoga preporučujemo da pažljivo proučite informacije u nastavku. Zatim će se odvodni sustav pravilno oblikovati, a cijeli sustav će raditi "poput sata".

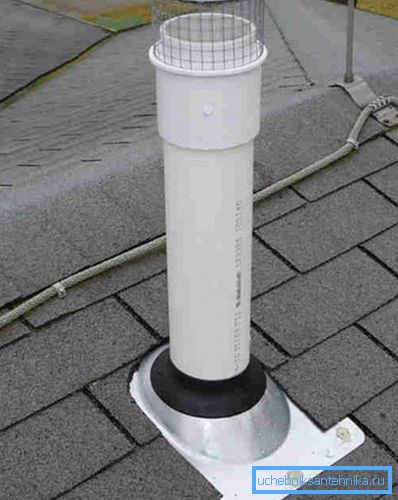

Ovaj uređaj koristi se za izjednačavanje tlaka.

Zašto je to potrebno?

Sustav za zbrinjavanje otpadnih voda mora djelovati u skladu s određenim pravilima. Jedno od ovih pravila je i komunikacija svih cjevovoda s atmosferom za izjednačavanje tlaka i ventilacije. Ventilatorske cijevi nam služe za tu svrhu.

Razmotrimo funkcioniranje ovog elementa detaljnije:

  • Kada se izvodi odvod, odvodnici počinju kretati dolje uz podizanje, a zračna depresija se javlja u gornjem dijelu cjevovoda.
  • Djelomično se nadoknađuje kretanje vode u sifonima, ali jednokratnim masenim odvodom (na primjer, kada pritisnemo gumb na WC školjku), možda neće biti dovoljno tekućine za nadoknadu negativnog tlaka.
  • Kao rezultat toga, svi sifoni iznad uspona se suše i neugodni mirisi kanalizacijskog sustava počinju prodrijeti kroz cijevi. Naravno, oni se mogu blokirati redovitim obrokom vode, ali do sljedeće uporabe slavina, "aroma" će se širiti po prostorijama gotovo neometano.

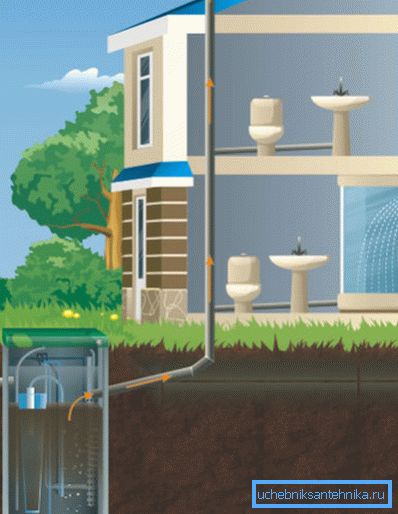

Oblik kretanja zraka

Taj je problem riješen postavljanjem posebnog cjevovoda, koji se naziva lijevak. To osigurava da potrebna količina zraka ulazi u sustav, dok se tlak ne pada i sifoni se ne prazni.

Uputa preporučuje instalaciju ovog elementa:

  • U jednokatnim zgradama, opremljenih nosačem promjera ne većom od 50 mm.
  • U dvokatnim zgradama, ako na drugom katu postoje sanitarni uređaji, koji su izvor vodovoda.
  • U stambenim zgradama.
  • U kućama s bazenima, saunama i drugim strukturama, koje karakterizira "salvo", odvodite veliku količinu vode.

Istodobno, ventilatorska cijev u privatnoj kući s prilično snažnim usponskom visinom (110 mm) nije ni na koji način obavezna. Ako je zbroj promjera svih odvodnih kanala manji od promjera uspona, tada se može odstraniti njegova instalacija: protok vode još uvijek neće moći blokirati cijelo čišćenje cjevovoda.

Obratite pažnju! Ventilacija septičkog spremnika bez cjevovoda također nije vjerojatno da će raditi na način na koji nam je potrebna: čak iu slučaju djelomičnog biološkog tretmana otpadnih voda, mirisi će se širiti.

Tehnika montaže

Instalacija cijevi

Ugradnja ili zamjena cijevi lijevka u stanu obično se provodi izravno u procesu popravka. To je zbog velike radne intenzivnosti procesa, kao i zbog velike količine uništenja koja ga prati: dimenzije lijevka su takve da će rupe u stropovima morati biti prilično velike.

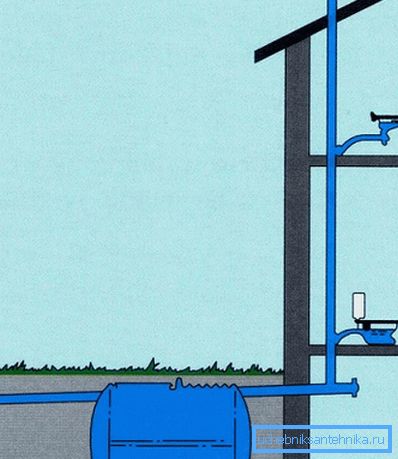

Shema aranžmana u privatnoj kući

Sam po sebi detalj je nastavak uspona, a može se montirati iz najjednostavnijih materijala.

Druga stvar je da se izbor elemenata i njihova instalacija moraju pridržavati brojnih pravila:

  1. U idealnom slučaju, promjer cijevi lijevka treba podudarati s promjerom uspona (najbolje je u oba slučaja uzeti 110 mm). Stoga nećemo samo olakšati naše živote tijekom instalacije odbijanjem adaptera, ali i jamčiti izjednačavanje tlaka.
  2. Vanjski dio cjevovoda mora biti postavljen na takav način da se odlazni zrak raspršuje što je brže moguće i neugodan miris se ne širi.. Iz tog razloga, ventilatorska cijev u višekatnici zgrade se obično prikazuje na otvorenom krovu, au privatnom kućanstvu nalazi se dalje od susjednih parcela.
  3. Također je vrlo važno poštovati točan temperaturni omjer: donji dio cijevi nužno mora biti u grijanoj prostoriji, a gornji dio - u hladnom. Samo u ovom slučaju smjer i brzina kretanja zraka u sustavu bit će optimalni.

Savjet! Postavljanje izlaza u potkrovlju strogo je zabranjeno!

Proces instalacije za više ili manje iskusan čarobnjak nije teško:

Ugradnja plastičnih cijevi
  • Kao materijal, vodimo li od lijevanog željeza ili plastične cijevi. Lijevano željezo karakterizira visoka cijena i vrlo značajna masa, ali takva konstrukcija je praktički "vječna". S druge strane, plastika se lakše obrađuje, jer početnici trebaju odabrati tu mogućnost.
  • Započnite instalaciju s donje točke montiranja smještene u usponskom ili podnožju.
  • Ventilatorska cijev položena je strogo okomito, pričvršćena na nosive konstrukcije pomoću spojnih crijeva na sidrama.

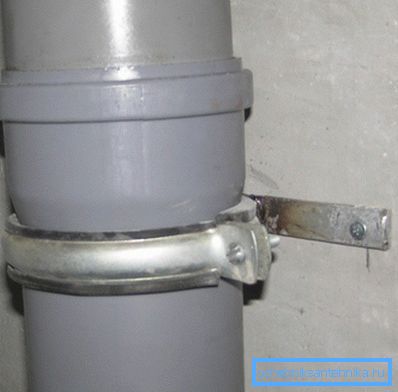

Fotografija se ispravno montira na zid
  • Po dovršetku rada ugradimo adapter s slavinom za perilicu (ako je potrebno) i WC školjkom.

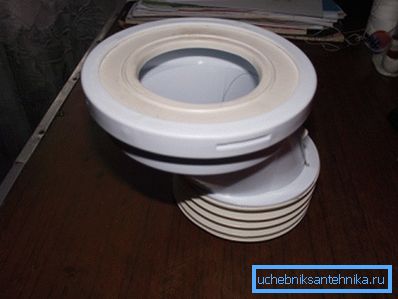

Izvrsna ventilatorska cijev za spajanje wc-a
  • U nekim slučajevima (kada usta prolazi u neposrednoj blizini stambenih prostorija) može biti potrebna izolacija buke. Najlakše je provesti upotrebom poliuretanske pjene za raspršivanje ili postavljanje kućišta polistirenske pjene.

Provjerite ventile

Opisujući proces instalacije sustava, nemoguće je ignorirati takav element kao kontrolni ventil.

Ovaj dio izvodi niz funkcija:

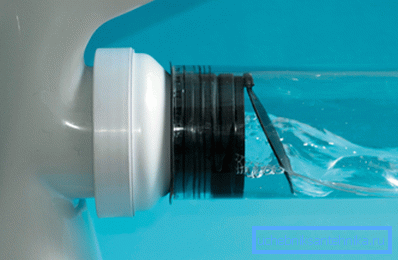

Načelo rada ventila
  • Prvo, ventil sprječava povratak kretanja odvodnih kanala, sprečava ulazak vode u odvod, izmet u WC, itd.
  • Drugo, uređaj sprječava povratak u sustav mehaničkih čestica koje mogu dovesti do lomljenja ventila.
  • Treće, zahvaljujući ventilima na kanalizacijskom sustavu glodavci se ne mogu kretati, au južnim regijama - i gmazovima.
  • Konačno, ugradnja takvog dijela pridonosi izjednačavanju pritiska u slučaju pogrešaka u polaganju cijevi: djelomična kompenzacija zbog nedovoljnog nagiba je sasvim moguća.

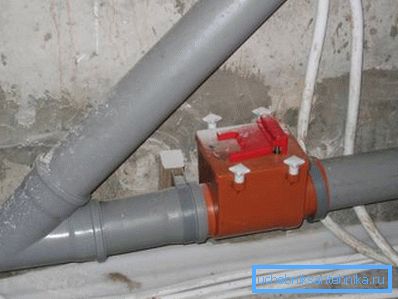

Vanjski povratni ventil za odvodne cijevi od 110 mm ugrađenih u sustav

Po dizajnu, ventili su podijeljeni na unutarnje i vanjske:

  • Unutarnji ventil montiran je posebnim umetkom koji se nalazi u lumenu cijevi. Da biste stavku stavili na odstranjivanje i čišćenje, stavite na odabranu lokaciju. Sada, pri prolasku otpadnih voda, otvori se list ventila, au njihovoj odsutnosti ostaje zatvoren.

Savjet! Unutarnji ventil montiran je bez upotrebe silikonskih maziva i brtvila - samo "suha"!

  • Vanjski model djeluje prema sličnom principu. Za instalaciju u cjevovodu, instaliran je poseban adapter.

Uklanjanje ventilacijskog kanala

Ugradnja ventilatora također omogućuje instalaciju odvodne cijevi.

Ovdje vrijedi pridržavati se ovih preporuka:

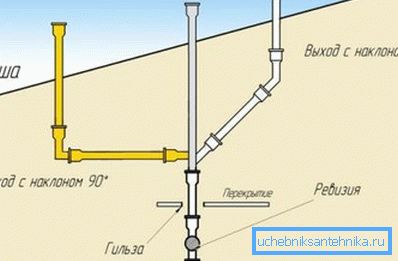

Dijagrami ventilacijskih priključaka
  • Za ravni neiskorišten krov, veličina ventilacijskog dijela mora biti najmanje 50 cm. Što je greben krovni greben veći, dužina cijevi mora biti na njemu.

Savjet! Ako na vašem području puše snažni vjetrovi ili padne velika količina snijega, unaprijed se pobrinuti za ojačavanje zaključka ventilacije s produžetkom.

  • Ako se krov aktivno koristi ili koristi, na primjer, za uzgoj biljaka, tada se odzračna cijev mora podići za najmanje 3 m.
  • Povlačenje cjevovoda lijevka ne može se kombinirati u jednom kućištu s ventilacijskim kanalom ili dimnjakom.
  • Ako su u blizini otvoreni prozori ili balkoni, minimalna udaljenost od njih do cijevi je 4 m.

Sam dizajn ne pruža dodatne dodatke koji olakšavaju napa. Također je nepoželjno ugraditi prepreke ili slične uređaje, jer dovode do stvaranja kondenzata i smanjenja propusnosti.

Mlaznica na krovu

U izuzetnim slučajevima dopušteno je uklanjanje cijevi lijevka kroz zid, no ovdje je stupio na snagu SNIP zahtjev, prema kojemu će i dalje biti potrebno podići mlaznicu iznad razine krova. Dakle, vanjski segment bi trebao biti dosta dugo, pouzdano ga učvršćuje na nosive konstrukcije.

zaključak

Kanalizacijska cijev je gotovo obavezan element. Možete to učiniti bez njega samo u jednokatnim kućama, ali čak i tamo trebate razmišljati o rješavanju problema neugodnog mirisa. Ugradnja takvog uređaja povezana je s značajnim troškovima rada, pa je najbolje izvesti zajedno s instalacijom samog sustava odvodnje. Tehnologija koja se koristi detaljnije je opisana u videu u ovom članku.
