Kanalizacija: koristi, regulatorne zahtjeve, alternative

Što je to - kanalizacijska cijev? Zašto je to potrebno? Postoje li neki regulatorni dokumenti koji upravljaju njezinom strukturom? U kojim slučajevima i kako možete upravljati bez da je navijač u pravu? Shvatimo.

Što je to

Kanalizacijska cijev je dio sustava odvodnje koji služi ne za kretanje odvoda, nego za ventilaciju. Jednostavno rečeno, cijev povezuje kanalizaciju s atmosferom.

Zašto vam je potrebna?

Postoje dva razloga.

1. Kao u bilo kojoj drugoj okomitoj cijevi, nalazi se potisak u usponskom kanalu. Povećanje pritiska u gornjem dijelu domaćeg kanalizacijskog sustava prilično prirodno dovodi do činjenice da zrak počinje prodrijeti u dnevne sobe kroz nepovezane zglobove. Ovaj zrak ne miris poput ruža.

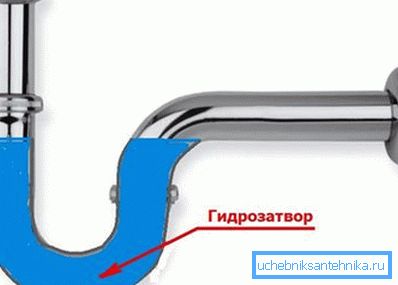

Napomena: svaki sanitarni uređaj opremljen je vodenim ventilom. Kroz oslobađanje umivaonika ili tuš kabina neće proći; Međutim, zglobovi koljena sifona i češalj za kanalizaciju (unutarnji sustav otpadnih voda) nisu uvijek zapečaćeni.

1. Kada se odbojka (istodobno ispiranje u dva wc-a na podizanju, ispuštanje vode iz nekoliko kupelji, itd.), Često postoji situacija kada je podignut punjač. Prije nego što protok vode stvori prednji zrak s viškom tlaka; ovaj se zrak emitira putem revizije podzemne kanalizacije stambene zgrade ili kroz kanalizaciju kanalizacijskog septičkog spremnika, ispusta, itd. Ali iza mase vode koja se kreće prema dolje stvara se vakuum, koji usisava vodu iz sifona, ometajući rad vodenih vrata. Zvuk smeće ili umivaonik sam po sebi ne daje vlasniku radost; kada predskazuje val aroma - dvostruko neugodan.

Oba problema uspješno su riješena jednostavnim skakačem između gornje točke sustava otpada i atmosfere. Dobiveni miris uzrokuje da miris napušta kuću kroz kanalizaciju; na odbojku damping zraka je isisan kroz njega.

Regulatorni dokumenti

U trenutnoj regulatornoj dokumentaciji, raspored cijevi lijevka je pogođen najmanje dva puta.

SNiP 2.04.01-85

Prema točki 17.18 SNiP 2.04.01-85, kućna ili industrijska otpadna voda mora biti ventilacija. Ventilacija je kroz uspone; njihov ispušni dio se ispušta kroz ventilacijsku osovinu ili kroz krov. Što bi trebala biti visina uspona?

Najmanja udaljenost od ispušnog dijela uspona do najbližeg balkona ili prozora otvaranja iznosi 4 metra. S tim što je uputa povezana - mislim, nije potrebno objasniti.

SP 40-107-2003

Šifra građevinskih pravila SP 40-107-2003 u točki 4.8 zasebno određuje slučaj iskorištavanog krova. Prema njegovim riječima, ispušni dio uspona stvarno treba biti jednak najmanje tri metra; međutim, umjesto opreme, jednostavno možete kombinirati četiri ili više ustava u tehničkom podu ili potkrovlju.

Autorov komentar: u ovom slučaju, s jednim ili dva ustaju, drugi će doista ispuniti ulogu lijevka za njih. Međutim, ne može se udaljiti od potiska stvorenog u uspona: najmanji kršenje stezanja u bilo kojem spoju - i mirisi će prodrijeti u sobe gornjeg kata.

pravila

Kako točno treba instalirati ventilatorske cijevi?

1. Promjene promjera (prije svega - spuštanje u ispušnom dijelu cijevi) su nepoželjne. Kada smanjuje promjer od 110 do 50 mm, propusnost uspona se smanjuje za oko 5 puta; možda neće biti dovoljno za nadoknadu pada tlaka zraka.

1. Vodoravni dijelovi cijevi postavljeni su istim nagibom kao kanalizacijski sustav - 2 cm po linearnom metru. Nagib će spriječiti nastajanje gušenja vode i zračnog prometa.
2. Kanalizacijski otvori koji se otvaraju u potkrovlju su loša ideja. Stvar nije samo u mirisima: mokro isparavanje će pogoršati izolaciju, namočiti izolaciju vlagom i uzrokovati truljenje sustava.
3. Bolje je osigurati stalak za ventilator s deflektorom (aka gljiva ili kišobran). Zahvaljujući deflektoru, kišnica i smeće neće ući u usponski; u vjetrovito vrijeme, istodobno povećava propuh u cijevi, čime se učinkovitost ventilacije povećava. Cijena kišobrana za 110 mm cijevi je od 120 do 200 rubalja.

iznimke

Je li moguće bez ventilacije kanalizacijskog sustava?

Evo standardnih preporuka:

• Dizajn i izgradnja kuća bez tokova dopušteni su samo ako je riječ o jednokatnoj ili dvokatnoj strukturi.
• U isto vrijeme u kući ne bi trebalo biti više od jednog WC-a i jedne kupke.

A ovdje je popis slučajeva u kojima je potrebno čak i uz mali broj podova, ventilatorske cijevi.

• Ako se WC i kupka odvajaju na različitim etažama.
• Ako se kanalizacijski sustav položi s cijevi promjera manjim od 100 milimetara (da budete iskreni, da biste spojili toalet s ovom cijevi, trebate imati ozbiljna razvojna odstupanja).
• Ako je kuća izgrađena bazen.

• Ako je lokalni uređaj za pročišćavanje otpadnih voda koji se koristi za zbrinjavanje otpada hermetičan (tipično je primjer biološke dubinske stanice za čišćenje).

Poseban slučaj

Stanovnici gornjih etaža često u potpunosti rastavljaju kanalizacijski kanal iznad t-a. Strogo govoreći, to se ne može učiniti: bilo kakva promjena u konfiguraciji inženjerskih komunikacija bi se trebala dogoditi s blagoslovom stambenih i komunalnih radnika, koji, naravno, nikada neće dati. Međutim, ostaje činjenica: popravak u WC-u ponekad prati uklanjanje neiskorištenih, s gledišta vlasnika stana, cijevi.

Što učiniti ako je ova operacija već dovela do vrlo predvidljivih rezultata - stabilan miris kanalizacije u svim stanovima na gornjim katovima duž uspona?

Najjednostavnije rješenje problema je kanalizacijski ventil za kanalizaciju. Što je to? Konstruktivna rješenja mogu biti različita, stoga ne opisujemo mehanizam rada, već funkcionalnost uređaja.

Ukratko, to je uređaj koji omogućuje zrak samo u jednom smjeru. U normalnom načinu rada, u gornjem dijelu ustaje zbog prenapona je prisutan; međutim, kanalizacijski ventil ne dozvoljava zasićeni zrak s mirisima i mirisima u prostoriju. Usisavač koji se stvara u usponskom ispustu na ispustu s lijeve strane uzrokuje da se ventil otvori i usisava u zraku.

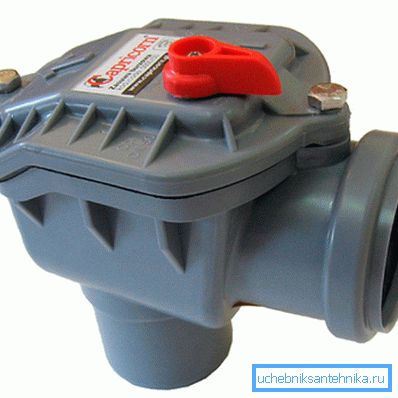

Korisno je: ventili (vakuum) ventila proizvode se u dvije veličine - 110 i 50 mm. Potonji se koriste za pojedine uređaje i za kuhinjske odvodne cijevi u nekim kućama starih projekata.

Napomena: vakuumski ventil nije panaceja. Miris u stanovima na usponskom mjestu neće biti samo s potpunim brtvljenjem cijele veze. Dakle, sve veze sifona i trake s cijevima moraju biti isporučene s manšetama.

Savjet

Autor će, na temelju svog iskustva, dopustiti da dodaju nekoliko primjedbi na standardne preporuke.

Kuća s dva WC-a i kupaonice - jedna kupaonica na svakom katu - savršeno je funkcionirala godinu dana bez izlaza ventilatora. Mirisi nisu promatrani. Strogo sinkroni ispirite dvije toaletne posude - rijetki događaj; Kupaonica ili tuš s modernim odvodnim rešetkama s prilično malim kapacitetom, više kanalizacije neće prelijevati.

Kod projektiranja mjesta izvora ventilatora svakako treba uzeti u obzir prevladavajući smjer vjetra. Mirisi se mogu produljiti na udaljenosti od više od 4 metra propisane u SNiP 2.04.01-85.

Ne biste trebali raditi ispušni dio uspona znatno duži nego što to zahtijevaju regulatorni dokumenti.

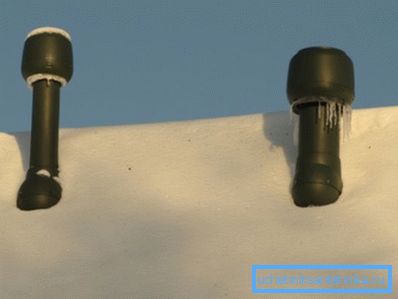

Što je duže cijev, to je manje vjerojatno da će se grijati duž cijele duljine vlažnog i toplog zraka koji se diže iz kuće. A na hladnim zidovima, neizbježno će zamrznuti led, postupno smanjujući zaleđivanje na nulu. U stambenim zgradama značajan dio zimskih pritužbi stanovnika upravo je miris kanalizacije koji je nastao zbog ledenih prometa.

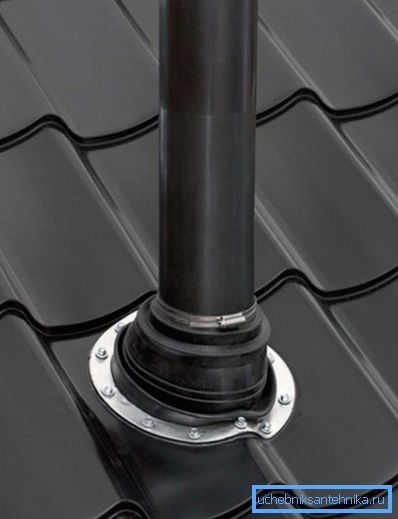

U privatnoj kući, kada instalirate kanalizacijske sustave vlastitim rukama, otvori za ventilatora mogu se osloboditi ne samo kroz krov, već i kroz bilo koji od njih. To će značajno pojednostaviti njegovu vodonepropusnost.

zaključak

Nadamo se da će naše preporuke pomoći čitatelju u izradi ili nadogradnji vlastitog sustava kućnog kanalizacije. Kao i uvijek, video u ovom članku sadrži dodatne tematske materijale. Sretno!
