Kanalizacija u privatnoj kući

Normalno funkcioniranje privatne kuće danas je nemoguće bez opsežnog sustava odvodnje koji osigurava protok otpadnih proizvoda vitalne djelatnosti i potpuno udovoljava svim zahtjevima građevinskih standarda. Zbog toga je izgled kanalizacije u kući trebao biti zabrinut čak iu fazi razvoja tehničkog dizajna buduće strukture.

Osim toga, u procesu pripreme projekta izrađuje se detaljan izgled cjevovoda s obaveznim navođenjem mjesta montaže pojedinih jedinica sanitarne opreme. Prije nego što napravite izgled kanalizacije u privatnoj kući s vlastitim rukama, preporučujemo vam čitanje ovog materijala.

Tehnički zahtjevi

U skladu sa standardnim projektom, tijekom instalacije moraju se poštivati ​​sljedeći tehnički uvjeti:

1. Cijevi moraju biti postavljene laganim pristranosti prema odvodu.
2. Njihov promjer treba odgovarati kapacitetu čitavog sustava kao cjeline.
3. Da bi se izbjeglo stvaranje blokada, spojni krug sanitarnih uređaja ne smije sadržavati oštre zavoje.
4. Sustav mora imati elemente koji pružaju mogućnost njegove periodične revizije.
5. Osim toga, treba predvidjeti i ventilacijske jedinice koje se koriste za uklanjanje štetnih plinova.

Savjet! Izgled kanalizacije u seoskom domu može biti samostalno ili prisilno, uključujući posebnu pumpnu opremu.

U članku će se razmotriti inačica gravitacijskog sustava koji se koristi u situacijama gdje se otpadne vode nalaze na neznatnoj udaljenosti od kuće.

Sastav sustava

Uglavnom, u kanalizacijski sustav gravitacijskog tipa treba uključiti sljedeće elemente:

• središnji uspinjač cijevi;
• ventil za odzračivanje;
• skup sanitarne opreme;
• ožičenje cijevi i elementi revizije.

Središnji nosač montiran je, u pravilu, u jednini, međutim, u snažno razgranatom sustavu može biti više.

Savjet! Bez obzira na broj podizača, odlaganje otpada mora se odvijati na najnižoj točki sustava.

U tom smislu valja podsjetiti da za normalno funkcioniranje svakog uspona mora imati dvije spojne točke. U jednoj od njih (gornji dio) postavlja se jedinica za ispuštanje plinova štetnih za zdravlje, a kroz drugi (niži) otpad se ispušta u zajednički kanalizacijski sustav.

Najvažniji čvor (zove se ventilator) potreban je za uklanjanje neugodnih mirisa koji se akumuliraju u cjevovodnom sustavu, a drugi se koristi za namjeravanu svrhu..

U normalnom radu sustava ventil je obično u zatvorenom stanju. Ali čim se pritisak u njemu smanjuje, odmah se otvara i počinje "sisati" zrak iz sobe.

Savjet! Prilikom izračuna potrebnog broja ventilacijskih jedinica treba pretpostaviti da na jednom katu mora postojati barem jedan ventil.

Nezavisna instalacija

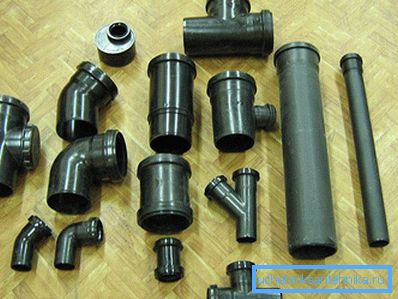

Prije nego što razrijedite kanalizacijski sustav u kući, savjetujemo vam da se upoznate s sastavom najjednostavnijeg sustava odvodnje, koji uključuje sljedeće elemente:

• kanalizacijski kanal;
• ventil za odzračivanje;
• grane linija;
• pričvrsnih konektora i adaptera.

Prilikom odabira veličine cijevi koje se koriste za instalaciju, obično se temelje na sljedećim preporukama:

• za WC školjke i bidee poželjno je koristiti cijevi O 110 mm;
• listovi O 50 mm pogodni su za spajanje kupki, sudopera i tuš kabine;
• za uređenje odvodnih kanala trebat će vam nakupine Ø 110 mm.

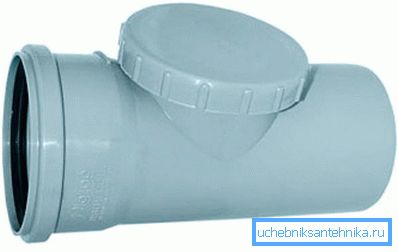

Rad na uređenju domaće kanalizacije započinje ugradnjom središnjeg uspona, koji se montira u skladu s prethodno pripremljenim rasporedom. Cijevi koje su njezin dio zadržavaju zvonjavu; štoviše, njihovo postavljanje treba provoditi u smjeru od najniže točke autoceste prema izlazu ventilatora. Tijekom instalacije, u ustaju se koriste posebni spojni čepovi, koji se koriste kao revizije koje omogućuju pristup područjima s povećanim rizikom blokiranja.

Savjet! U skladu sa zahtjevima SNiP, revizije bi trebale biti instalirane na početku uspona, na području tzv. Koljena, kao i na kraju ožičenja. U slučaju da kanalizacijski sustav ima dugačke ravne dionice - revizije se postavljaju u koracima od oko 10 m.

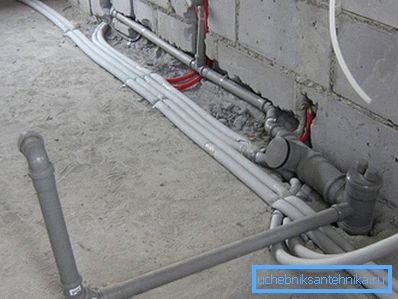

Istodobno su montirane linije grananja, koje su položene vodoravno.

Skupština grana

Sustav odvodnih cijevi koristi se za spajanje sanitarne opreme kao što je WC, kada, sudoper ili tuš kabina na središnju konzolu. Jasno je da promjeri izlaznog otvora vodovoda i točaka priključka na cjevovod moraju biti isti.

Savjet! Za spajanje cijevi različitih promjera potrebno je unaprijed kupiti posebne armature.

Osim toga, cjevovod treba podlijegati sljedećim uvjetima:

1. Prema zahtjevima standarda, maksimalna dužina graničnih linija ne smije biti veća od 10 m.
2. Da bi se cijevi smjestile duž duljine, preporuča se upotreba metalne šipke u postupku rada s kojim je izrezan strogo okomito na uzdužnu os obratka.
3. Imajte na umu također da su zavojnice cijevi postavljene laganim pristranosti prema toku. Za cijevi promjera 50 mm, minimalni nagib treba biti 3 cm za 1 m, dok za cijevi većeg promjera ta vrijednost iznosi 2 cm od 1 m.

Pravila za oblikovanje

1. Što je veća veličina otvora montiranog sanitarnog uređaja, bliže bi trebalo biti do uspona. Najveći promjer je, kao što je poznato, oslobađanje WC školjke spojeno na najnižoj donjoj točki kanala za drenažu.
2. Središnje podizanje ne bi smjelo imati "koljena" u odjeljcima koji se nalaze neposredno iznad točaka urezivanja linije protoka.
3. Minimalni nagib cijevi treba biti jednak razlici visine od 3 cm po 1 linearni metar; međutim, promjena nagiba unutar granica povlačenja nije dopuštena.
4. Kanalizacijske cijevi treba polagati uz dosljedan porast promjera u smjeru od najudaljenijih sanitarnih uređaja do uspona.
5. Uticnice koje se koriste u kanalizacijskom sustavu ne smiju se postavljati na mjesta gdje cijevi prolaze kroz zidove i stropove.

U ukrasnim kutijama koje se koriste za zatvaranje cjevovoda, potrebno je osigurati posebne štitnike koji se nalaze neposredno nasuprot revizije. Takav raspored omogućit će vam slobodan pristup revizijama kada sustav treba popraviti.

Savjet! Svi ustavi trebaju biti opremljeni ventilatorskim jedinicama s izravnim pristupom u dobro prozračenu tavansku sobu ili na krovu.

Zaključno, napominjemo da ispravno osmišljena i vješto instalirana otpadna voda oslobađa vlasnika privatne kuće od nepotrebnih problema povezanih s potrebom njegovog periodičnog održavanja i popravka.
