Kanalizacijske cijevi - suptilnosti i opseg uporabe

Kanalizacijske cijevi s pravom se smatraju osnovom bilo kojeg sustava odvodnje. Pouzdanost i izvedba strukture ovisi o njihovoj kvaliteti. U ovom slučaju, nije toliko važno da je naseljavanje - odvod za privatne kuće sa svojim vlastitim rukama, općinski višekatnim zgradama ili oluja kanalizacije, u svakom slučaju, ne može učiniti bez cjevovod.

U ovom ćemo članku govoriti o glavnim točkama instalacije sustava odvodnje i spomenuti nestandardno korištenje ove vrste cijevi.

Fotografije glatkih cijevi za vanjsku kanalizaciju.

Uobičajene vrste dizajna

U našoj dobnoj dobi, znanost ne prestaje, a proizvodnja kanalizacijskih cijevi u ovom slučaju nije iznimka.

Uz poznate klasike, na tržištu se stalno pojavljuju novi visokokvalitetni materijali, a sada ćemo pokušati razumjeti asortiman proizvoda zajedničkih tržištu.

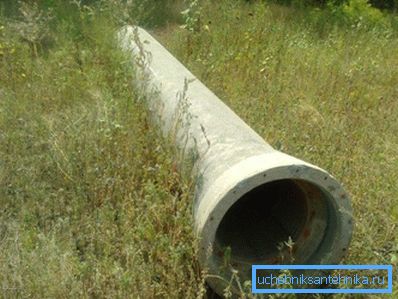

Konstrukcija od armiranog betona za kanalizaciju.
  • Masivni armirani betonski kolektori korišteni su za odvodnju industrijskih i komunalnih otpadnih voda već više od 50 godina. Na njega dominiraju proizvodi velikog promjera, koji su dugo dokazali njihovu pouzdanost i izdržljivost. No, uz to postoje i značajni nedostaci.

Dakle, za polaganje armiranobetonskih konstrukcija, naravno, trebaju teške građevinske opreme. Osim toga, postavljanje takvog izgleda je nemoguće bez dubokog inženjerskog znanja i izvrsnosti.

  • Dugo poznato lijevano željezo već je moralno zastalo. Bez sumnje, materijal je izdržljiv i pouzdan, ali lijevano željezo pripada obojenim metalima i podložno je koroziji.. Slaganje ovih redaka također zahtijeva sudjelovanje opreme za dizanje i lijevanog željeza ima impresivnu masu, dodati da je čvrsta opterećenje nosivih konstrukcija i nemogućnosti da koriste za vanjsko ožičenje. Ti su redovi još uvijek u funkciji, ali se postupno mijenjaju.
Debeli azbestni cement.
  • Azbestne cementne konstrukcije mnogo su lakše od armiranog betona.. Sastav krizotilnog cementa, s posebnim polimernim aditivima, osigurava dovoljno dugi vijek trajanja. Ali materijal je krhka, a konstrukcija se može postaviti samo ravno. Uputa omogućuje uporabu vlaknastog armiranog betona u vanjskim ožičenjima, ali samo za proizvode s debelim zidovima promjera većeg od 200 mm.
  • Polimerne kanalizacijske cijevi, u ovom trenutku, najzastupljeniji su materijal pri rasporedu sustava odvodnje. Ali ovdje nije tako jednostavno. Na primjer, proizvodi izrađeni od polivinil klorida ili PVC-a, potpuno su prikladni za unutarnje ožičenje.

Oni mogu izdržati temperature do 70 ° C i čvrsto se stavljaju u kemikalije kućanstva. Ali kada se instaliraju na otvorenom terenu, oni zahtijevaju dodatnu zaštitu od mehaničkog preopterećenja, plus se boje agresivnih kiselina.

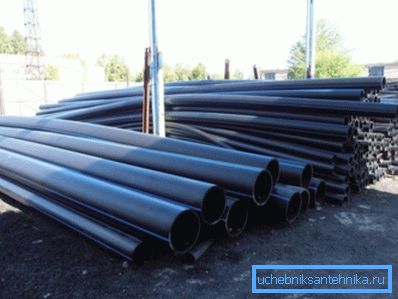

Polietilenski proizvodi.
  • Cijena polietilenskih proizvoda, naravno, zadovoljava materijal je elastična i kemijski otporna. No, on ne može podnijeti temperature iznad 40 ° C, zbog toga se uglavnom koristi za varijetet dacha ili za kišu.
  • Dizajni od polipropilena, u ovom trenutku, smatraju se najpouzdanijim, praktičnijim i izdržljivijima među polimernim sustavima. Oni mogu biti i glatki zidni i višeslojni valoviti. Ovaj materijal može izdržati gotovo bilo koju kemiju. Ako govorimo o stabilnosti temperature, granica je oko 100 ° C, što je prilično dovoljno za komunikaciju u industriji i kućanstvu.

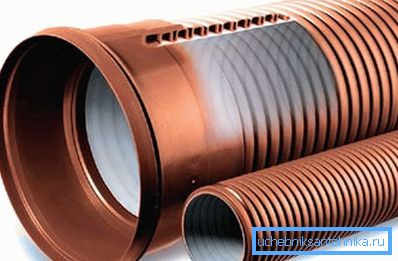

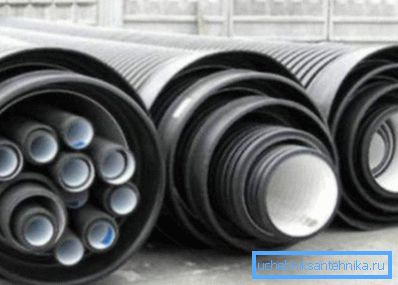

Višeslojni valoviti sustavi.

Neke trenutke instalacije

Visoka kvaliteta instalacije sustava ovisi o mnogim čimbenicima, tako da pristup mora biti sveobuhvatan. Ako želite montirati odvod kako bi vas potomci zahvalili, trebali biste uzeti u obzir sve pojedinosti.

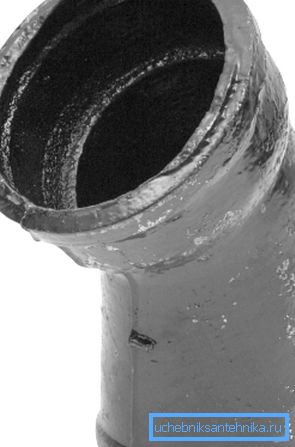

Koljeno od lijevanog željeza.

Odabir promjera

Promjer kanalizacijskih cijevi se bira ovisno o volumenu dizajna i prirodi otpadnih voda. Glavni zakon ovdje se smatra postupnim povećanjem poprečnog presjeka komunikacija, od kućnih vodovodnih uređaja do vanjskog kolektora. Ako u bilo kojem trenutku linije montirati cijev od manjeg promjera, onda na ovom mjestu postoji visoka vjerojatnost sustavnih blokada.

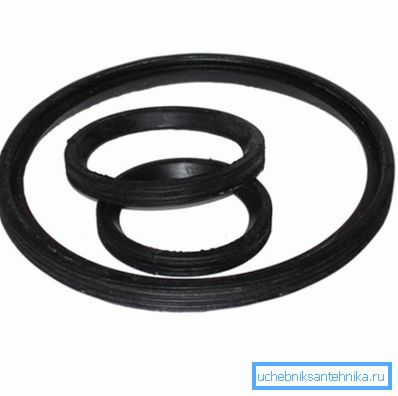

Gumene brtve.

Naravno, postoje formule za točan izračun poprečnog presjeka drenažnih struktura, no koriste se više za stvaranje projekata velikih razmjera u građevinskim organizacijama i dizajnerskim institutima. Na kućanstvima i privatnoj gradnji mnogo je lakše.

Majstori uključeni u instalaciju konstrukcija namijenjenih uklanjanju kućnih otpadnih voda, tradicionalno za unutarnje ožičenje u stanu ili kući koriste presjek od 50 mm. To je dovoljno kako bi se osiguralo glatko povlačenje tekućina. U nekim slučajevima, s velikim brojem ispusnih točaka koncentriranih na jedan kat, nekoliko se točaka može smanjiti na jednu cijev s presjekom od 70 do 75 mm.

Što se tiče uspona, u zgradama s visinom od najviše pet etaža, tradicionalno se koristi promjer kanalizacijskih cijevi od 100-110 mm. U horizontalnom rasporedu, jedina je iznimka WC odvod, izrađena je najmanje 100 mm i ne smije prijeći poprečni presjek uspona. Maksimalna duljina kanalizacijske cijevi od WC-a do uspona 1m.

Kanalizacija dobro.

Važno je: ponekad se postavlja pitanje je li potrebno povećati poprečni presjek uspona, ako u kupaonici postoji bide. Stručnjaci vjeruju da je to nepotrebno, vjerojatnost istodobnog odvodnje gotovo je nula. Osim toga, ako je 100 mm dovoljno za ispuštanje odvoda na peterokatnoj zgradi, onda postoji mjesto za bide.

PVC za kanalizaciju.

Ventilacijski sustav

Ventilacijski kanali iz kanalizacijskih cijevi u kući su nezaobilazni uvjet za normalno funkcioniranje cijelog sustava. Kako bi se osiguralo ventilacija, odvojena ventilatorska cijev. Oblik, duljina i kut nagiba ove strukture ne igraju veliku ulogu, u ovom slučaju važno je osigurati siguran kontakt zatvorenog sustava s okolinom.

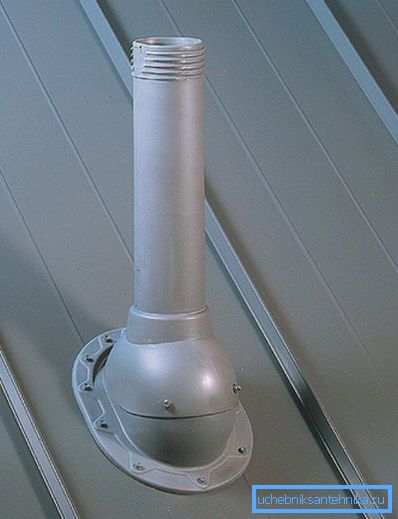

Zabavno povlačenje.

Činjenica je da s velikim volumenom istodobno ispuštenih tekućina ili visoke visine uspona, u sustavu se može stvoriti vakuum. Ovo nije tako opasno kao neugodno.

Ispušena atmosfera u sustavu može se nadoknaditi hidrauličkim bravama. Drugim riječima, voda se može isušiti iz WC školjaka i sifona. Došlo je do slučajeva kada je voda bila ispuštena iz perilice i perilice posuđa.

Za kompenziranje ovog vakuuma, ventilacija iz kanalizacijskih cijevi je montirana. To jest, sustav je opremljen ventilatorom kroz koji se vrši razmjena zraka.

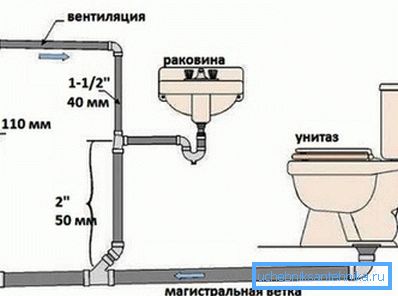

Izgled WC-a.

Važno: Fan ventilacijski sustav može biti instaliran ne samo u jednom-kata zgrade, volumena otpadnih voda, koja ne prelazi promjer izlaza vanjske cijevi. To je standardna privatna kuća s jednom kupaonicom, kupaonicom, perilicom i nekoliko umivaonika.

Kut nagiba

Praktički svi takvi sustavi pripadaju gravitacijskim cvjetovima, stoga je važno na kojem se kutu postavljaju kanalizacijske cijevi. Ovisno o promjeru strukture, minimalna vrijednost može varirati od 10 do 40 mm po 1 linearni metar sustava. Predstavljamo Vam tablicu srednjih vrijednosti prilikom instaliranja odvodnih struktura.

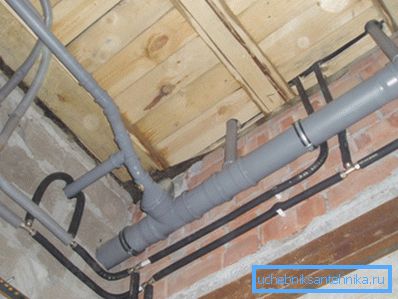

Raspored kanalizacije.
Točka vodoopskrbe Nagib od 1 p / m Udaljenost od vodene brtve do odvoda bez ventklapan u cm. Odjeljak cijevi
kupka 30 mm 100 do 130 40 mm
Tuš kabina 48 mm 150 do 170 40 mm
Zdjela za WC 20 mm Do 1m 100 mm
ljuska 12 mm Do 80 40 mm
bide 20 mm 70 do 100 30 - 40 mm
Kuhinjski sudoper 36 mm 130 do 150 30 - 40 mm
Kombinirana kupka, sudoper i tuš 48 mm Od 170 do 230 50 mm
Središnji odvod (podizač) 100 mm
Zavoja od središnjeg uspona 65 - 75 mm

Nestandardna uporaba proizvoda

Plastične cijevi su uvijek bili prikladni materijali za uređenje različitih vrsta uređaja koji nisu izravno povezani s profilom svrhe cijevi.

Naši poduzetni ljudi često umetnu te nacrte na najneočekivanijim mjestima.

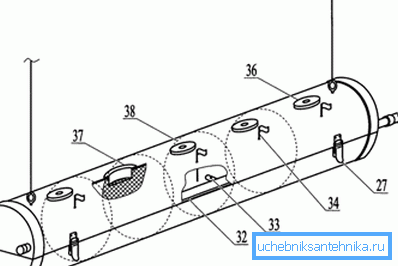

Dijagram hidroponske instalacije cijevi.
  • Vodeći ovdje, naravno, je ventilacija kanalizacijskih cijevi. Sustavi kanalizacijskih sustava s glatkim zidovima izgledaju puno bolje od standardnih kanala ventilacije. Ugradnja takvog ožičenja se brže obavlja, a sam sustav tih, izdržljiv i izdržljiv.
  • Avid vrtlari znaju da je hidroponski ugradnja kanalizacijskih cijevi, napravio svojim rukama, na njihovu učinkovitost može biti veća od većine masovne proizvodnje tvornice opcije, cijena će imati oskudna.
  • Improviziranom zvučnici (Subwooferi) za vozila često se koristi refleks u kanalizacijske cijevi, kao i lako pokupiti potrebne niske frekvencije zvuka.
  • Usisavač kućanstva nije namijenjen fini, praškastim materijalima kao što je cement, a ciklon iz kanalizacijskih cijevi može biti koristan ovdje. Videozapis u ovom članku prikazuje rad takvog uređaja.

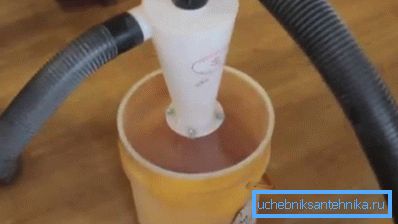

Ciklon iz cijevi.

Također na videu u ovom članku možete pronaći potpune informacije o toj temi.

zaključak

Kao što vidite, kanalizacijske cijevi su praktične i praktične. Pravilnom instalacijom oni će poslužiti desetljećima. Osim toga, osim izravnog odredišta, cijevi se mogu koristiti na različitim mjestima.

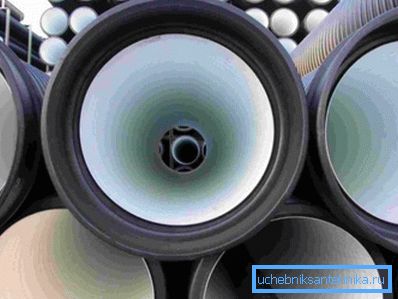

Polimerne cijevi za kanalizaciju.
