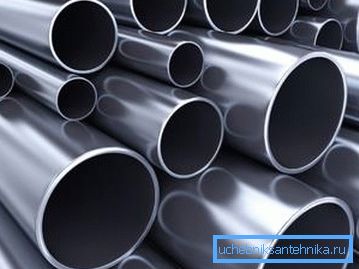

Klasifikacija čeličnih cijevi označava njihovu svrhu i

Čelične cijevi se široko koriste u domaćim i industrijskim građevinama. Oni služe kao elementi otvorenih i zatvorenih sustava koji prevoze razne tekućine i plinove. Nanesite ih i kao dijelove metala.

U svakodnevnom životu obično se koriste za grijanje i vodoopskrbu. Istodobno će obilježavanje čeličnih cijevi potaknuti imenovanje.

Podjela proizvoda

Postoji šest vrsta proizvoda opisanih sljedećim svojstvima:

• vrsta materijala, njegova homogenost;
• način proizvodnje;
• oblik poprečnog presjeka;
• odredište.

Vrste čeličnih cijevi prema GOST-u

1. Nomenklatura čeličnih cijevi prema državnim standardima br. 3262 i br. 10705/80 namijenjena je ugradnji vodovodnih i plinovoda, domaćih i industrijskih sustava grijanja i stvaranja čeličnih okvira.
2. Analozi prema državnom standardu №20295 / 85 koriste se za uređenje glavnih cjevovoda za plin, ulje, jačanje tla i jama.

Ocjene čelika

Osim specifičnog GOST-a, izbor proizvoda trebao bi uzeti u obzir čelični stupanj iz kojeg su proizvodi napravljeni.

Može biti:

• Cm-1;
• Cm-2;
• Cm-3;
• Cm-4;
• Cm-5;
• Cm-6;
• Članak 7.

Zajamčene kvalitete čelika podijeljene su u tri kategorije:

• Pismo A znači mehaničke osobine materijala;
• Slovo B je njegov kemijski sastav;
• Pismo B označava odnos mehaničkih komponenti proizvoda s njegovim kemijskim svojstvima.

Grade A uvijek odgovara gore navedenim vrstama čelika. Naputci uputa, ako je proizvod izrađen od tzv. "Kuhajućeg čelika", dodatno je indeksiran slovima KP, ako je iz "polu-quiescent" analoga - PS. Kada nema takve oznake, metal pripada "tihom" tipu.

Vrste proizvoda u veličini i načinu proizvodnje

Standardne veličine čeličnih cijevi prema promjeru:

• kapilarni analozi - 0,3 / 4,8 mm;
• proizvodi malog promjera - 5/102 mm;
• proizvodi s prosječnim presjekom - 102/426 mm;
• cijevi s velikim promjerom imaju više od 426 mm.

Sekcijska oblika i debljina stijenke

Debljina stijenki cijevi se dijeli na:

• posebno tankog zida;
• Tankih zid;
• normalno;
• debljine;
• naročito debelih zidova.

Tanki analozi imaju debljinu od 1 mm, najdeblji proizvodi - 19 mm.

Obratite pažnju! Prema GOST-u, takva debljina stijenke čelične cijevi čini se mala. Međutim, takvi analozi mogu izdržati unutarnje i vanjsko opterećenje od 20/50 tona.

Postoje dvije klase preciznih proizvoda za strojnu obradu.

1. Vrhunski proizvodi obriškuju krajeve i uklanjaju brazde.
2. Druga klasa je samo izrezana.

Oblik profilnog profila za čelične proizvode podijeljen je u dvije kategorije.

1. Oblikovane cijevi (profil) služe kao elementi metalnih konstrukcija. Mogu biti pravokutni, kvadratični, ovalni, romboidni, rebrasti, segmentni, suzavci, trostruki, šesterokutni, oktaedrični itd.
2. Okrugli su analozi namijenjeni za transport različitih tvari.

      Način proizvodnje

Prema metodi proizvodnje metalnih cijevi podijeljeni su u dvije vrste.

1. Proizvedeno korištenjem različitih metoda zavarivanja: plinski električni; peć (stražnjica); električno zavarivanje pomoću otpornosti.
2. U slučaju bešavne metode proizvedeni su prešani ili valjani (deformirani) vrući i hladni analozi.

Karakteristike koje utječu na cijevi kvalitete potrošača

1. Unutarnja hrapavost čeličnih cijevi dovodi do porasta naslaga i korozijskih proizvoda na njihovim zidovima. To smanjuje propusnost.

Koeficijent hrapavosti čeličnih cijevi može biti različit. Ovisi o načinu njihove proizvodnje i stanja. Slijedi tablica u vezi s ovim problemom.

1. Kada instalirate vlastite čelične mreže, trebate uzeti u obzir promjenu dužine cijevi zbog toplinskog širenja zbog temperaturnih razlika. Koeficijent linearne elongacije čelika je 0,0120 mm / m • K. Slijedom toga, cijev iz njega će se proširiti kada se temperatura mijenja za 50 ° do 6 mm.

Obratite pažnju! Linearna produljenost metalnih proizvoda je 20 puta manja od plastičnih analoga. Takva niska vrijednost parametara je njihova važna prednost.

1. Koeficijent toplinske provodljivosti čeličnih cijevi je vrlo visok - 74 W / m • K. Ova je nekretnina idealna za grijanje mreža i opskrbu toplom vodom. Jer hladna voda je loša, jer cijevi počinju "znojiti", vlažiti i hrđu.

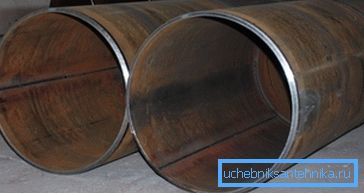

1. S istom debljinom stijenke, bešavni proizvodi su jači od zavarenih kolumni, jer je spajanje slabo područje.
2. Njihova propusnost ovisi o veličini unutarnjeg promjera proizvoda.
3. Debljina stijene utječe na čvrstoću cijevi i njegovu otpornost na visoki tlak.
4. Vanjska prevlaka također igra važnu ulogu. Ako je crna čelična cijev pocinčana, gotovo se ne hrđe. Cijena kromiranih kolegama je visoka, ali osim povećane otpornosti na koroziju, oni također izgledaju vrlo estetski.

zaključak

Ako ste dobro upoznati u označavanju i klasifikaciji čeličnih cijevi, jednostavno možete dobiti točno onu varijetet koja je potrebna.

Videozapis u ovom članku nastavit će s temom.
