Koaksijalna cijev za plinski kotao

Neovisno zagrijavanje uz uporabu plinskog kotla moguće je samo s pravilnim uklanjanjem ispušnih plinova iz njega. Ali nije uvijek moguće instalirati cijev koja prolazi kroz krov, pa je za zidne uređaje razvijen koaksijalni dimnjak.

To je omogućilo smanjenje duljine dimnjaka bez narušavanja potiska, kao i uklanjanje proizvoda izgaranja kroz vanjsku zid zgrade. Ovaj uređaj zaslužuje razgovor o tome detaljnije.

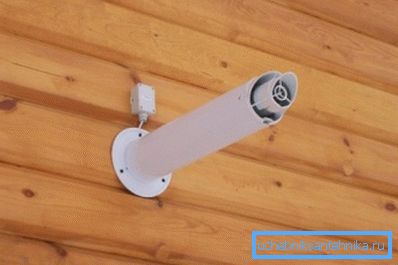

U foto koaksijalnom dimnjaku u drvenoj kući

imenovanje

Rad opreme za grijanje plina trebao bi biti organiziran na takav način da se dobiveni produkti izgaranja učinkovito ispuštaju van, a stalni pristup svježem zraku u zonu plamenika.

Danas se smatra korisnim instalirati zidne ili podne kotlovnice za grijanje koaksijalnim dimnjakom u višekatnim zgradama, što omogućuje rješavanje ovog problema s malim financijskim izdacima i opremom prostora.

Prema pravilima zaštite od požara zabranjeno je ispuštanje dima kroz ventilacijske kanale u stambenim zgradama. Postoje i problemi s pristupom potrebnoj količini svježeg zraka potrebnog za potpuno sagorijevanje goriva.

Ugradnja okomitog koaksijalnog dimnjaka (60x100)

Svrha koaksijalnog dimnjaka je uspješno riješiti ova dva problema istovremeno. Istodobno, njegovo ugradnje pojednostavljuje potreba za bušenjem samo jedne rupice na ležajnom zidu zgrade.

dizajn

Što je koaksijalni dimnjak?

Ovaj uređaj se sastoji od dva kruga:

  • prvi izvuče proizvode izgaranja plinovitog goriva;
  • druga je namijenjena za dobavu potrebne količine svježeg zraka u komoru za izgaranje.

Oni se sastoje od dvije cijevi različitih promjera, umetnute jedna u drugu. Dim se ispušta kroz središnji kanal, svježi zrak teče kroz jaz između njih.

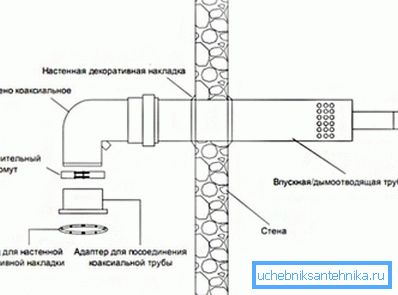

Shema montaže uređaja

Ako pogledate poprečni presjek ovog dimnjaka, vidimo dva kruga, između kojih je mala udaljenost, čija je vrijednost konstantna duž cijele duljine strukture. Ista shema primjenjuju se na zavoje i ostale dijelove koji se koriste tijekom instalacije.

Glavni materijal za vodoravni ili okomiti koaksijalni dimnjak je čelik:

  • pocinčani - cijena je najpristupačnija, međutim, ima ograničeni vijek trajanja;
  • nehrđajućeg čelika uvelike povećava radni vijek uređaja.

Najbolji materijal za dimnjake ovog tipa smatra se čelikom koji može odoljeti supstancijama koje sadrže kiseline. To je izravno povezano s proizvodima izgaranja goriva, koji u svom sastavu imaju vrlo agresivne kemijske spojeve. Potonji mogu oštetiti nezaštićenu površinu strukture.

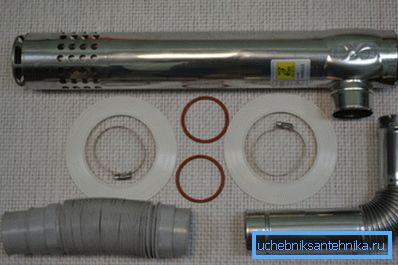

Dimnjak od nehrđajućeg čelika

Što je koaksijalni dimnjak

Sustavi za ekstrakciju dima uključuju sljedeće strukturne elemente:

  • koaksijalna cijev;
  • uređivanje revizije, dizajniran za održavanje dimnjaka;
  • spremnik za skupljanje kondenzata, generiran prolazom dima kroz sustav;
  • koaksijalni nastavak cijevi, duljina koja ne bi smjela biti veća od 3 m;
  • meta, ako trebate povezati dva uređaja;
  • koljena i koljena, potrebno je spojiti dimnjak na kotao i priključiti horizontalne i vertikalne sekcije;
  • zaštitni uređaj i ukrasne pokrivače, ne dopuštajući da vjetar ugasi plamen;

Savjet: ako se koristi vodoravna ugradnja dimnjaka, dodajte električni ventil za ispuštanje sustava, osiguravajući stabilan prijelaz u njega.

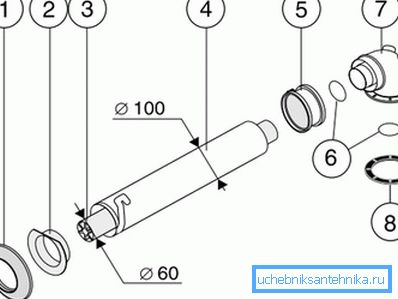

Strukturni elementi uređaja

Prednost uređaja

Stručnjaci kažu dobre karakteristike izvedbe takvih dimnjaka. Oni također pružaju sigurno radno okruženje za plinsku opremu.

Danas postoji nekoliko tvrtki koje se specijaliziraju za proizvodnju takvih proizvoda. Mnogi od njih opskrbljuju svoje proizvode na domaćem tržištu plinske opreme. U nastavku se uzimaju u obzir pozitivne strane koaksijalnih dimnjaka:

tehnologija
  1. Sustav se sastoji od dva kruga.
  2. To omogućuje značajno zagrijavanje svježeg zraka koji ulazi u plamenike, smanjujući potrošnju energije i povećavajući učinkovitost kotla.
  3. Zahvaljujući ovom parametru, dovoljna količina zraka potrebna za potpuno sagorijevanje goriva ulazi u komoru za izgaranje.
instalacija Ugradnja nije problem, jer je potrebno samo na jednom otvoru O 200-250 mm probijati na noseću stijenku.
sigurnosni Vanjska površina uređaja ne zagrijava se na kritičnu temperaturu. Ovaj je aspekt vrlo važan za drveno kućište.
asortiman Danas industrija nudi elemente sustava različitih veličina. To omogućava odabir potrebnog promjera za kotlove bilo kojeg kapaciteta. Na primjer, koaksijalni dimnjak veličine 60100 može se koristiti za opremu kapaciteta do 30 kW.

montiranje

Preporučujemo da se ne uključe u instalaciju opreme za plinsku kotlinu u stanu ili privatnoj kući s vlastitim rukama. Da biste to učinili, postoje posebna ovjerena profesionalna poduzeća koja ne samo da će instalirati, već i opremu pod jamstvom.

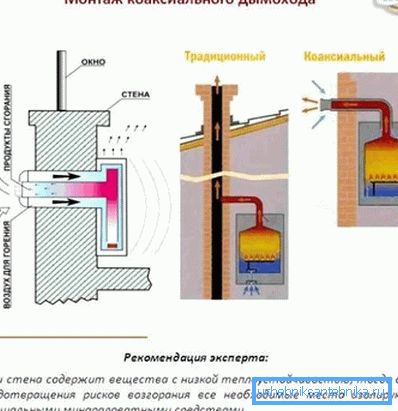

Instalacija dimnjaka

U nastavku se uzimaju u obzir pravila koja se moraju poštivati ​​prilikom instaliranja koaksijalnog dimnjaka:

  1. Uputa omogućuje instalaciju cijevi u vodoravnom, okomitom položaju i pod kutem. U prvom slučaju, postrojenje treba osigurati minimalnu nagibu (od 3?) Prema kolektoru kondenzata.

Savjet: ovaj sustav zahtijeva ventilator koji može pružiti normalnu vuču.

  1. Vertikalni koaksijalni dimnjak za plinski kotao se uglavnom koristi kada je nemoguće održavati regulacijske udaljenosti na plinovodima, prozorima i drugim objektima. Treba upozoriti da će takav sustav zahtijevati velika financijska ulaganja.
  2. Najmanja udaljenost od tla do izlaza dimnjaka (kada je instalirana na prvom katu) je 1-1,5 m. Dimnjak bi također trebao biti smješten iznad pecnice i 1,5 m.
  3. Instalacija dimnjaka može se provesti ne više od 2 koljena.

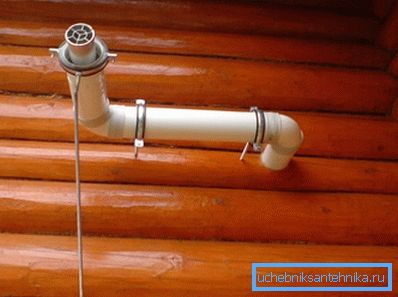

Uređaj dimnjaka s dva koljena
  1. Udaljenost do prozora mora biti najmanje 600 mm (u svim smjerovima i ravninama), do plinskih cijevi - više od polovice promjera dimnjaka.

Postoje i drugi specifični zahtjevi koje samo stručnjak može shvatiti, posebno mnoge nijanse prilikom montaže kondenzatora i uređaja za reviziju. Preporučujemo da se sigurno i pouzdano rukovanje opremom za grijanje plina povjerite njegovim instalacijama profesionalnim timovima.

zaključak

Neovisno zagrijavanje omogućava samostalno reguliranje potrošnje plina i osigurati stan ili kuću visoke kvalitete topline.

Veliku ulogu u tome igra koaksijalni dimnjak, zahvaljujući kojemu je uspjelo stvaranje sustava, proizvodi izgaranja iz kojih se izvlače kroz nosive zidove zgrade. Rad s opremom za plin smatra se opasnim, stoga vjerujte njihovu izvedbu profesionalcima. Videozapis u ovom članku pomoći će vam da pronađete dodatne informacije o ovoj temi.
