Koji promjer cijevi treba odabrati za grijanje: opis

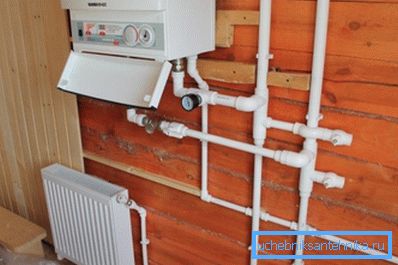

Kada potrošite grijanje u stanu ili privatnoj kući, uz materijal korištenih cijevi, treba razmotriti i dimenzije njihovih dionica. Oni određuju količinu tekućine koju treba prenijeti za određenu jedinicu vremena, što značajno utječe na performanse cjelokupne strukture. Razgovarat ćemo o tome kako pronaći taj pokazatelj.
Odnos između poprečnog presjeka plinovoda i kapaciteta tlaka u njemu

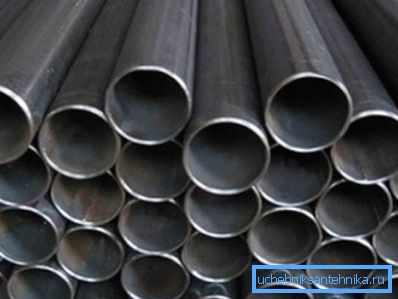

Za početak, vrijedno je razbiti mit o tome što je deblji cijev, što je intenzivnije kretanje rashladnog sredstva u njemu. S pretjeranim povećanjem promjera, tlak u sustavu može pasti tako da grijanje u kući neće postati potpuno. Da biste to spriječili, pročitajte sljedeću tablicu koja navodi parametre rashladnog sredstva za najčešće vrste cjevastih proizvoda:
| Pogledajte cijev | Potrošnja, m3/ h | Brzina, m / s | Gubitak glave, m / 100 m |
| Čelični novi 133? 5 | 60 | 1.4 | 3.6 |
| Čelični stari 133? 5 | 60 | 1.4 | 6.84 |
| PE 100 110 x 6.6 (SDR 17) | 60 | 2.26 | 4.1 |
| PE 80 110 8 8,1 (SDR 13,6) | 60 | 2.41 | 4.8 |
| Čelik novi 245? 6 | 400 | 2.6 | 4.3 |
| Stari čelik 245? | 400 | 2.6 | 7 |
| PE 100 225. 13.4 (SDR 17) | 400 | 3.6 | 4 |
| PE 80 225 - 16,6 (SDR 13,6) | 400 | 3.85 | 4.8 |
| Čelik novi 630? 10 | 3000 | 2.85 | 1.33 |
| Čelik je star 630? 10 | 3000 | 2.85 | 1.98 |
| PE 100 560 33,2 (SDR 17) | 3000 | 4.35 | 1.96 |
| PE 80 560? 41.2 (SDR 13.6) | 3000 | 4.65 | 2.3 |
| Čelik novi 820? 12 | 4000 | 2.23 | 0.6 |
| Čelični stari 820? 12 | 4000 | 2.23 | 0.87 |
| PE 100 800 - 47,4 (SDR 17) | 4000 | 2.85 | 0.59 |
| PE 80 800 ± 58,8 (SDR 13,6) | 4000 | 3 | 0.69 |
Značajke odabira
Kako odabrati promjer cijevi za grijanje? Let's pogledajte početak sa svojim opisom.
opis
Izbor promjera cijevi za grijanje određuje se sljedećim karakteristikama:

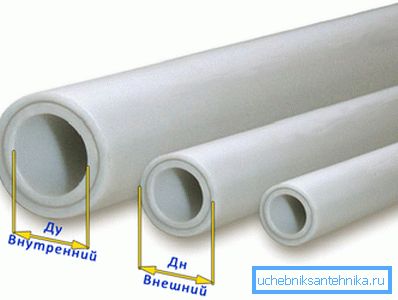

- Udaljenost između unutarnjih zidova - unutarnji promjer cijevi. Ovo je najvažniji pokazatelj koji pokazuje propusnost budućeg dizajna.
- Udaljenost između vanjskih zidova - vanjski promjer. Razvrstavaju se u:
| klasa | Parametar cm |
| mali | 0,5-10,2 |
| prosječan | 10,2-40,6 |
| velika | 40,6 ili više |
- Uvjetni prolaz. Vrijednost odjeljka zaokružuje se i pretvara se u inčne jedinice.

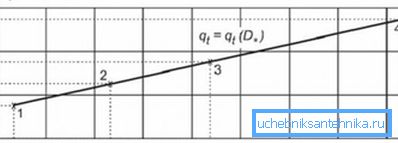

Razlika između vanjskih i unutarnjih promjera je debljina stijenke proizvoda koja utječe na prijenos topline cjevovoda.
Manje ili više
Nakon izračuna, vrijednosti mogu imati određeni raspon, u kojem smjeru je bolje odstupiti: na veći ili manji?

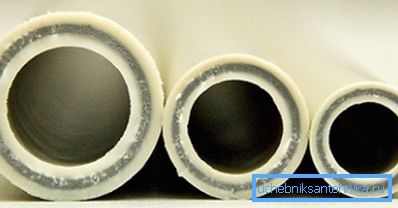

Stručnjaci smatraju da je racionalnije koristiti mali dio iz nekoliko razloga:
- U cjevovodu postoji manja količina rashladne tekućine koju treba grijati. Time se smanjuje trošak rada sustava grijanja.
- Lakše je napraviti instalaciju ručno.
- Manja cijena tankih cijevi u usporedbi s debljim uzorcima.
Savjet: ne biste trebali posebno podcijeniti rezultate izračuna, jer će značajno smanjiti učinkovitost sustava grijanja i učiniti ga vrlo bučnim.
Treba imati na umu da je idealna brzina između 0,3 i 0,7 m / s.
Izvođenje izračuna
Da bismo razumjeli bit procesa, razmotrimo ga na primjeru pronalaženja optimalnog poprečnog presjeka za cijevi za grijanje smještene u prostoriji od 20 m2.
Upute su sljedeće:
- Prije svega, nalazimo pokazatelj potrebnog prijenosa topline. Ako zidovi imaju izolaciju, a stropovi ne prelaze tri metra, a za svakih deset kvadratnih metara potrebno je 1 kW toplinske energije. Zamijenite našu verziju i dobijte 2 kW.
- Zatim dodamo potrebnu dvadeset posto rezervi, što u konačnici daje 2,4 kW.
Savjet: Preporučujemo upotrebu kalkulatora prilikom izračunavanja online računa. Takav program može značajno pojednostaviti zadatak i izbjeći tipične pogreške.
- Ako u sobi ima prozora, dodajte isti broj baterija s kapacitetom od najmanje 1,2 kW. Obično se postavljaju izravno ispod prozorskih otvora.
Važno: vrijednost snage može potrajati više, ali ni u kojem slučaju manje, budući da se vaš sustav neće nositi sa svojim zadatkom.

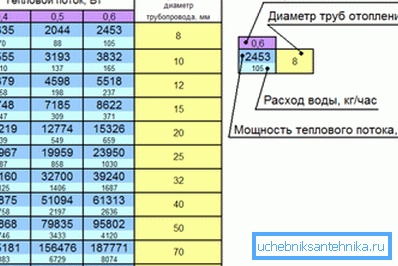

- U tablici koja sadrži unutarnje promjere nalazi se dobivena snaga od 2400 W. Tamo vidimo da su cijevi s promjerom od osam milimetara pogodne za određeni sustav grijanja. Brzina tekućine će biti jednaka 0,6 m / s, brzina protoka - 105 kg / h i točna toplinska snaga - 2453 vata.
Također je dopušteno koristiti cijevi promjera deset milimetara, a brzina rashladnog sredstva će se smanjiti na 0,4 m / s, protok će se povećati na 110 kg / h, a kapacitet će se povećati na 2555 W.
zaključak
Odabir promjera cijevi za grijanje je vrlo važan zadatak, a izvedba cijelog sustava ovisi o točnosti ove faze. Preveliki proizvodi mogu prestati obavljati svoje funkcije, a previše tanki će raditi neučinkovito i bučno (vidi također članak Vanjski promjer cijevi - sve što trebate znati o dimenzijama).
Stoga je potrebno uzeti u obzir sve pojedinosti prilikom izračuna i donošenja odluka kako bi se postigao maksimalni učinak. U članku smo naveli sve informacije potrebne za to.
Na prikazanom videu možete upoznati dodatne materijale koji imaju izravan utjecaj na razmatranu temu. Budite oprezni prilikom izračuna!
