Kolektor grijača: svrha, prednosti i ugradnja

Grijanje kolektor je glavni čvor sustava za zagrijavanje zračenja, što je danas jedno od najnaprednijih i najnaprednijih rješenja. Razgovarat ćemo o glavnim strukturnim značajkama kolektora za grijanje, razmotriti vrste češlja i dati niz savjeta koji će vam pomoći da instalirate kolektor za grijanje vlastitim rukama.

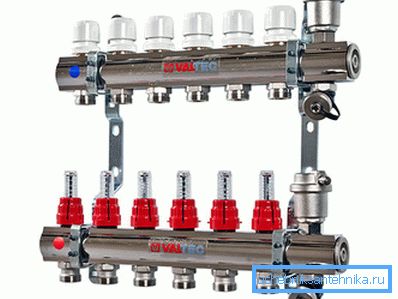

Kolektor za grijanje privatne kuće.

Sustav grijanja kolektora

Kolektor u sustavu grijanja radijalnog tipa.

Razmislite o kolektoru grijanja zajedno s obzirom na radijalni izgled rashladnog sredstva, tako da će lakše razumjeti njegove glavne funkcije i prednosti.

Kao što znate, postoje tri glavne vrste ožičenja cijevi:

  1. Jedan dizajn cijevi. Ovdje su radijatori spojeni u seriju, odnosno rashladno sredstvo se prenosi na prvi uređaj, a zatim prolazi kroz bateriju i ulazi u slijedeću, postupno prolazi kroz cijeli krug i vraća se u kotao. Očito je da se nakon svakog radijatora voda ohladi i baterije se ne zagrijavaju neravnomjerno;
  2. Dvoslojna shema. Ovo rješenje osigurava opskrbu vodom kroz jednu cijev, a izlaz na drugi, odnosno krug, sastoji se od dvije linije, između kojih su paralelno povezani radijatori. Ova shema omogućuje vam zagrijavanje uređaja ravnomjernije;
  3. Oblik zrake. Rashladno sredstvo se dovodi u distribucijsku jedinicu (kolektor sustava grijanja), odakle dolazi do svakog hladnjaka kroz odvojenu cijev, a zatim se vraća kroz povratne cijevi, skuplja češaljom i ulazi u kotlu. Tako je moguće postići najjednostavniju raspodjelu topline u sobi.

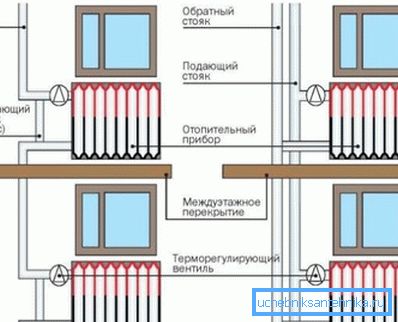

Jednostruki cijevi i dvije cijevi ožičenja.
Izgled zrake.

Obratite pažnju! Kao što vidite, u radijalnoj shemi postoji mnogo krugova, po jedan za svaku bateriju. Dakle, za normalan rad sustava, potrebna je cirkulacijska crpka koja može dati potrebne parametre tlaka i brzine cirkulacije rashladnog sredstva.

Širina zraka omogućuje zagrijavanje svakog pojedinog radijatora što je moguće ravnomjernije, štoviše, omogućava namještanje intenziteta opskrbe toplinom svakoj bateriji.

Kabelski razvodnik za grijanje radijatora s češljevima za hranjenje i povratak.

Također u ovoj shemi možete isključiti bilo koji uređaj bez mijenjanja rada cijelog sustava, au visokim zgradama možete isključiti cijele etaže bez prekidanja protoka rashladnog sredstva na druge dijelove zgrade.

Da bi se ostvarile te prednosti, koriste se grijači kolektora, koji su uključeni u distribucijski čvor u obliku para uređaja - češlja za hranu i povratak. Vezanje ventila za grijanje, ventila i odvodnih ventila, mjerača protoka i termostatskih glava omogućuje automatsko reguliranje temperaturnih uvjeta na svakom pojedinačnom uređaju za grijanje.

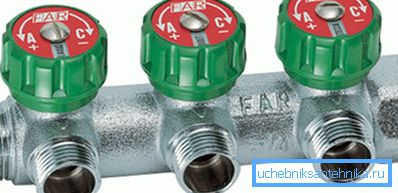

Korištenje mjerača protoka omogućuje prilagodbu protoka.

Obratite pažnju! Najčešće se takva ožičenja koristi u izgradnji sustava grijanja privatnih kuća i vikendica, no ova se shema može primijeniti iu stanu s centraliziranim prijenosom topline. Treba imati na umu da se cijev najbolje izvodi pod podom.

Druga prednost radijalnog izgleda je mogućnost sakrivanja cjevovoda ispod osnovne ploče ili debljine poda. Često, ova značajka utječe na izbor izgleda.

U sustavu

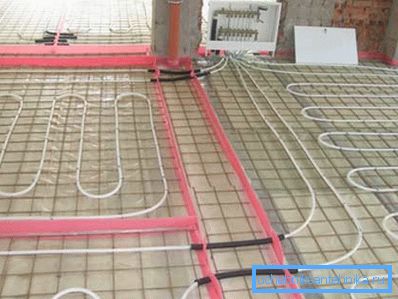

Također ne spomenuti takav sustav kao "topli kat". Ovdje konture nisu povezane s radijatorima, već su postavljene na poseban način u podnog estriha kako bi se zagrijali.

Jedini značajan nedostatak ovog rješenja je visoka cijena materijala i rada.

Četka za grijanje

dizajn

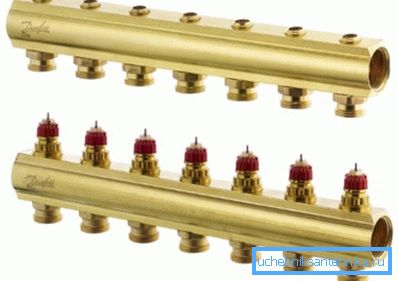

Kolektor za grijanje sastoji se od dva češlja.

Češalj je cijev od tri ili četvrtine cijevi, rupe na čijim krajevima su navojene. Jedan kraj je spojen na dovodnu ili odvodnu vodu, a drugi je zatvoren utikačem, otvorom za zrak i / ili slavinom za ispuštanje rashladne tekućine iz sustava.

Vremenom ćete moći ukloniti kapu ili slavine i dodati nove veze na češalj kako biste proširili sustav grijanja ili povezali "toplom podu".

Češalj može biti proširen s novim vezama ili utopljen.

Osim toga, cijev je opremljena slavinama za spajanje grijaćih cijevi i utora za montažu upravljačkih ventila. U pravilu, dio isporuke opremljen je ventilima za mjerenje protoka koji reguliraju protok, a povratni dio - s toplinskim glavama, koji mjere temperaturu vode za povratak i, prema potrebi, otvaraju ili zatvaraju mjerače protoka.

Armatura za remenje češlja.

Obratite pažnju! Cjevovod je moguć s jednostavnim podiznim dizalicama: u ovom slučaju, kontrola se provodi ručno. Dizalice moraju biti instalirane, potrebne su za odspajanje uređaja s mreže kako bi popravili ili zamijenili neispravne dijelove.

Jednostavan razdjelni razdjelnik.

U slučaju jednostavnog remenja s dizalicama, nisu potrebni priključci za armature, tako da češalj može imati jednostavniji dizajn. Vrste dizajna će se raspravljati u sljedećem odjeljku.

vrsta

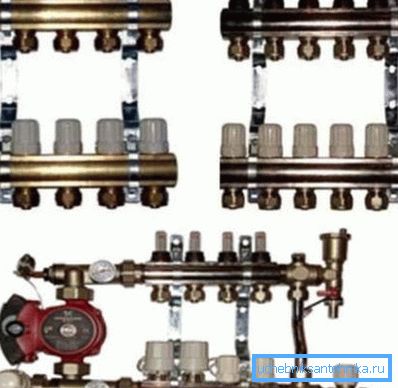

Mjesta za grijanje mogu varirati u opremi, materijalu i češlju.

Postoje različiti modeli distributera, koji se razlikuju u cijelom kompletu remenja, materijala, proizvođača i dizajna. Moguće je i razlike ovisno o svrsi uređaja.

Najučinkovitiji i pouzdani modeli marke opremljeni su svim potrebnim uređajima i priborom.

Sastav takvih proizvoda može uključivati:

  • Krmni i rebrasti češalj. U pravilu, od kvalitetnog mesinga ili nehrđajućeg čelika;
  • Cirkulacijska pumpa;
  • Mjerila protoka na distribucijskom distributeru;
  • Termostatske glave na čvoru za skupljanje;
  • Ventil zraka Mayevsky ili slavina za evakuaciju zraka iz sustava;
  • Dizalica za ispuštanje rashladne tekućine;
  • Mjerač tlaka za regulaciju tlaka;
  • Nosači ili drugi montirani hardver;
  • Savijanje za spajanje cijevi za ožičenje.

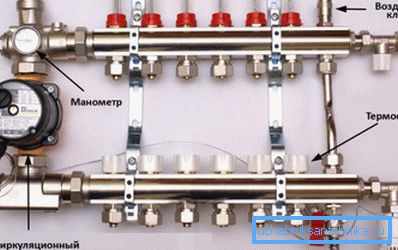

Fotografija prikazuje korporativni kolektor za grijanje radijatora.

Obratite pažnju! Modeli marke su sastavljeni i opremljeni svim značajkama opreme i dizajnu češlja. Pojedinosti takvog sustava u pravilu su oblikovane jedna za drugu i rade najučinkovitije u ovoj međusobnoj konfiguraciji.

Troškovi visokokvalitetnih sklopova od vodećih tvrtki mogu doseći 20-30 tisuća rubalja. Ako vam je to previše skupo, možete koristiti jednostavnije i jeftinije uređaje.

Jeftinija vrsta distributera.

Manje složena varijacija je palubna mjedena cijev s pola centimetarskim žičanim spojevima. Dijelovi napajanja opremljeni su samo utičnicama, a na stražnjem dijelu češlja nalaze se utori za ugradnju termostata ili mjerača protoka. Odabir i ugradnja ventila mora se obaviti samostalno.

Međutim, to nije najjednostavnija opcija, postoje i kineski produkti:

Lijevani model s dizalicama.

Čak i jeftinije košta model lijevanja s kontrolnim ventilima proizvedenim u Kini. Postoje mogući problemi vezani uz pogoršanje brtvila i propuštanja na području sklopa ventila. Zamjena brtvila je često teška ili nemoguća zbog oblikovanog dizajna proizvoda.

Također možete pronaći plastične modele ventila. Oni se razlikuju po niskoj cijeni i prilično dobroj kvaliteti, ali njihova pouzdanost je upitna. Budući da još nema pouzdane statistike i radnog iskustva, vrijeme je da se kaže o trajnosti.

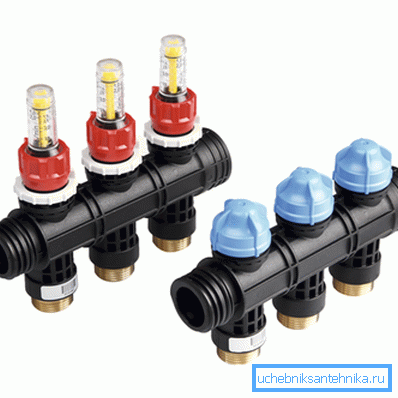

Plastični proizvodi za distribuciju kolektora.

Konačno, možete sastaviti sklop polipropilenskog distributera tako što ćete udarati u čašu u armaturu. To je najjeftiniji i najlakši način, ali njegova pouzdanost teži negativnim vrijednostima, što omogućuje privremeno zatvaranje takvog rješenja.

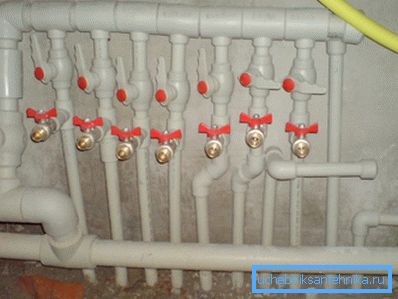

Polipropilenski distributer - najjeftiniji i nepouzdani izbor.

Obratite pažnju! U slučaju ograničenog proračuna, ne biste trebali spasiti na grijanje, bolje je smanjiti troškove dorade ili unutarnje užitke, jer će nesreća s propuštanjem vode ključati koštati mnogo više, a ukrasi će prvo poginuti.

montiranje

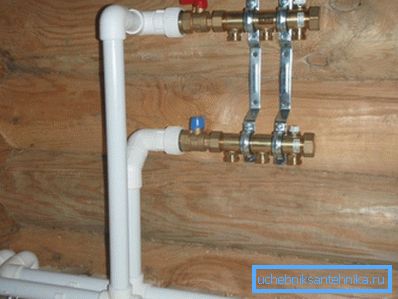

Razmislite o redoslijedu instalacijskog rada.

Instalacija grijača započinje ugradnjom matrica na nosač. Zatim odvrnite vijke i postavite ventil za odzračivanje i odvod.

Zatim uklanjaju kape iz utora i postavljaju mjerače protoka za protok te stavljaju termostate na povratni tok. Ako crpka nije u početku instalirana, ugrađena je.

Crpka se obično stavlja na povratnu crtu.

Nakon toga, držač se montira na zid ili u razvodni ormar. Kada se komplet montira i montira, spojite cijevi hladnjaka ili obrise toplog poda. Na kraju, glavne cijevi su povezane i sustav je crimped pomoću posebne pumpe.

Za smanjenje temperature vode na toplom podu pomoću jedinice za miješanje.

Obratite pažnju! Ova uputa nije konačna i može varirati ovisno o korištenoj opremi i konfiguraciji sustava.

zaključak

Grijanje kolektora je najnaprednija shema vode za grijanje prostorija. Za njegovu primjenu koriste se različiti modeli distributera, od kojih su najučinkovitiji brandirani europski proizvodi s kompletnim setom. Videozapis će vam pomoći da bolje razumijete tu temu.
