Kompresija za bakrene cijevi: proizvodi od polietilena,

Kako su zupčasti elementi za bakrene cijevi? Što je s uređajima slične funkcionalnosti za čelik (obični i valoviti od nehrđajućeg), metal-plastiku i polietilen? Ima li ova klasa oprema neke posebne probleme? Pokušajmo to shvatiti.

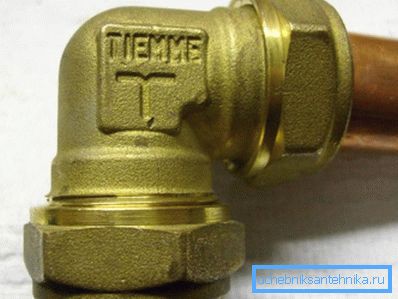

bakar

Kako se bakrene cijevi spajaju prstenastim spojnicama ovisi o vrsti tih spojeva.

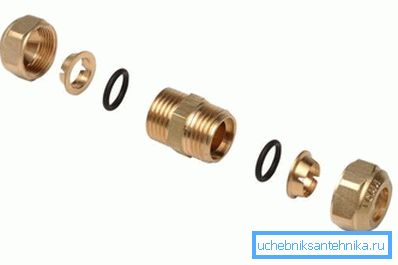

Meka brtva

U tom slučaju, nepropusnost je osigurana širenjem gumene ili silikonske brtve prstena, koja je pričvršćena između tijela pričvršćenja i prstena razmaka, kada je matica zategnuta. Metoda sastavljanja spoja općenito je prilično očita.

Na cijevi odgovarajućeg promjera naizmjenično se nose:

1. Matica s maticom.
2. Prsten zadržavanja.
3. Seal.

Zatim se cijev umetne u tijelo priključka, nakon čega se zatezna matica zategne - najprije ručno, zatim 1-2 zavoja pomoću para podesivih ili otvorenih ključeva. Jedan ispravlja položaj tijela, drugi zakreće maticu.

Prednosti takve sheme povezivanja su očite: ne zahtijeva podrezivanje i kalibriranje ruba cijevi i može se obaviti vlastitim rukama pomoću najjednostavnijeg alata.

Cijena jednostavnosti instalacije je prilično razumna pouzdanost: s značajnim mehaničkim opterećenjem, sasvim je realno da se cijev izvuče iz zgloba. Odakle dolazi teret? Izvanredno - barem s vodenim čekićem koji prati strujanje vode; međutim, igre djece aktivne dobi su barem destruktivne za vodovod.

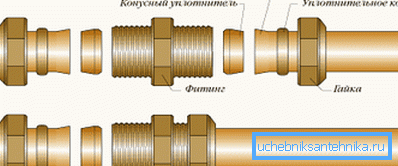

Pristajanje zvona

Druga shema povezivanja dizajnirana je za žarene bakar i koristi svoju plastičnost, mogućnost deformiranja pod opterećenjem. Zatezanje osigurava konus koji graniči kraj cijevi, na koji ga privlači matica i brtveni prsten. Spoj je jači i, što je još važnije, izdržljiv: ostat će hermetičan, čak i kod dugotrajnog pregrijavanja, što je štetno za gumu.

Upute za montažu veze u ovom slučaju mnogo je teže.

1. Cijev je ukrašena posebnim nožem.. Stražnjica treba biti strogo okomita na njegovu os.
2. Zatim se preko njega spusti spojna matica i brtveni prsten..
3. Rub se baca tako da dolazi do brtve konusa, nakon čega ga privlači matica matice i brtveni prsten na tijelo priključka..
4. Ručno učvršćena matica zategnuta je parom tipki. Nemojte pretjerivati ​​s naporom: razbijte nit na mjedi, i jednostavno prekidajte maticu.

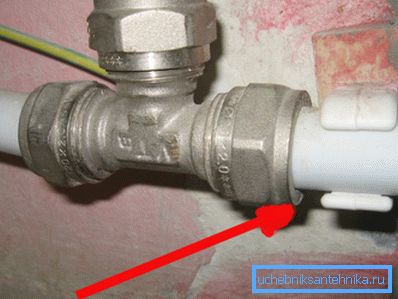

Metalna plastika

Kako su zupčasti elementi za metalne cijevi?

Cijev se razlikuje od većine alternativnih rješenja u svojoj maloj krutosti prstena. Ova svojstva nadoknađuje priključak, koji se koristi kao čahura: podijeljeni prsten oblači rub metal-polimerskog cjevovoda na svojoj površini.

Dodatno brtvljenje veze:

• Fluoroplastično sredstvo za pranje između kraja cijevi i mjesta na kojem je pričvršćen. Prilikom zatezanja matice, stražnjica se pritisne na njega zategnutim prstenom.
• Par prstenastih brtvila na ugradnji u utorima obrađenim na svojoj površini.

Kako se crimpovi ugrađuju na metal-plastične cijevi?

1. Cijev se obrađuje nožem za rezanje metalne plastike.

Usput: autor je vrlo dobar s brusilicom s reznim kotačićem za metal. Glavna stvar - napraviti rez, strogo okomito na uzdužnu os.

1. Kalibriran je bilo kojim predmetom odgovarajućeg promjera. Cilj je eliminirati ovalitet u blizini stražnjice.
2. Remen se uklanja iznutra. Ova jednostavna mjera pomoći će da ne gurne gumene o-prstene.
3. Kapica matice i podijeljeni prsten izvlače se s cijevi, nakon čega se stavlja na spojnicu. Gumeni prsteni mogu se podmazati tekućim sapunom. Glavna stvar - nemojte ih slomiti i nemojte se prebaciti na korak.
4. Razdvojni prsten je pomaknut do kraja, nakon čega se matica za pričvršćivanje zateže - ručno, a zatim pomoću par tipki.

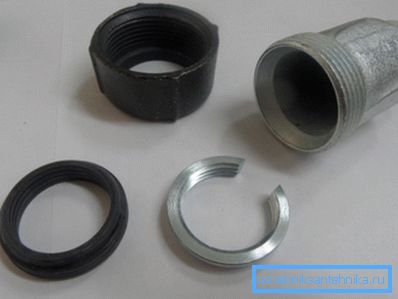

čelik

Komprimirani elementi za čelične cijevi - obični, izrađeni od crnog i pocinčanog čelika i izrađeni od valovitog nehrđajućeg čelika - postavljeni su gotovo isti. Zapravo, njihov dizajn točno ponavlja uređaje koje smo već proučili za spajanje čvrste bakra: isti matica, prstenovi i O-prsteni.

Kako montirati takvu vezu u slučaju crnih čeličnih cijevi?

1. Površina cijevi pažljivo se čisti od slojeva boje i hrđe. Rad se lako izvodi s oštrim nožem.
2. Ako je ovalitet prisutan, uklanja se. S nekom vještinom za tu svrhu, možete koristiti obični ključ za plin.

Napomena: može ostaviti duboke ogrebotine na površini, što je neprihvatljivo. Ako se to dogodi, nemojte biti lijeni ukloniti zastoj s datotekom.

1. Postupno pomaknite maticu, podijeljeni prsten i brtvu na kraj cijevi.
2. Umetnite rezultirajuću strukturu u tijelo i pritegnite maticu pomoću par tipki.

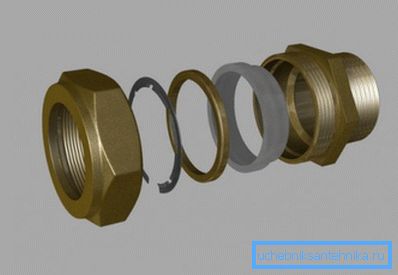

U slučaju valovitog nehrđajućeg čelika, naravno, prve dvije točke mogu biti izostavljene.

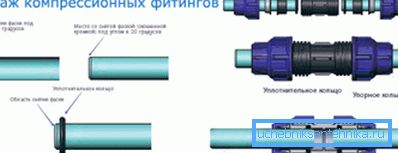

polietilen

Komprimirani elementi za polietilenske cijevi, za razliku od svih prethodno opisanih, nisu izrađeni od metala (mesinga, bakra ili čelika), već istog polietilena. Druga značajna razlika je ta da su montirani bez alata: matice se stisnu samo ručno.

Korisno: maksimalni promjer kompresijskih armatura za polietilen, uzevši u obzir tu osobinu, ograničen je na 32 milimetra.

Uređaj za spajanje je praktički isti kao i gore opisani: čvrstoća je osigurana prstenastom brtvom, koja se, kada je matica matice zategnuta, otvori zaustavnim prstenom. (Vidi također Drainpipes: Značajke.)

Kako montirati vezu?

1. Sve površine se čiste od prljavštine.
2. Vanjska širina se uklanja s kraja. To će omogućiti da cijev ulazi u priključak s minimalnim otporom.
3. Sjedalica, potisni i brtveni prstenovi odvezeni su od kraja cijevi, a zatim, nakon umetanja u tijelo, natrag. Žica, kako se sjećamo, samo je ručno zategnuta.

problemi

Naravno, nije bilo bez njih. Navodimo najčešći problem kompresijskih zglobova.

zaključak

Nadamo se da će materijal koji se nudi čitatelju pomoći u samonastavljanju i popravljanju vodovoda. Kao i uvijek, video u ovom članku sadrži dodatne tematske informacije. Sretno!
