Kvadratne i pravokutne cijevi - vrste i značajke ovog tipa

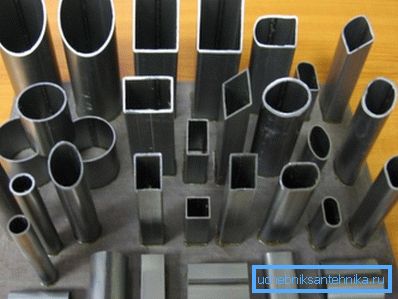

Četverokutne i pravokutne cijevi sada se aktivno koriste u gotovo svim područjima industrije. Ova konfiguracija značajno povećava tehničke karakteristike čvrstoće potrebne u građevinarstvu, automobilskoj izvedbi i proizvodnji namještaja. Svake godine raspon profilnih cijevi stalno raste, u usporedbi s rasponom koji je proizveden prije 20 do 30 godina, povećan je za više od 2 puta.
Zašto pravokutnik

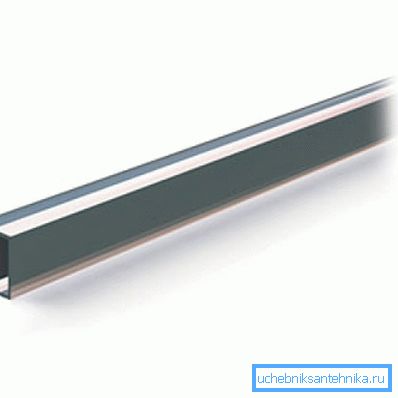

Okrugli dio dobro je prilagođen za transport tekućina ili plinova. Cilindrični oblik drži pritisak bolje i puno je lakše proizvesti. Ali proizvodi profila otporniji su na vanjska opterećenja. Konfiguracija i dimenzije pravokutnih cijevi su takve da imaju 2 poprečna rebra.
Vrste proizvoda
Sve cijevi s kvadratnim ili pravokutnim dijelom su uobičajeno podijeljene u 3 tipa.
- Najčešći tip se smatra zavarenom konstrukcijom.. Takav proizvod izrađen je od savijenog lima i zavaren na posebnoj opremi. Pravilno su propisane metalne zavarene pravokutne cijevi prema GOST 30245. Cijena takvih proizvoda je najprihvatljivija, stoga se češće koriste.

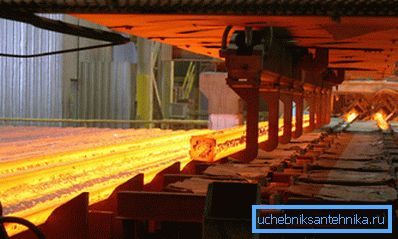

- Vruće valjani proizvodi, imaju prilično visoke radne karakteristike, skuplje su u proizvodnji, ali ova tehnologija omogućuje proizvodnju cijevi s jasno definiranim parametrima.
- Strukture napravljene na hladnim valjaonicama, u početku imaju visoku čvrstoću, ali slabu elastičnost. Za povećanje elastičnosti tehnologije koristi se "odmor". Metal se zagrijava do određene temperature i polako se hladi.
Važno: svaki asortiman pravokutnih cijevi prema GOST 8639 82 regulira proizvodnju valjanih proizvoda na cijevnim valjaonicama za toplo i hladno valjanje.
Koje su prednosti kvadratnih i pravokutnih proizvoda?
- Kao što je ranije spomenuto, zbog prisutnosti prirodnih paralelnih ukrućenja, takve strukture imaju mnogo veću čvrstoću od vruće valjanih cijevi istog dijela. Plus, toplo valjani metal je nesrazmjerno teži i prostran.

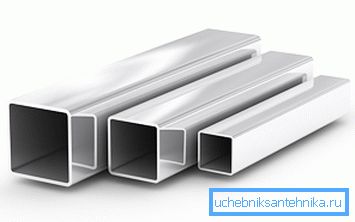

- Trenutačno gotovo svi metalni proizvodi podliježu antikorozivnom tretmanu, što značajno povećava životni vijek. Nehrđajući i legirani čelici u početku ne trebaju takvu obradu.
- Pravokutni ili kvadratni oblik cijevi dobro je postavljen na vertikalne i horizontalne ravne površine. Takve izvedbe prikladne su za prekrivanje svih završnih materijala.
- U šupljim proizvodima lako je postaviti bilo kakvu komunikaciju. Od kabelske linije do vodoopskrbe.

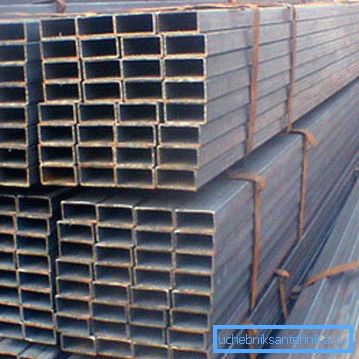

- Pravokutni ili kvadratični dizajn prikladniji su za pohranu, pakiranje i transport, u usporedbi s kružnim dijelom, ti proizvodi zauzimaju mnogo manje prostora.
Što se tiče izračuna
Pokrivanje cijelog raspona pravokutnih cijevi u jednom članku je nerealno. Ali glavna stvar koju treba zapamtiti je da je tijekom kupnje i prijevoza težina pravokutne cijevi od velike važnosti, jer metalne baze oslobađaju proizvode prema težini.

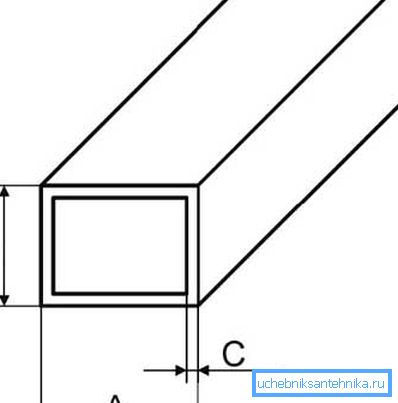

Težina mjerača pravokutne cijevi ovisi o veličini u presjeku i debljini stijenke. Pod uvjetima polja, ova se vrijednost može izračunati kao i težina lima. Drugim riječima, za skeniranje dizajna u kvadratnom metru, pomnožite fiksnim, u tablicama, specifičnu težinu ovog metala u gramima i debljini stijenke u milimetrima.
Vrijednosti dobivene takvim izračunima bit će približne. Naravno, možete ih koristiti ako nemate tablicu s točnim podacima pri ruci. Još je bolje ako možete koristiti on-line kalkulator pomoću kojeg možete točno izračunati težinu pravokutne cijevi.
Na primjer, predstavljamo dio tablice sastavljenog prema GOST 8645 82 za čelične konstrukcije. Isti GOST za pravokutne cijevi regulira parametre proizvoda od nehrđajućih, legiranih i drugih posebnih razreda metala.
Težina čelične cijevi.
| Odjeljak pravokutne cijevi | zid | Težina 1m / s |
| 20 X 15 mm | 1,5 mm | 0,810 kg |
| 20 X 15 mm | 2,0 mm | 1,070 kg |
| 25 x 15 mm | 1,0 mm | 0,620 kg |
| 25 x 15 mm | 1,5 mm | 0,930 kg |
| 25 x 15 mm | 2,0 mm | 1.225 kg |
| 30 x 20 mm | 1,5 mm | 1.178 kg |
| 30 x 20 mm | 2,0 mm | 1.554 kg |
| 40 x 20 mm | 1,5 mm | 1.401 kg |
| 40 x 20 mm | 2,0 mm | 1.853 kg |
| 40 x 25 mm | 1,5 mm | 1.554 kg |
| 40 x 25 mm | 2,0 mm | 2,057 kg |
| 50 x 20 mm | 1,5 mm | 1.660 kg |
| 50 x 20 mm | 2,0 mm | 2.198 kg |
| 50 x 25 mm | 1,5 mm | 1.778 kg |
| 50 x 25 mm | 2,0 mm | 2.355 kg |
| 50 x 30 mm | 1,5 mm | 1.849 kg |
| 50 x 30 mm | 2,0 mm | 2.449 kg |
| 50 x 40 mm | 1,5 mm | 2.100 kg |
| 50 x 40 mm | 2,0 mm | 2.790 kg |
| 50 x 40 mm | 2,5 mm | 3.470 kg |
| 60 x 20 mm | 1,5 mm | 1.849 kg |
Važno: u tablicama profiliranih proizvoda naznačeno je teorijska vrijednost mase materijala. Standardi omogućuju odstupanje teorijskih podataka od stvarne težine unutar 12%.
Gdje se koriste cijevi
Sada gotovo svako gradilište koristi profilirani materijal. Zapamtite koliko brzo rastu moderni trgovački centri, paviljoni, izložbeni saloni i slične građevine. Sve je to bilo moguće jer je okvir u njima sastavljen od metalnih greda i profiliranih cijevi.
Izgradnja, jedno od onih područja gdje se traži vanjska stabilnost cijevi. Zbunjenost proizvoda u podupiranju građevinskih objekata nestaje u pozadini. Postoji zasebna GOST za pravokutne cijevi izrađene tehnologijom zavarivanja.
Raspon pravokutnih cijevi prema GOST 30245 2003, trenutno ima najširi raspon veličina za zavarene proizvode.
Važno: I-snopa u svojstvima snage premašuje profiliranu cijev, pa se kvadratne i pravokutne cijevi koriste u srednjim, otvorenim strukturama s prosječnom razinom opterećenja ili na mjestima gdje je estetska strana izdavanja važna.
Ali profilirani proizvodi u graditeljstvu koriste se ne samo za proizvodnju ležajnih greda u visokim zgradama. Ništa manje popularan je ovaj materijal prilikom uređenja lagano opterećenih i tehnoloških struktura.

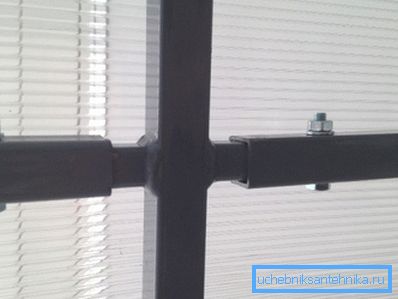

Pravokutna bimetalna ograda može se naći u bilo kojem uredu. Pravokutna plastična cijev, pogodna za uređenje skrivene kabelske linije u visokim zgradama. I konačno, privremeni sklopivi izložbeni ili trgovački paviljoni, u pravilu, izrađuju se upravo iz takvog profila. (Vidi također članak Postavljanje kabela u cijevima: značajke.)

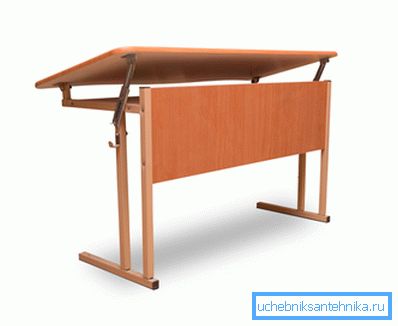

Ovaj se oblik široko koristi u proizvodnji namještaja. Svi smo otišli u školu i zapamtili, ne uvijek lijepi, ali pouzdani i izdržljivi stolovi i stolovi, okupljeni na osnovi kvadratnih ili pravokutnih cijevi. Moderni dizajneri namještaja također ne zanemaruju ove profile.
Sada gotovo svaki pokretni kotač vozilo ima u svom dizajnu nosače elemenata od kvadratnih ili pravokutnih cijevi. Počevši od kolica u zemlji, prikolice za automobil i završavajući sportskim automobilom velikih brzina, svugdje su takve cijevi.
I konačno, zemlje staklenici, koje se brzo okupljaju i brzo okupljaju vlastitim rukama, često su izrađene od točno oblikovanog lakog metala. Upute za montažu takvih struktura traju najviše jednu stranicu i razumljivo je na intuitivnoj razini.
Video u ovom članku prikazuje profilirane cijevi.
zaključak
Nitko neće raspravljati s činjenicom da u prirodi nema univerzalnih materijala. Četvrtaste i pravokutne cijevi također nisu iznimke. Ali u mnogim područjima građevinske i proizvodne industrije oni su neophodni materijal.
