Lijepljenje bakrenim cijevima: 3 metode montaže

Jedan od najpouzdanijih materijala za izgradnju različitih cijevnih mreža je bakar. Cijevi od ovog metala imaju dug životni vijek, najširi raspon radnih temperatura i visoku čvrstoću. Tema materijala ispod je lemljenje bakrenih cijevi s vlastitim rukama.

Nakon što ste ovladali tim procesom, neće vam biti teže postaviti takvu inženjersku mrežu kod kuće.

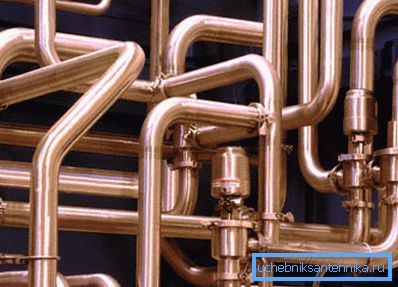

Napajanje - glavna metoda spajanja bakrenih cijevi

Vrste spojeva

Niskotemperaturni dijelovi lemljenja

Ova tehnologija lemljenja bakrenih cijevi koristi se za ugradnju inženjerskih mreža grijanja, vodovoda i drugih sličnih sustava, gdje temperatura transportirane tekućine ne prelazi + 130 stupnjeva Celzijusa. Plamen iz plinskog plamenika u ovom slučaju zagrijava proizvod ne veći od + 450 stupnjeva celzijusa, a veličina dijela iznosi 6-108 mm (vidi također članak Fittings for polypropylene pipes: vrste i njihov tehnički opis).

Kao lemljenje za niskotemperaturno lemljenje koriste se različiti mekani metali: olovo, kositar i tako dalje. Odavde se ta metoda naziva "meke racije". Širina šavova, ovisno o veličini okova, može biti 7-50 mm.

Razmatrana veza vrlo je česta pri instaliranju različitih vodovodnih sustava.

To je zbog sljedećih čimbenika:

  • kada se niskotemperaturno lemljenje ne događa žarenje bakra (što utječe na čvrstoću cjevovoda);
  • radni proces je manje vremena i sigurniji;
  • koji se koristi samo za proizvodnju vodenih transportnih sustava;
  • ne može se koristiti za povezivanje plinovoda.

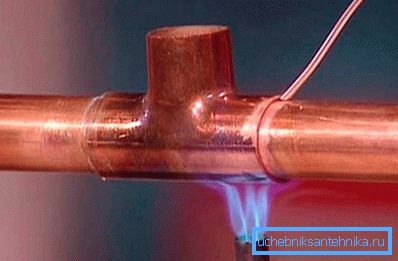

Kada se koristi ljepilo za lemljenje s niskim temperaturama za lemljenje

Visokotemperaturni dijelovi lemljenja

U ovom slučaju, bakrene cijevi su lemljene na temperaturi plamena iznad 450 stupnjeva Celzijusa.

Upotrebljava lem na temelju sljedećih metala:

  • bakar;
  • srebro;
  • ostale legure teže od kositra.

Korištenje ove tehnologije omogućava dobivanje sve-u-jednom spoju, koji ima povećanu čvrstoću i izdržava mnogo višu temperaturu od transportiranog medija.

Drugi naziv za spoj je lemljenje.

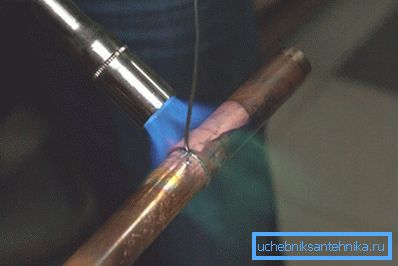

Fotografija prikazuje proces visokotemperaturne lemljenja.

Napajanje bakrenih cijevi se koristi u sljedećim slučajevima:

  • priključak dijelova većih od 28 mm;
  • spajanje dijelova namijenjenih prijevozu tekućine, čija temperatura prelazi 130 stupnjeva Celzijusa;
  • proizvodnja sustava grijanja (ova metoda spajanja omogućuje vam preusmjeravanje iz postojeće inženjerske mreže bez pogoršanja tehničkih karakteristika potonjeg).
  • Upotreba točno lemljenja osigurava instalacijske upute za sustave plinovoda.

Obratite pažnju! Tijekom visokotemperaturne lemljenje bakar se žaruje, zbog čega cijev gubi snagu. Kako bi se ova pojava svodila na najmanju moguću mjeru, nužno je da se hlađenje šava odvija prirodno, a zagrijavanje tijekom lemljenja je što je moguće niže.

Hladna mješavina dijelova

Postoji i veza bakrenih cijevi bez lemljenja. U tu svrhu koriste se posebne spojke za pričvršćivanje, čija je izvedba slična sličnim proizvodima koji se koriste pri radu s polimernim dijelovima.

Vanjsko je hladna spojka slična spoju za lemljenje. Međutim, prvi je dodatno opremljen gumenim brtvama iz posebnih polimera.

Osim toga, postoji odvojiva veza bakrenih cjevovoda. U tu svrhu koristi se spojni spoj.

Podijeljene su u dvije vrste:

  • za spajanje čvrstih i srednjih tvrdih dijelova;
  • za spajanje mekih i polukrutih proizvoda.

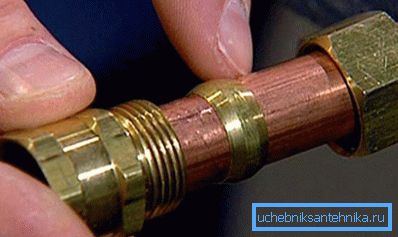

Priključci za kompresiju mogu se koristiti za hladne spojeve.

Radni proces

S obzirom na visoke troškove lemljenja bakrenih cijevi (u slučaju da zaposlite specijaliziranu tim vodoinstalatera za to), preporučujemo da sami obavite sav posao, pogotovo jer cijena poluprofesionalnih plinskih plamenika čini ih vrlo pristupačnim.

Razmotrimo detaljnije svaki od njihovih spojeva.

Opći trenuci

Grijanje cijevi i lemljenja kod niskotemperaturnih lemljenja bakrenih cijevi vrši se pomoću plinskog plamenika.

Različite plinske smjese služe kao gorivo:

  • zrak-propan-butan;
  • zrak-propan;
  • klima acetilen.

Obratite pažnju! U nekim vrstama rada uporaba otvorenog plamena nije dopuštena. Zatim se grijanje obavlja strujom. To ne utječe na brzinu rada, ali na taj način možete postavljati samo proizvode male promjera.

Što se tiče lemljenja, ovdje za postizanje željene temperature može se koristiti samo otvoreni plamen.

Dovoljna toplina može se proizvesti pomoću sljedećih goriva:

  • zrak acetilen;
  • kisik propan;
  • kisik acetilen

Korištenjem ove kombinacije, acetilenske cijevi su izravno zavarene (bez lemljenja). Temperatura plamena u ovom slučaju bi trebala doseći točku taljenja bakra (od 1070 do 1080 stupnjeva Celzijusa).

U trgovinama hardvera postoji mnogo uređaja pomoću kojih možete napraviti bakrene cijevi.

One se mogu podijeliti u dvije glavne kategorije:

  • prijenosni plamenici s jednokratnim balonom za kućnu upotrebu;
  • univerzalni plinski plamenici namijenjeni za korištenje velikih kontejnera i profesionalnog rada.

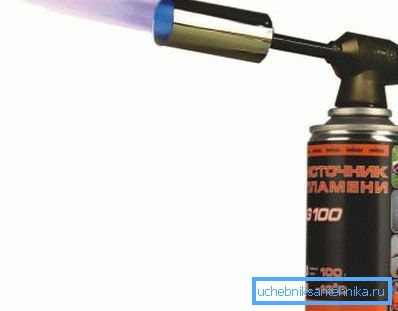

Plinski plamenik s jednokratnim balonom

Opća shema zavarivanja bakrenih cijevi je kako slijedi:

  • rezanje cijevi i uklanjanje kraja brazda;
  • čišćenje do karakterističnog bakrenog sjaja unutarnjeg i vanjskog dijela cijevi na koju će se staviti spoj;
  • kontrola mjesta priključaka i praznine između njih i cijevi;
  • primjena protoka na vanjski dio cijevi (nije nužno u svim slučajevima);
  • sastavljanje veznog čvora;
  • grijanje mjesta za spajanje;
  • punjenje posebnog otvora za ugradnju korištenjem lemljenja;
  • prestanak grijanja;
  • postupno hlađenje šava;
  • uklanjanje ostataka fluida i višak lemljenja.
Cijevni rezač za bakrene cijevi

Priprema cijevi

Izrežite dijelove bakra pomoću sljedećih alata:

  • specijalni rezač - ne stvara brazde, ali može dovesti do smanjenja unutarnjeg promjera dijela zbog zavoja unutar rubova;
  • hacksaws on metal - ne formira zavoj, ali na spoju pojavljuju se mnoge bure koje se moraju ukloniti prije lemljenja.

Obratite pažnju! Zaglađivanje ruba (pri korištenju baklja) dovodi do smanjenja vanjskog promjera cijevi i, posljedično, povećanja ugradbenog praga. Kao posljedica toga, nakon lemljenja veza neće biti uska. Prema uputama, veličina montažnog razmaka može biti 0,02-0,4 mm.

Završetak cijevi nakon rezanja trebao bi imati strog oblik. Ručni kalibrator pomaže postići to. Njegova uporaba osigurava ispravnu veličinu ugradbenog praznina.

Kalibrator za cijevi

Protok se treba primijeniti na cijev odmah nakon što je uklonjena. Strogo je zabranjeno podmazivati ​​s tom tvari unutarnje površine spojnog priključka.

Čim primijenite tijesto, dijelove treba odmah spojiti, inače prašina ili druge strane čestice mogu doći na mokru stranu. Potrebno je gurnuti cijev u utičnicu do zaustavljanja, lagano zakretanjem spojnice oko svoje osi, što omogućuje ravnomjerniju raspodjelu protoka. Prije zagrijavanja potrebno je ukloniti ostatnu tijesto na cijevi.

Bakreni cijevni tok

Značajke grijanja s niskotemperaturnim lemljenjem

Za posao ćete trebati:

  • tok za mekano lemljenje;
  • propanski plamenik;
  • plinska mješavina.

Lijevanje bakrenih cijevi sa kositrenim lemljenjem može biti poseban lemljenje, koji također proizvodi ugradnju za grijanje.

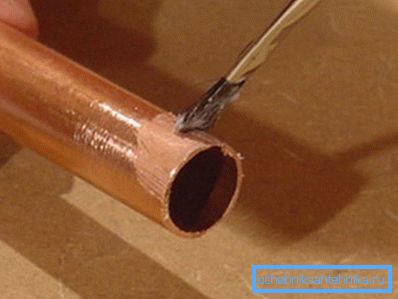

Flux se nanosi samo na vanjsku stranu cijevi.

Rad se provodi u sljedećem redoslijedu:

  1. Plamen plamenika mora se stalno pomicati oko zgloba, obavljajući ravnomjerno zagrijavanje cijelog dijela.
  2. Dodirivanjem kraja lemljenja ugradbenog razmaka, potrebno je provjeriti ne nastaje taljenje kositra. Ako nije, zagrijavanje se nastavlja.
  3. Čim se taljivac topi, toplina mora biti zaustavljena kako bi se omogućilo da se lim za ispunjavanje kapilarnog praznine u spoju.
Lijevak mora potpuno napuniti razmak ugradnje

Nepropusnost veze osigurava činjenica da se lem ljeva i popunjava razmak između spojnice i cijevi.

Obratite pažnju! Kod niskotemperaturnog lemljenja, zagrijavanje se treba zaustaviti odmah nakon što se tvar počinje ispunjavati. Inače, možete pregrijati spojni čvor, što će smanjiti snagu cjevovoda.

Čim se talog topi, potrebno je da se spoj neovisno ohladi, jer je mekani kositar vrlo krhka tvar.

Tijekom lemljenja, važno je izbjeći pregrijavanje dijelova, jer se inače može curiti i neće moći ukloniti okside koji se pojavljuju.

Umjesto plamenika, možete koristiti poseban električni lem za lemljenje, koji se sastoji od električnih kvačica i napajanja. Slijed operacija u ovom slučaju se ne razlikuje od gore navedenog.

Slijed radnji tijekom lemljenja

Za rad, treba koristiti propane ili acetilenske plamenike pomiješane s kisikom.

Prilikom rada, obratite pozornost na takve nijanse:

  1. Grijanje mora biti brzo, ali ravnomjerno.. Svjetiljka se mora stalno pomicati duž cijele duljine spojnice.
  2. Plamen bi trebao imati svijetlo plavu boju.. Detalji se zagrijavaju na temperaturu od 750 stupnjeva Celzija (dobivaju karakterističnu tamnu boju trešnje).

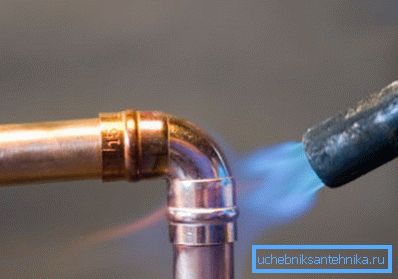

Plamen plamenika mora biti svijetlo plava.
  1. Ako je grijanje ispravno izvedeno, lemljenje koji se ulazi u otvor za ugradnju treba početi taljenje.. Možete ga pregrijati u plamenu plamenika.
  2. Bit rada je da je potrebno postići najnižu moguću temperaturu zagrijavanja kod koje se taljenje počinje taliti. Poželjno je da s jednim dodirom spojnice odmah napuni kapilarni otvor.

Čim vezni čvor hladi, sve ostatke fluida treba pažljivo ukloniti iz cijevi. Ako je vodovodni sustav instaliran, temeljito ispirite sve cijevi kako biste uklonili tijek iznutra. To je agresivna kemikalija koja može naškoditi ljudskom zdravlju.

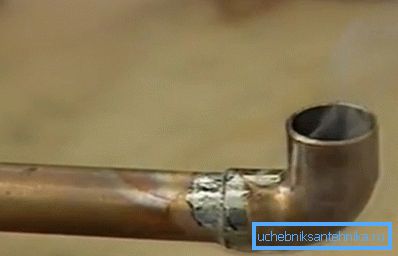

Nemojte zaboraviti temeljito očistiti spoj iz toka

Hladna mješavina

Tehnologija spajanja mekih bakrenih cijevi pomoću press-fitinga ne uzrokuje poteškoće i svodi se na nekoliko jednostavnih sekvencijalnih akcija:

  • cijevi za rezanje odgovarajuće veličine;
  • brušeći kraj grla i dajući mu okrugli oblik;
  • umetnite pričvrsno mjesto u cijev;
  • cijevni priključak pomoću kliznog rukavca (koriste se posebne kliješta).
Shema povezivanja

zaključak

Napajanje bakrenih cijevi s kositrenim ili tvrdo lemljenje glavni je način povezivanja takvih dijelova. Zbog čvrstoće i čvrstoće šavova ovisi o ispravnosti izvedbe svih stupnjeva rada (vidi i članak Polipropilenske cijevi i spojnice: značajke, standardi, instalacijski savjeti).

Više o ovom postupku možete saznati iz videozapisa u ovom članku.
