Metalne polimerne cijevi: upoznajte prednosti i nedostatke
Metal-polimerne cijevi su tip kompozitnih cijevi koje se mogu sastojati od nekoliko komponenti odjednom: polimerne cijevi, metalni okvir ili armaturni sloj aluminijske folije.
Postoje mnoge klasifikacije ove vrste mlaznica, koje mogu varirati u materijalima, tehnologiji proizvodnje, kao iu njihovoj namjeni i tehničkim parametrima.
Polimerni dio cijevi izrađen je od termoplastika. Okvir treba sastojati od poprečnih i uzdužnih elemenata. Uzdužni elementi su smješteni koncentrično u odnosu na mlaznicu, poprečni nosači s određenim nagibom jednostavno se omotaju na uzdužne, čime formiraju spirale.
Glavne aplikacije
Opseg takvih cijevi je vrlo širok.

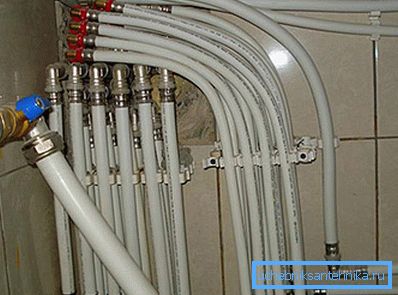

- Područne cijevi promjera do 40 milimetara, ojačane aluminijskom folijom, obično se koriste u stambenom i komunalnom sektoru, odnosno u sustavima za opskrbu vodom, grijanje i kanalizaciju.
- Pretežne cijevi metalnih polimera većeg promjera koriste se prije svega za polaganje cjevovoda, kao i procesne cjevovode koji se koriste za transport različitih korozivnih sredstava (lužine, kiseline, kao i proizvodi s visokom koncentracijom soli).
- Ova vrsta cijevi se koristi u podzemnim i skupnim ispiranjem rijetkih zemnih i obojenih metala.
- Nedavno se mlaznice koriste u sustavu pneumatskog transporta i hidrauličke transportne tvari.
- Kao potpora snazi za zgrade, ti se elementi koriste u pomorskoj infrastrukturi.
Vrste osnovnih metalnih polimernih cijevi

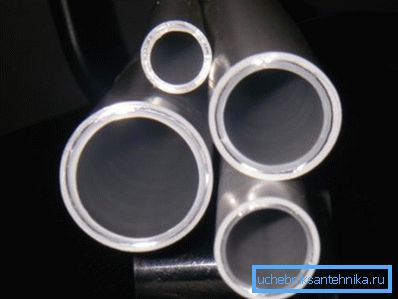

Prije svega, potrebno je utvrditi glavne vrste tih cijevi ojačanih aluminijskom folijom. Materijal za ove elemente je polietilen tipa PERT i PEX, koji se obrađuje posebnom metodom ekstruzije.
Debljina aluminijske folije je samo nekoliko desetina milimetra, folija je zavarena zajedno pomoću posebnog ultrazvučnog zavarivanja.
Tehnički parametri
Višeslojne metal-polimerske cijevi imaju niz pokazatelja kvalitete, među kojima je vrijedno napomenuti sljedeće:
- čvrstoća zavarivanja aluminijske folije;
- visoka adhezija polimera s metalnom bazom;
- niska hrapavost površine mlaznice;
- okrugost okvira i ravnomjerna raspodjela polimera oko cijelog oboda, kako na vanjskim tako i na unutarnjim slojevima;
prednosti
Proizvodi ojačanih aluminijskom folijom imaju niz neupitnih prednosti:
- visoke stope korozije i otpornosti na kemikalije;

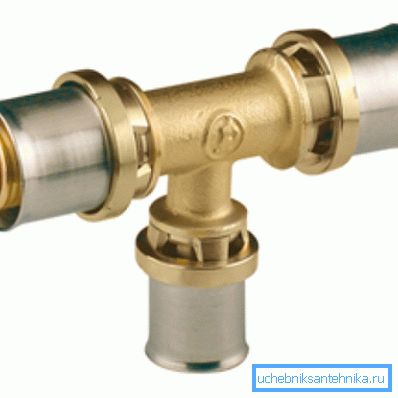

- jednostavnost postavljanja i pouzdanost cijevnih priključaka;
- veliki raspon temperature. Pitanje ponovnog zamrzavanja na +95 stupnjeva Celzijusa;
- visoku fleksibilnost, kao i sposobnost održavanja određenog oblika, uključujući zakrivljenu.
mane
Među nedostacima su:
- visoka vjerojatnost mehaničke štete;
- otpornost na nisku temperaturu;
- niska čvrstoća zamora, posebno za PEX cijevi.
Savjet! Imajte na umu da cijevi namijenjene sustavu grijanja moraju imati dodatnu potvrdu. Tehnička dokumentacija bi trebala ukazivati na otpornost na prodiranje plinova.

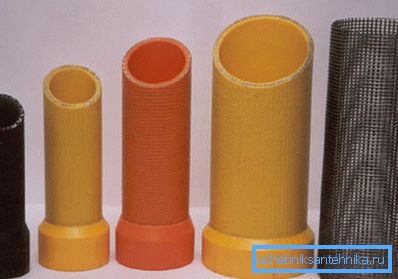

Metalne polimerne cijevi ojačane krutom mrežicom
Tehnologija proizvodnje ove vrste cijevi može imati neznatne razlike. Zajednička stvar je prisutnost okvira za pojačanje, koji je posebno izrađen od pojedinih elemenata, uključujući žice i trake, a razlikuje se od krutosti.
Automatizirana proizvodna linija može se sastojati od sljedećih tehnoloških komponenti:
- ekstruder koji se koristi za procesiranje polimera;
- specijalni aparat za zavarivanje, koji je nužan za zavarivanje metalnog okvira;
- sustav hlađenja vanjskih i unutarnjih stijenki cijevi;
- moderni upravljački sustav glavnih geometrijskih parametara cijevi;
- Posebni uređaj za povlačenje za vuču cijevi duž transportera;
- rezni uređaj koji vam omogućuje rezanje proizvoda potrebne duljine;
- roller stol, odgovoran za kretanje gotovih uzoraka.
Upute za izradu tih proizvoda uključuju nekoliko osnovnih koraka. Uzdužni elementi se konstantno kreću uzduž proizvodne linije, pokret se provodi posebnim uređajem za vuču.
Poprečna pojačanja su namotana na uzdužnim elementima s određenom frekvencijom. Na mjestima gdje se poprečno, tj. Prstenasto i uzdužno ojačanje križa, cijevi se zavaruju (metodom kontakta).
Obratite pažnju! Da bi se ostvarila ova vrsta zavarivanja, koristi se jedinstvena valjkasta valjkasta elektroda.
Već zavareni okvir ulazi u šupljinu ekstruzije, koja je već napunjena rastaljenim polimerom. Kako bi se formirao unutarnji promjer cijevi s vrlo visokom površinom, tj. S malim indikatorima hrapavosti, u proizvodnji se koristi željezna poliranost koja ima autonomno hlađenje.
Postupak hlađenja vrši se kada cijev prolazi prsten za oblikovanje.
Od pokazatelja kvalitete metal-polimernih cijevi ojačane krutom mrežom može se razlikovati:
- posebna čvrstoća metalnih elemenata okvira cijevi;
- snaga svih zavarenih spojeva elemenata okvira;
- niska hrapavost unutarnje površine mlaznice;
- ravnomjerno raspoređivanje polimera oko opsega.
Ova vrsta mlaznica ima nekoliko neporecivih prednosti:
- visoka čvrstoća;
- otpornost na koroziju i kemijski napad;
- mala težina;
- dovoljno dugo trajanje rada.
Ove cijevi imaju niz nedostataka, koje također treba spomenuti:
- složenost u proizvodnoj tehnologiji;
- niska fleksibilnost;
- smanjenje svojstava čvrstoće tijekom povećanja i smanjenja radne temperature.
Cijena ove dvije vrste je nešto drugačija, pa izbor ovisi o drugim parametrima. Metalni proizvodi kombiniraju visoku čvrstoću i otpornost na kemikalije, što vam omogućuje stvaranje sustava za pročišćavanje otpadnih voda i grijanja vlastitim rukama.
zaključak
Danas se metal-polimerne cijevi koriste posvuda. Cjevovodi od metalnih polimera mogu raditi nekoliko desetljeća. Kako bi se povećala otpornost na kemikalije i koroziju cijevi obloženih posebnim rješenjima za elektroliziranje.
Snaga takvih cijevi je nekoliko puta veća od polimernih, a to se postiže zbog posebnog okvira za ojačanje. U prikazanom videu u ovom članku pronaći ćete dodatne informacije o ovoj temi.
