Moguće veličine metal-plastičnih cijevi i njihovih značajki

25-04-2018
Cijevi

Metalne cijevi se naširoko koriste u vodovodima. Uz njihovu pomoć postavljaju se vodovodni, grijani i kanalizacijski cjevovodi. Koristi proizvode s različitim promjerima, u rasponu koje ćemo raspravljati u ovom članku.

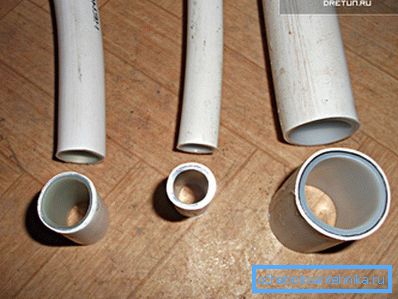

Različiti promjeri metalnih cijevi

Opće odredbe

Za početak, pogledajmo strukturu predmetnih proizvoda i njihove karakteristike.

struktura

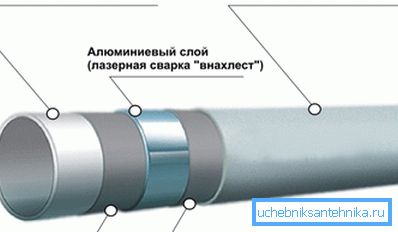

Metalna cijev 20 mm u sekciji

Struktura predmetnog proizvoda je jednostavna:

  1. Unutarnji polimerni sloj u dodiru s tekućinom.
  2. Ljepljivi sloj.
  3. Aluminij, dajući cijev potrebnoj čvrstoći i čvrstoći.
  4. Opet ljepilo.
  5. Vanjski polimerni sloj koji štiti aluminij od kontakta s vanjskom okolinom.

Ova struktura jamči nekoliko važnih prednosti koje plastične cijevi čine toliko popularnim pri instalaciji inženjerskih sustava privatnih kuća i stanova.

dostojanstvo

Razmotriti značajke metalnih cijevi:

  • Otpornost na korozivne procese. Ono što je važno za proizvode koji su stalno u dodiru s vodom.
  • Visoka propusnost zbog glatke unutarnje prevlake.

Savjet: kod spajanja plastičnih dijelova na metal, poželjno je postaviti posebne filtere u zajedničko područje. To će izbjeći hrđu i druge ostatke iz starog dijela cjevovoda na novi.

  • Prihvatljiva svojstva čvrstoće, daleko superiorna onima koji imaju uobičajene modele polipropilena ili polietilena.
  • Otpornost na visoke temperature, omogućujući slobodno korištenje plastičnih cijevi u sustavu grijanja. Na primjer, polietilenski modeli nisu kategorično prikladni za takve namjene zbog niskog povišenja temperature.

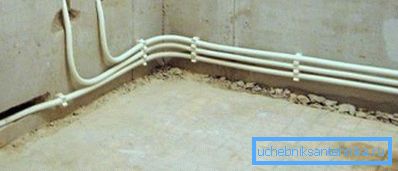

Slika metalnog plastičnog cjevovoda sustava grijanja
  • Povoljna cijena. Čak i djelomična upotreba plastike u procesu proizvodnje može značajno smanjiti troškove proizvoda.
  • Lagana težina. Omogućuje vam ograničavanje jednostavnih privitaka i ne vrši dodatno opterećenje na temeljima zgrade.
  • Ekološka čistoća. Zadovoljava sve potrebne sanitarne standarde.
  • Jednostavan za korištenje do-it-yourself. Za primjenu rezanja metal-plastičnih cijevi i postavljanje njihovih spojeva, nije potrebno imati nikakve posebne vještine.

Savjet: za konstrukciju metalne cijevi preporučujemo korištenje posebnog alata za pritiskanje alata. Uz to, proces će biti puno lakši i brži.

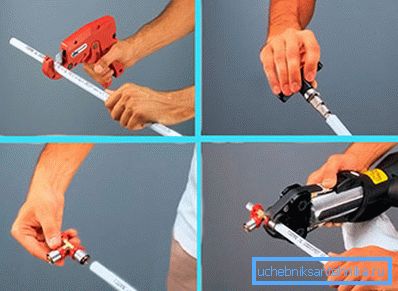

Grafičke upute za povezivanje pomoću tipke za preuzimanje
  • Dugi vijek trajanja, brojčano desetljeća, ovisno o svim pravilima poslovanja.

veličina

Promjeri proizvoda koji se razmatraju prilično su raznoliki, kao kod vodoopskrbnih sustava, najčešće se koriste uzorci veličine 15 do 50 mm, ali za kanalizaciju od 32 do 150 mm. No, označavanje plastičnih cijevi obično se obavlja u inčima, pa pogledajte ovaj neobičan duljina.

Savjet: prilikom odabira cijevi preporučuje se uzeti u obzir unutarnji promjer, označen s dva slova "DU" - "nominalni promjer". Vanjska strana može biti vrlo varljiva zbog razlika u debljini zidova.

inča

Točnije, onda 1 inč = 25,4 mm. U praksi, sljedeći odnos vrijedi u cijevima:

inča milimetara
? 15
? 20
1 25
1? 32
1? 40
2 50
3 80
4 100
6 150

Stoga nemojte biti iznenađeni kada vodoinstalater ili prodavač u specijaliziranoj trgovini opisuje promjer kao jednu ili dvije trećine. Jednostavno prevedite veličinu u metrički sustav i lakše ćete kretati.

Za spajanje dijelova različitih veličina koristi se poseban kalibrator.

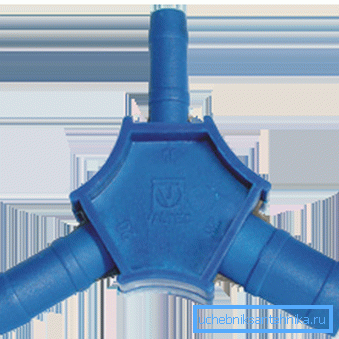

Polimerni mjerač za metalne cijevi

Tehnički parametri za različite promjere

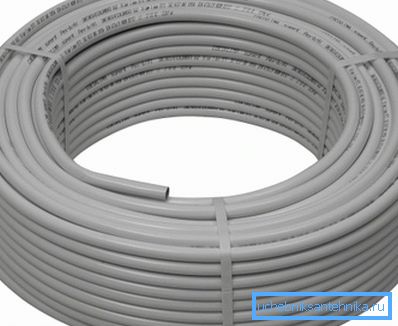

Metalna cijev MP 16x2 mm 1 m valjane u zavojnicu

Promjena presjeka utječe na parametre proizvoda na različite načine:

parametar smisao
Sekcija, cm 1.6 2 2.6 3.2 4
Učini, vidi 1.2 1.6 2 2.6 3.3
Formiranje širine sloja, cm 0.2 0.2 0,3 0,3 0.35
Duljina rezanja masene 100 cm kg 0115 0.17 0,3 0.37 0.43
Volumen od jednog metra, l 0,113 0201 0.314 0.531 0,855
Dopušteno grijanje pri tlaku od 10 bara, okoC Od 0 do 95
Dopušteno grijanje pri tlaku od 25 bara, okoC Od 0 do 25
Ograničenje temperature okoC 135
Ograničenje podnošenja pritiska u vrijeme maksimalnog zagrijavanja, bar 10
Razorni tlak tijekom zagrijavanja do dvadeset stupnjeva Celzija, bar 94 87 88 76 67
Indeks glatkoće 0069
Koeficijent toplinske izolacije, W / m? K 0,431
Veličine indikatora snage, N / 10 mm 71
Pokazatelj čvrstoće aluminijskog zavarivanja, N / mm2 58
Nema deformacija kada se zagrije na 20 okoC za šezdeset minuta, MPa 5.7 5,09 5.42 5.11 4.83
Nema deformacije kada se zagrije na 95 okoC za šezdeset minuta, MPa 3.29 3.02 3.17 3.02 2.94
Nema deformacije kada se zagrije na 95 okoC za sto sati, MPa 2.92 2.68 2.82 2.69 2.61
Nema deformacije kada se zagrije na 95 okoC za tisuću sati, MPa 2.56 2.35 2.51 2.43 2.3
Otpornost na poprečnu rupturu, N 2870 3040 3250 3420 3560
Trajnost u pogledu usklađenosti sa svim operativnim standardima, godinama Pola stoljeća
Najmanji radijus savijanja s rukama, cm 8 10 11 16 55
Najmanji radijus savijanja pomoću posebne opreme, cm 4.5 6 9.5 12.5 18
Metalna cijev 32 mm trajat će do pedeset godina

Kao što vidite, mnoge značajke ostaju česte u bilo kojoj veličini, a neke se radikalno mijenjaju. Na primjer, vijek trajanja, čvrstoća slojeva slojeva i koeficijent toplinske vodljivosti isti su za tanke uzorke kao i za deblje.

No, radijus savijanja i otpornost na deformacije već su bitno različiti za različite dijelove: 16 mm metalna plastična cijev može izdržati najveća opterećenja.

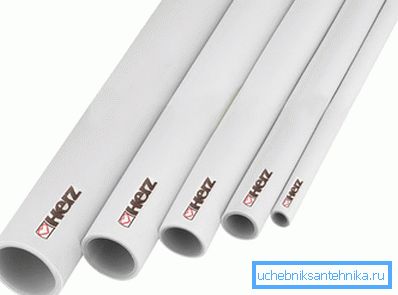

Tehničke karakteristike metaloplastike cijevi od 16 mm posjeduju najbolje indikatore čvrstoće

zaključak

Cijevi od aluminija i polimera kombiniraju mnoge pozitivne aspekte metalnih i plastičnih proizvoda, uklanjajući njihove nedostatke. Zbog toga se široko koriste u rasporedu različitih cjevovoda, koji zauzvrat zahtijevaju različite promjere.

Uzorci s različitim promjerima

Dimenzije sekcija mjere se u inčima i obično variraju od jedne sekunde do šest. Ova razlika također ima svoj učinak na tehnička svojstva proizvoda, što smo detaljnije opisali gore. Videozapis u ovom članku pružit će vam dodatne informacije izravno povezane s pregledanim materijalima.
