Montaža keramičkog dimnjaka

Visoki zahtjevi za stabilnost temperature i trajnost postavljeni su na kanale dimnih plinova. Keramičke strukture postale su vrijedna alternativa ciglama. Za kotlove sa bilo kojom vrstom goriva koriste se keramičke cijevi za vatru. Visoka cijena izgradnje kombinira se s dugim vijekom trajanja i otpornosti na agresivno okruženje. Ugradnja keramičkog dimnjaka zahtjeva pridržavanje sigurnosnih pravila i tehnoloških standarda, te će se uvjeti omogućiti izbjegavanje požara i osiguravanje visokokvalitetnog ispuštanja proizvoda izgaranja.

uređaj

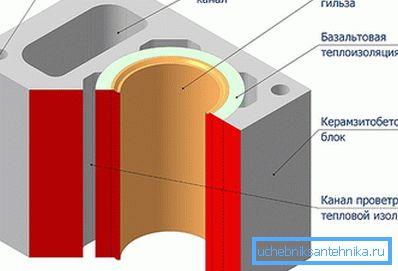

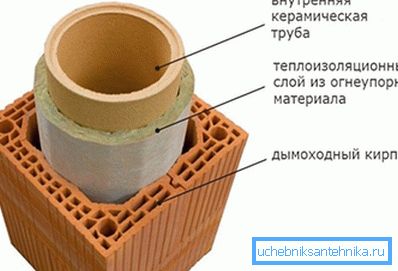

Univerzalni sustav dimnjaka je sandwich konstrukcija koja se sastoji od unutarnje keramičke cijevi i vanjski dio izrađen od laganih keramičkih dimnjaka ili betonskih blokova.

Između slojeva vatrostalne izolacije položi se, kao što je bazaltna vuna. Chamotte glina, koja je sirovina za proizvodnju topline otporne keramike, pruža mogućnost instaliranja dimnjaka za kotlove s visokom temperaturom ispušnih plinova. Ovaj materijal odbija vlagu i imun je na učinke proizvoda sagorijevanja.

Dizajn dimnog kanala osigurava dovoljan stupanj izolacije, eliminirajući izgled kondenzacije na zidovima. Ispušteni plinovi zadržavaju toplinu na rupi u cijevi, samo su ovdje ohlađeni na stvaranje vlage. Malo područje izloženo kondenzaciji nema značajan utjecaj na keramički dimnjak. Dizajn je namijenjen za ugradnju i unutar i izvan kuće.

dostojanstvo

Korištenje prirodnog vatrostalnog materijala unutar strukture, izolacije i betonskih blokova izvana daje brojne prednosti nad ciglama i metalnim dimnjacima:

1. Poboljšanje nacrta zbog glatkih zidova keramičke cijevi koja nema hrapavost opeke.
2. Dimnjak izrađen od kamelske gline je bolji od metala u otpornosti na koroziju. Zbog sendvič konstrukcije, kanal se polako hladi i kondenzat se ne pojavljuje. Proizvodi za izgaranje ne podmiruju se na glatkim glinenim stijenkama cijevi, stoga se ne formiraju agresivna rješenja koja uništavaju materijal.
3. Odsutnost čađe osigurava sigurnost uporabe - dimni kanal ne smanjuje promjer i ne izaziva zapaljenje taloga.
4. Univerzalnost - keramički dimnjak je prikladan za plinske kotlove, krute i tekuće gorivo jedinice, kamini. Dizajn je izrađen za uporabu s visokim stupnjem grijanja i posebnim cijevima za niskotemperaturne kotlove.
5. Dobra toplinska izolacija osigurava brzo grijanje i niski gubitak topline, ovi faktori povećavaju učinkovitost sustava grijanja.
6. Sendvič-cijev je u skladu s zahtjevima za zaštitu od požara, a vanjski okvir od betonskih blokova ne zagrijava i nosi prijetnje drvenim podovima pri prolasku kroz stambene podove i krovove.
7. Dugi vijek trajanja, do 30 godina jamstva.
8. Jednostavna instalacija modularnog dimnjaka je dostupna za samostalno izvođenje.

Prilikom odabira keramičke cijevi, uzimaju se u obzir njezine nedostatke: instalacija se mora vršiti vertikalno bez okretaja, a trošak takvog dimnjaka je veći od one opeke ili metalne, ukupna težina strukture stvara dodatno opterećenje na temeljima.

Pravila odabira

Crijevo od keramičke cijevi izrađeno je od odvojenih blokova koji se čvrsto spajaju, tako da nema curenja dima. Visina se izračunava unaprijed, prema važećim propisima. Prekomjerna duljina dimnjaka ne poboljšava nacrt, već će stvoriti složene aerodinamičke turbulencije koje ne pridonose učinkovitom radu ispušnog sustava plina. Cjevovod regrutiran, vođen pravilima:

• visina iznad ravnog krova 50 cm;
• cijev, koja se nalazi 1,5 m od hrpta, bi trebala porasti 50 cm iznad nje;
• na udaljenosti od 3 m, rub dimnjaka ne može biti ispod crte grebena;
• iznad 3 m od grebena, cijev mora dosegnuti os na 10 stupnjeva od linije svog horizonta;
• promjer unutarnjeg keramičkog kanala ne može biti manji od one dimne ispušne cijevi;
• visina cijevi od rešetke do vanjskog ruba nije manja od 5 m.

Keramički dimnjak može se koristiti za odstranjivanje plinova iz nekoliko uređaja, ali u bilo kojoj konfiguraciji dno modul služi za prikupljanje kondenzata. Izabrani su elementi dimnjaka, usredotočujući se na vrstu uređaja za grijanje: kamin, kotao ili peć. Na veličinu promjera cijevi utječe vrsta goriva i snaga kotla. Za izračun potrebne duljine keramičkog dimnjaka potrebno vam je visina stropova i krova.

Instalacija dimnjaka

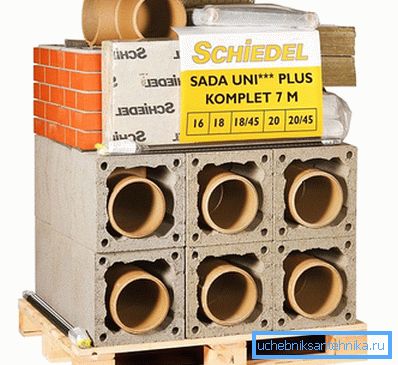

Proizvođači proizvode dizajn koji je potpuno spreman za montažu, a uključuje:

• keramički blokovi, uključujući čaše za čišćenje i spajanje na grijač;
• spremnik kondenzata;
• okvir od blokova s ​​rupama za ojačanje;
• mineralna izolacija.

Vrh dimnjaka zaštićen je od oborine posebnim konusom. U donjem dijelu strukture ugrađena je rešetka za protok zraka. Odabir instalacijskog slijeda modula i veličine cijevi, uzmite u obzir da zglobovi pojedinačnih dijelova ne bi trebali pasti na preklapajućim prolazima.

Značajna težina dimnjaka zahtijeva postavljanje zasebne temelje. Dimenzije premašuju promjer dimnjaka za 10 cm u svakom smjeru. Betonska baza mora biti ravna, a vodoravni položaj provjerava se po razini. Da biste osigurali ravnu ravninu, možete položiti keramičke pločice od granita. Baza cijevi, osobito one iznad 7-8 m, trebala bi biti strogo postavljena na razini. Dalje, vodonepropusnost se izvodi iz valjkastih materijala, presavijeni u dva sloja. Prvi betonski blok postavlja se na temelj, a ispod njega se koristi cementni mort.

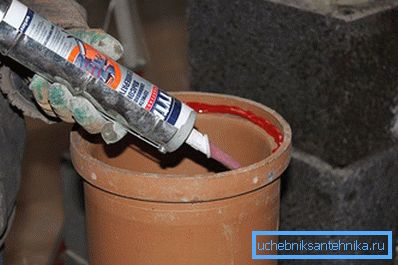

Za spajanje dijelova keramičke cijevi koristi se poseban brtveni materijal. Izrađen je neovisno od suhe mješavine, uključene u komplet i vodu, održava se omjer 7: 1. Miješanje se odvija u toploj sobi na +20 stupnjeva, potrebno je upotrijebiti kompoziciju u roku od 1-1,5 sati dok se ne otvrdne.

Savjet! Smrznuta otopina ne može se ponovno razrijediti vodom.

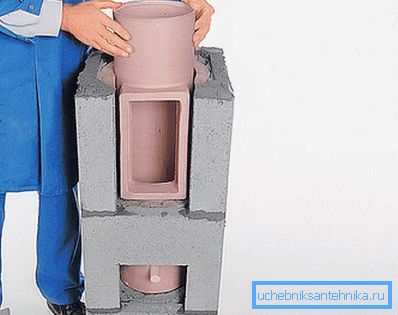

U prvom je bloku postavljen spremnik za ispuštanje kondenzata, s njim je pričvršćen dio cijevi s rupicom za čišćenje. Ovaj modul je zamotan s bazaltnom vunom. Svaki sljedeći modul stavlja se u prethodnu i zapečaćuje proizvedenom otopinom. Višak sastava koji strši na površinu cijevi se obriše vlažnom spužvom. Izvan keramičke cijevi spaja se okvir betonskih blokova, povezanih s cementnim pijesnim mortom. Ako je potrebno, rezane su za pojedinačne veličine čajeva. Ravni dio izrađen je od blokova bez rupa.

Treći modul je čep za spajanje grijača. Pokriven je posebnim prednjim umetkom. Nakon ravnog dijela, ugrađena je zaklopka.

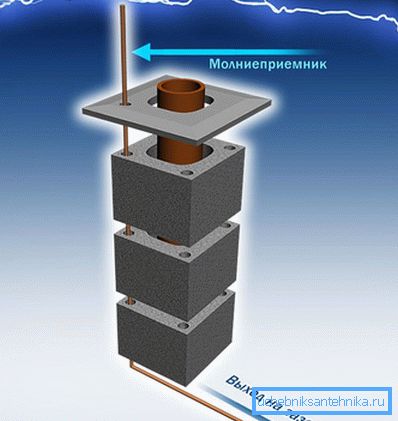

Savjet! Kroz betonske dionice keramičkog dimnjaka može se dobiti munja.

Prilikom ugradnje blokova, važno je promatrati horizontalnu i vertikalnu razinu. Kako bi se postigla stabilnost i čvrstoća konstrukcije, ojačana je željezne šipke. Rupice u uglovima blokova izrađene su ispod metalne armature, u njih se guraju segmenti od 1,5 m i punjeni cementnim mortom.

Nakon instaliranja dimnjaka, čeljust za reviziju zatvorena je vratima, a donji dio ugrađen je ventilacijski roštilj. Zrak koji ulazi kroz njega će se kretati unutar kanala i smanjiti temperaturu. Keramički dimnjak se postavlja bez betonskog okvira, ali u ovom slučaju cijev se pričvršćuje stezaljkama svakog metra. U neprikladnom tavanu, izoliran je slojem bazaltne vune.

Prolazi kroz pod i potkrovlje zaštićeni su kutijom i izolirani s bazaltnom vunom. Posebna se pozornost posvećuje sigurnosti ugradnje keramičkog dimnjaka u drvenu kućicu. Njegov položaj nalazi se na 25 cm od drvenog zida.

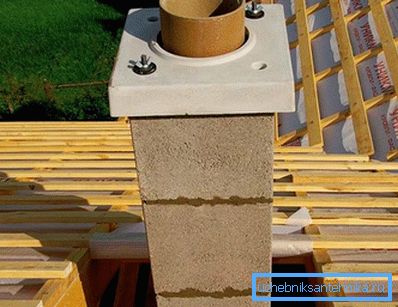

Završni dio dimnjaka koji se nalazi na krovu završava ugradnjom pokrovne ploče betona i zaštitnog konusa metala. Vanjska obrada dimnjaka izrađena je od pločica ili drugog materijala na okus vlasnika kuće.
