Navoj cijevi: 2 načina za stvaranje pouzdane veze

Nedavno, većina cjevovoda, bez obzira na njihovu veličinu i funkcionalnost, napravljena su od plastičnih ili drugih modernih materijala. Ali ponekad postoji potreba za popravkom ili ugradnjom metalnih proizvoda. Zbog toga vam vjerojatno neće biti suvišne upute kako izrezati navoje cijevi za spajanje ovih ili drugih dijelova.

Pri postavljanju cjevovoda bez navoja potrebno je

Vrste navojnih spojeva

Postoji mnogo različitih vrsta rezbarenja. Postoje metrički i inčni, desni i lijevo, kao i razni oblici profila. Ali u većini slučajeva samo ćete raditi s trokutastim.

Razmotrimo druge razlike.

Inch karakterizira sljedeće:

  • sve oznake na alatu za rezanje su u inčima;
  • u profilu to izgleda kao jednodijelni trokut, čiji je vrh kut 55 stupnjeva;
  • visina između zavojnica je veća, jer je veza trajnija.

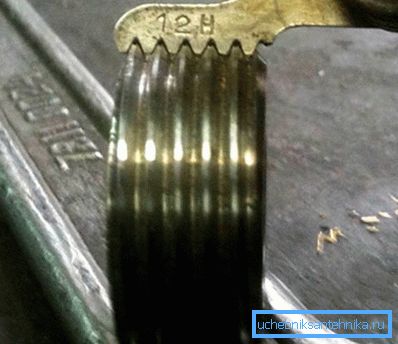

Fotografije s inčnom niti

Metrijske značajke:

  • mjerenja i oznake izrađuju se u milimetrima;
  • svaki okret ima oblik jednakostraničnog trokuta;
  • udaljenost između susjednih okretaja je manja od one inča.

Prva se koristi za spajanje sustava za odvodnju vode i odvodnje, te mjerni podatak - u svim ostalim slučajevima.

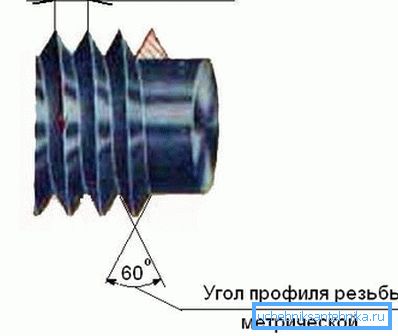

Metrijska nit

Što se tiče ostalih kriterija klasifikacije, sve je očito ovdje:

  • s desnim navojem, matica je pričvršćena u smjeru kazaljke na satu;
  • u slučaju rezanja na lijevoj strani, potrebno je zakretati maticu u smjeru suprotnom od kazaljke na satu kako bi je popravio.

Metoda 1. Korištenje električnog alata

Moderna industrija proizvodi mnoge električne alate koji olakšavaju i ubrzavaju rad profesionalnih graditelja i onih koji vole nešto raditi vlastitim rukama.

Stoga ne čudi da se u građevinskim prodavaonicama prodavač stroja za rezanje navoja na cijevi, što vam omogućuje da napravite visoku kvalitetu i pouzdanu vezu, posebno na malim obradcima koji se teško popraviti prilikom rezanja ručno.

Ovaj je uređaj opremljen snažnim električnim motorom s mjenjačem koji rotira alat za rezanje, koji su matrice (Lerka) različitih promjera. Samo trebate pritisnuti polugu za pokretanje i pričekati da proces završi.

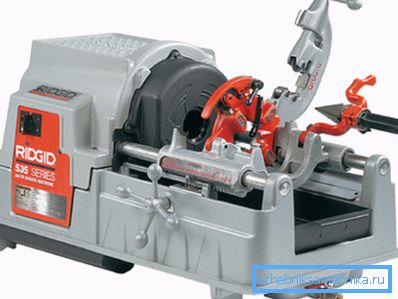

Stroj za rezanje navoja

Ali takav uređaj za rezanje niti na cijevi ima nedostatak. Prilikom obrade velikog broja praznina umrijeti se može pregrijati i slomiti. To se neće dogoditi ako uzmete pauze tijekom rezanja, ali postavlja se pitanje hoće li se uređaj kupiti, čija je cijena vrlo visoka.

Treba napomenuti nekoliko važnih nijansi:

  • s uporabom električnih alata vrlo je teško rezati dugačke niti na nekoliko mjesta na radnim komadima čiji je promjer veći od 1 inča;
  • stroj za rezanje navoja na cijevima ne dopušta rad ako je dio ugrađen preblizu površini zida.

Savjet! Preporučljivo je nabaviti električni odvijač samo ako ste profesionalno uključeni u instalaciju i popravak sustava vodoopskrbe, uključujući metalne cijevi. Kada je potrebno obraditi dijelove samo s vremena na vrijeme, bolje je kupiti ručni set za rezanje niti na cijevima, sposobnosti koje će biti prilično dovoljno za većinu aplikacija.

Metoda 2. Ručno navijanje

Dodjela teme i korišteni alati

Prije nego što prijeđete izravno u proces rada, trebate odlučiti zašto vam je potrebna nit.

Činjenica je da se samo uz pomoć ove vrste spojeva spajaju:

  • plastični dijelovi s metalnim;
  • ventili i drugi slični dijelovi;
  • vodoinstalacije.

Trenutno se koristi za rezanje:

  • posebni umrijeti (lerka);
  • (ili kako se zove klub za rezanje niti cijevi).

Pomoću ovih alata moguće je spajanje proizvoda za bilo koju svrhu i promjer.

Jedan od načina za korištenje veze s navojem

Savjet! Ako nemate iskustva u vodovodima, preporučljivo je koristiti vijčastu maticu koja ima aksijalni vodilac, što olakšava proces. Korištenje umora zahtijeva neke vještine. Inače, postoji opasnost od rušenja i alata i cijevi.

Pripremni stupanj

Nakon što ste kupili alat koji ste odabrali za rezanje niti na cijevi, počinjemo raditi.

Prvo pripremite zalihe ispravno:

  • cijev se čisti od tragova korozije, ostataka postojećeg obloga, prljavštine i prašine sve dok se ne pojavi karakterističan metalni sjaj;
  • od kraja obratka pomoću skidanja sloja papira uklanja se;
  • mjesto rezanja je dobro podmazano kako bi se olakšao rad alata za rezanje.
Prije rezanja cijevi potrebno je pažljivo očistiti krajeve.

Ako koristite tanjur, preporučujemo da se vježbate prije početka rada na dijelu starog cjevovoda. Neispravno povezivanje s navojem neće dopustiti povezivanje potrebnih detalja.

Osim toga, nije preporučljivo spremiti prilikom kupnje alata. Podstandardni umrijeti ili cijevni čepovi mogu oštetiti cijeli cjevovod.

Rezanje navoja s umetkom

U slučaju kada ste za proizvodnju upotrijebljenih supstanci upotrijebljeni, postupak će biti sljedeći:

  1. Cijev je pričvršćena u zamku ili učvršćena na drugi odgovarajući način. Potrebno je da tijekom rada radni komad bude potpuno nepomičan i čvrsto pričvršćen.

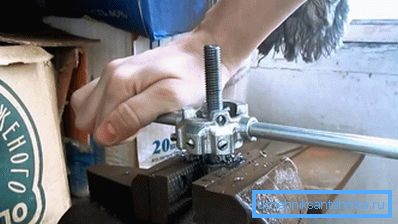

Za navijanje obratka mora biti čvrsto učvršćena
  1. Kalup od potrebnog promjera postavljen je u posebni držač i pričvršćen pomoću odgovarajućih vijaka.
  2. Na cijev i umrijeti se mazivo, što olakšava rad i štiti instrumente od oštećenja.
  3. Tada pažljivo stavite alat na kraj obratka i, okrećite ga u smjeru kazaljke na satu, izrezati prvo skretanje.

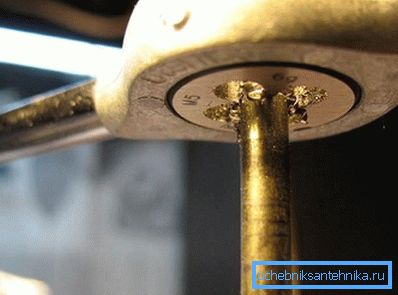

Nemojte zaboraviti podmazati obradni dio.
  1. Zapamtite da ploča treba biti smještena strogo okomito na obradak.
  2. Nakon što ste spojili željenu duljinu, odvrnite alat i ponovno ga prijeđite preko veze.

Radite sa vijkom umrijeti

Ovaj uređaj omogućuje vam jednostavno rezanje niti, čak i neiskusnih majstora. Ona predstavlja istu ploču, ali dodatno opremljena s uređajem za vođenje i zupčanikom. Najčešće se prodaju u setu s različitim veličinama.

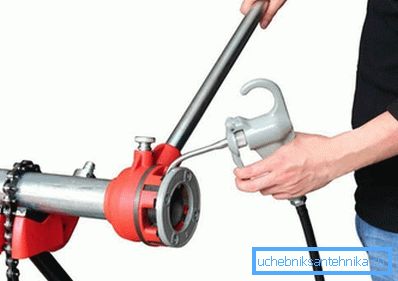

Korištenje vijčane matice olakšava rad.

Rad je sljedeći:

  1. Vijak umrijeti od željene veličine je instaliran u ratchet i fiksne.
  2. Na kraju cijevi i alata se nanosi mazivo.
  3. Vodič se stavlja na kraj cijevi. To osigurava da alat za rezanje bude strogo okomit.
  4. Za rezanje bi trebalo rotirati vijak.
  5. U tom procesu potrebno je dodatno podmazati željeno područje izradaka.

Razlozi za pojavu neispravne niti

Ako se ne pridržavate gore navedenih uvjeta, nit može biti neispravan, što neće dopustiti visoku kvalitetu i čvrsto pričvrstiti ventile ili spojeve za kanalizacijske cijevi.

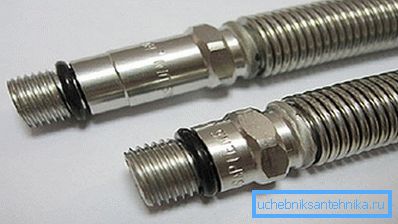

Neispravna nit neće dopustiti nepropusnost veze

Najčešći uzroci braka su:

  • neispravno odabrani alati - promjer cijevi i ploče, spojni korak ili njegov izgled ne odgovaraju jedni drugima;
  • slaba kvaliteta umre ili dijete - ako je oštrica oštećena ili tupo, kako bi kvalitetan spoj neće raditi;
  • nedovoljna količina maziva;
  • upotreba umre bez odgovarajućeg iskustva u radu.

zaključak

Navojna veza, unatoč poteškoćama u proizvodnji, jedna je od najpouzdanijih i izdržljivijih. Više pojedinosti o procesu instalacije cjevovoda možete pronaći u videozapisu u ovom članku.
