Npvh cijev: regulatorni dokumenti i značajke primjene

Što bi trebao biti cijev NPVH prema GOST R 51613-2000? Gdje se koriste ove cijevi? Kako su montirani? Sadrži li materijal značajke koje treba razmotriti tijekom instalacije? Pokušajmo pronaći odgovore.

Proučavamo GOST

Iznenađenje iznenađenje

Mi smo naviknuti na činjenicu da se prilikom instaliranja vodovodnih instalacija, cijevi od NPVH (neplastični polivinil klorid) koriste uglavnom kao kanalizacijske cijevi. Istodobno, kanalizacijski sustav, koji je unutarnji i vanjski, uglavnom je samokretan.

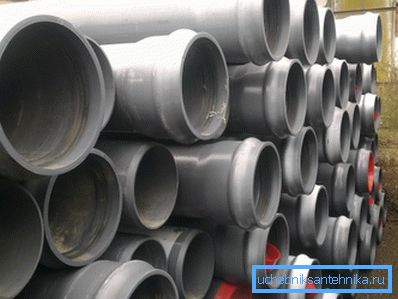

Proučavanje regulatornih dokumenata donijet će nam neočekivano otkriće: GOST R 51613-2000 je jedina državna norma kojom se proizvode PVC cijevi. Štoviše, svaka cijev proizvedena u skladu s tim je tlačna cijev.

Usput: naravno, nema prepreka za korištenje tlačnih cijevi pri polaganju slobodnog protoka kanalizacije. Jedina stvar koja može zbuniti potencijalnog kupca ili kupca je pretjerana debljina zidova i, prema tome, ne najneplodnija cijena.

zahtjevi

Područje primjene formulirano standardom izgleda vrlo nejasno: proizvodi su namijenjeni za transport vode, uključujući pitku vodu i druge tekuće i plinovite tvari. Očito, nema prepreka za korištenje cijevi prilikom postavljanja kanalizacije.

Dakle, koja bi pravila trebala proći kanalizaciju PVC cijevi?

• Raspon radne temperature je samo od 0 do +45 stupnjeva. Zaustavi, zbunjenost je već počela. Zašto onda trgovina cijevi ima mnogo širi raspon temperature? Ključna riječ - glava tlaka. S povećanim pritiskom, plastičnost postaje lomljiva u hladnoći i duktilna kada se zagrije.

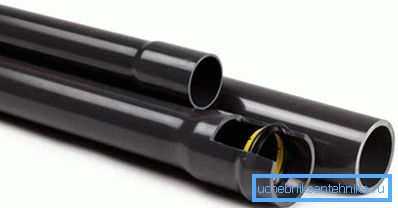

• Sljedeće opcije za proizvodnju cijevi:

• Bez utičnice.
• S utičnicom za lijepljenje.
• Zvono pod gumenom brtvom. Kod montaže kanalizacijskih sustava kanalizacije slobodnog protoka, u pravilu se koristi takva metoda povezivanja.

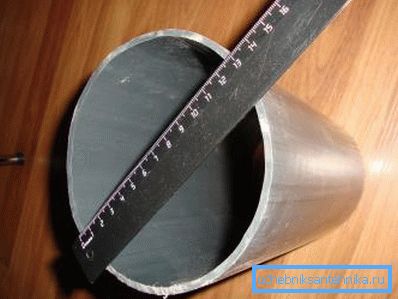

• Nazivni promjer prema standardu može biti od 10 do 315 mm s debljinom stijenke od 1,5-23,2 mm. Svaka standardna veličina odgovara nekoliko varijanti SDR (standardni dimenzionalni odnos). Što je manji SDR (izračunat kao frakcija s promjerom u brojniku i debljini stijenke u nazivniku), to je veći radni tlak ispusne cijevi.

Dajemo ovisnost maksimalnog radnog pritiska na debljinu stjenke i SDR pri najpopularnijem kanalizacijskom sustavu nominalnog promjera 110 mm:

• Proizvodi su izrađeni u duljinama od najmanje 4 i ne više od 12 metara.

Usput: prema dogovoru s kupcem, duljina se može smanjiti ili se (ako se problem prijevoza riješi) povećava.

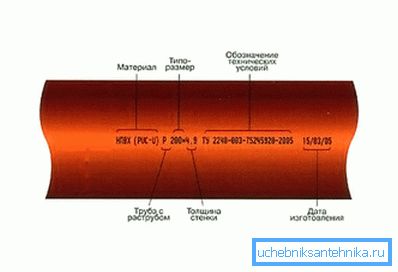

Kako su označene cijevi za vodoopskrbu PVC-U i ostale PVC cijevi?

Oznaka mora sadržavati:

1. Riječ truba;
2. Materijal iz kojeg se proizvodi (PVC-100 za polivinil klorid, dizajniran za maksimalni stres u zidovima cijevi od 10 MPa, i PVC-125 125 za 12,5 MPa);
3. Vrsta utičnice (u njegovoj odsutnosti - nije naznačeno);
4. SPV;
5. crtica;
6. Nominalni promjer;
7. Debljina stijenke;
8. Imenovanje (pijenje ili tehnički);
9. Naziv standarda.

Tako je cijev s obilježavanjem NPVH 125 R SDR17 225x13.4 napitkom GOST R 51613-2000 proizvod dizajniran za maksimalni stres na zidovima od 12,5 MPa; opremljen zvonom pod gumenom brtvom; koji imaju omjer promjera do debljine stijenke od 17, s promjerom od 225 i debljinom stjenke od 13,4 mm; namijenjen pitkoj vodi.

Posebne značajke

Što treba uzeti u obzir prilikom postavljanja kanalizacije vlastitim rukama pomoću PVC cijevi i armature?

PVC je prilično krhki materijal. Cijevi se ne smiju postavljati uz napetost i savijanje; i jaki udarci u procesu rada također su neprihvatljivi.

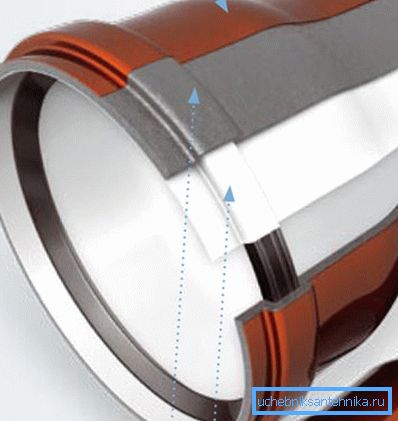

Za razliku od lijevanog željeza, PVC prelazi i čak pojačava zvukove. Ispraznite vodu iz WC-a na vrh susjeda dobro će se čuti u noćnoj tišini. Dio problema riješen je u tzv. Tišini kanalizacijskog sustava: višeslojna struktura i povećana debljina zida ugasiti buku dobro.

Otpornost na visoke temperature je ograničena čak iu samonamjernim kanalima. Kod ispiranja radijatora u otežanim zimama, kada temperatura rashladne tekućine dosegne maksimalni maksimum određen SNiP 95C, bolje je da ne ispuštate vodu iz radijatora u plastični vodoravni kanal.

Savjet: ako nemate nigdje više resetirati, jednostavan će trik pomoći. Usmjerite mlaz u kadu i uključite hladnu vodu. Mješavina koja pada u kanalizacijski sustav imat će sigurnu temperaturu.

Što još možete savjetovati vodoinstalater za PVC?

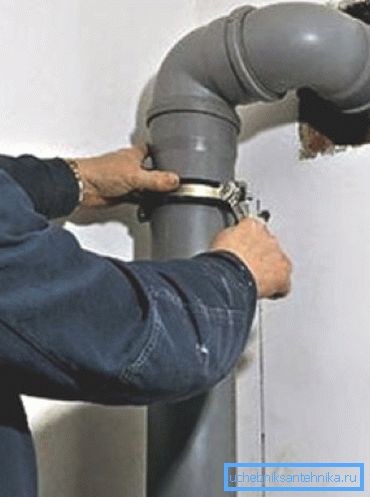

• Prilikom ugradnje uspona, cijevi i kompenzacijske cijevi moraju biti fiksirane s ovratnikom ispod vrata. Alternativna je brtvljenje utičnice u stropu.

• Prilikom montaže utičnih spojeva potrebno je nanijeti traku od silikonskog brtvila na unutarnju površinu utičnice ispred brtvila.. Uputa se odnosi na činjenicu da se guma s vremenom isušuje i gubi elastičnost; brtvilo će spriječiti curenje.
• Horizontalni dijelovi fiksirani su suspenzijama ili stezaljkama s korakom od najviše 10 promjera: 50 cm za cijevi od 50 mm i tako dalje. S većim korakom, cijev se može smanjiti za 2-3 godine, stvarajući odjeljke s obrnutim nagibom.
• Rezanje plastike je bolje s piljevinom ili brusilicom s bilo kojim reznim kotačićem. Hacksaw s velikim zubima ostavit će grube neravnine, a s neopreznošću može se podijeliti rezni rub.

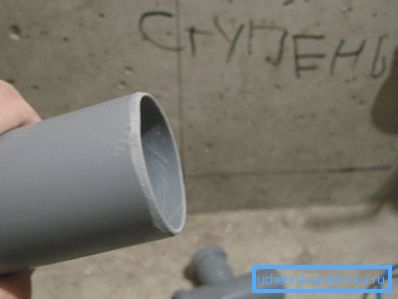

• Prije umetanja cijevi koja je bila urezana u utičnicu, izvadite razmak iznutra i izvana.. To će smanjiti napore potrebne za montažu i spriječiti blokadu u budućnosti.

zaključak

Nadamo se da će naše preporuke pomoći čitatelju pri odabiru i samostalnoj ugradnji sanitarne opreme. Kao i obično, u ovom članku videozapisa možete pronaći dodatne informacije. Sretno!
