Odvodna cijev za spuštanje
Ako je neophodno dogovoriti odvodni sustav za kupaonicu, važno je razumjeti što bi nagib kanalizacijske cijevi u stanu trebao biti, inače ćete naići na probleme. Čak i ako se stvori dojam da će radovi biti jednostavni, neozbiljan stav prema postavljanju kuta podrijetla zasigurno će utjecati na rad kanalizacijskog sustava. Kao rezultat toga, izgubiti će se resursi, vrijeme i napor, jer će sav posao morati biti potpuno obnovljen.

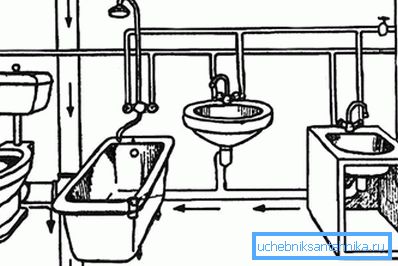

Tipično, kanalizacija u stanu radi na principu, koja se temelji na načelu protoka vode gravitacijom. Stoga, ako je padina mala, voda neće proći sama po sebi, a kada je velika, kanalizacijski sustav neće moći normalno raditi.
Određivanje kuta nagiba
Kako bi kut bio onakav kakav bi trebao biti, treba razumjeti podatke navedene u referentnim tablicama. U njima se, u pravilu, daju frakcije koje nisu široko razumljive. Oni koji se koriste za činjenicu da kut mora biti određen stupnjevima, možda neće razumjeti vrijednosti decimalnog dijela. Međutim, razumijevanje nije teško. Prva figura znači padina, a druga - duljina autoceste u metrima. To se može ilustrirati primjerom u kojem će 3/1 izgledati 3 cm po metru. Da biste razumjeli ukupnu nagib, potrebno je umnožiti duljinu cijevi (do ruba ili prije okretanja) ovom vrijednošću.
Mi ćemo detaljnije objasniti. Na primjer, cijela duljina cjevovoda će biti jednaka 6,7 m, a smanjenje će biti, recimo, 0,06. Dakle, između razine koja se nalazi na početku i kraju kanalizacijskog sustava treba postojati razlika koja se može prikazati kao formula:
H = L x k, gdje L - je duljina cijevi (6,7 m), k - pristranost jednaka 0,06. Stoga smisao H = 6.7? 0,06 = 0,42 m, tj. 42 cm. Ovako se određuje ispravna nagib kanalizacijskih cijevi i ova metoda je pogodna za oba apartmana i kućice.

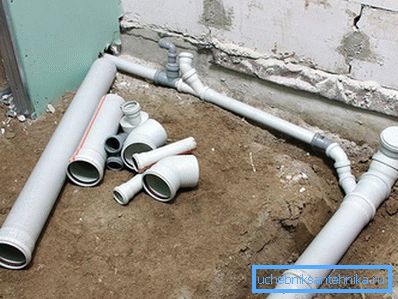

Izračunavanje punjenja cijevi
Ono što treba uzeti u obzir tijekom instalacije kanalizacijske cijevi je njegovo punjenje. Da biste je definirali, formirana je formula:
y = H / D, gdje je: H - tekućina vode u cijevi i D - njegov promjer. vrijednost y će biti nula ako cijev nije ispunjena. Ako je ispunjen, tada je ovaj pokazatelj 1. Optimalni raspon je 0.5 ili 0.6.
Ova je razlika prisutna zbog posebnih svojstava materijala iz kojih se izrađuju cijevi, kao i njihove sposobnosti stvaranja graničnog sloja koji se može približiti unutarnjoj površini cijevi.
Ne bi bilo teško uzeti u obzir činjenicu da su stakla ili plastične cijevi iznutra glatke od azbesta, jer je njihova površina gruba. Stoga, zauzetost za prvi slučaj će biti 0,5, a za azbest - 0,6.
Ovi pokazatelji bit će odgovorni za brzinu kojom kanalizaciju i tekućina teče kroz cijevi (oko 70 cm u sekundi). Kao rezultat toga, stopa čvrstih uključaka bit će znatno niža, što će ih zadržati u suspenziji, tako da se ne mogu držati unutarnjih zidova u cjevovodima.
norme
Najmanji nagib kanalizacijskih cijevi prema SNiP-u bit će pod utjecajem promjera cijevi postavljenih u kući. Prema tim standardima, za cijevi prosječnog promjera (oko 50 mm) nagib će biti 0,03 m, a za velike veličine - 0,02 m.

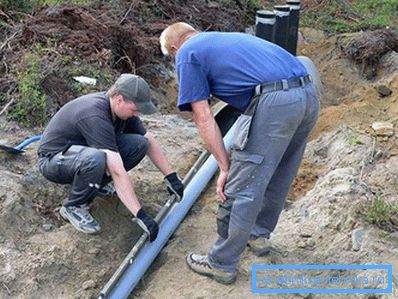

Razdjelni cijevi
Najbolje je koristiti razinu za određivanje horizonta (laserski vođeni ili normalni). Također možete primijeniti zategnuti kabelski trag. Kada cijev završi u uspravi, ona će stati kao standardna vertikala.
Da bi se izvršili takvi izračuni, kut smanjenja trebao bi se smatrati arcsinama u odnosu na smanjenje, uz uzimanje dobivene vrijednosti iz pravog kuta, tj. Od 90 °. Dobivena vrijednost bit će rezultat koji nam treba.
SNiP i drugi standardi ukazuju na najprihvatljivije podatke za padine cijevi koje izvode van. Ove veličine, u pravilu, imaju veći promjer od onog u unutarnjim komunikacijama.
Savjet! Najbolji nagib je od 15 do 25 mm.
