Pocinčane cijevi za grijanje: značajke cijevi, dizajn

Čelične cijevi poznate dugo vremena, a sada nisu izgubile popularnost u gradnji jer mogu izdržati povećana opterećenja i dobro se oduprijeti vanjskim utjecajima, s izuzetkom, možda, korozijom. Kako bi se izbjeglo uništavanje cijevi za grijanje kao rezultat hrđe, željezo se prekriva slojem cinka. Donji materijal posvećen je specifičnostima projektiranja grijaćih mreža od pocinčanih cijevi.

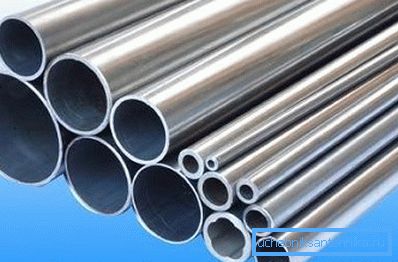

Pocinčane cijevi mogu se koristiti za instalaciju sustava grijanja

Značajke čeličnih cijevi

klasik

Konvencionalne cijevi od željeznih metala koriste se vrlo dugo u izgradnji raznih zgrada i konstrukcija. Njihova popularnost je zbog sposobnosti da izdrži povećana opterećenja, kao i da se ne propadne pod utjecajem negativnih vanjskih čimbenika.

Znatan utjecaj na popularnost ima cijenu. Cijevi od karbonskih čelika, s visokim tehničkim svojstvima, vrlo su pristupačne.

Razmatrani materijali jednostavno su izrađeni za dizajn grijanja:

  • na njima je moguće transportirati nosač topline zagrijane na temperaturu iznad + 100 stupnjeva Celzijusa;
  • kada se tekućina zamrzne u hladnoj sezoni (na primjer, u slučaju nezgode kotla), cjevovodi se mogu zagrijati otvorenim plamenom.
Čelik je izdržljiv i pouzdan, ali podložan je koroziji

Ali ne spomenuti značajne nedostatke:

  1. Proces izrade grijaće mreže čeličnih cijevi je prilično naporan, zahtijeva posebne vještine i korištenje sofisticirane opreme.
  2. Čelične cijevi su teško dati željeni geometrijski oblik, posebno kada ih morate saviti na nekoliko mjesta u različitim kutovima.
  3. Metal dobro provodi toplinu, tako da kod montaže grijane mreže (posebno s otvorenim površinama), čelične cijevi moraju biti pažljivo zaštićene školjkama, staklenom vunom ili mineralnim vlaknima.
  4. Metalni proizvodi vrlo su osjetljivi na koroziju, pa njihov prosječni vijek trajanja ne prelazi 10-15 godina.

Kao što je već spomenuto, to je posljednji čimbenik koji ograničava uporabu opisanih materijala za dizajn cjevovoda.

Da biste se nosili s problemom na dva načina:

  1. Koristite polimerne dijelove. Postoje cijevi različitih vrsta plastike, od kojih su mnogi uspješno korišteni u projektiranju sustava grijanja za kuće i apartmane. Međutim, oni ne mogu izdržati više unutarnjeg tlaka i vrlo visoku temperaturu rashladnog sredstva.

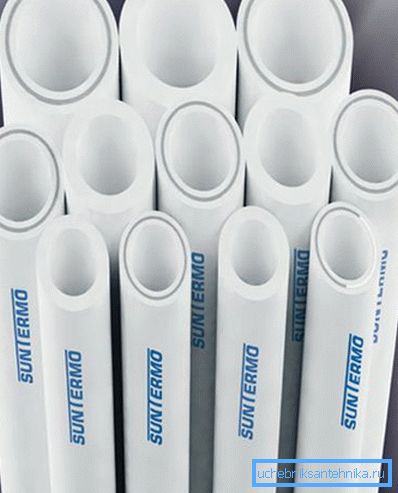

Cijevi od plastike ne podliježu koroziji, ali imaju malu snagu

Još jedan nedostatak plastičnih cijevi je mala čvrstoća, posebno na udar.

  1. Pokrijte čeličnu cijev zaštitnim slojem cinka. U tom slučaju korozija se može izbjeći, ali samo ako se voda koristi kao tekućina za prijenos topline. Antifriz, koji je kemijski aktivan, smanjuje sve prednosti pocinčavanja na nulu.

Međutim, sustav grijanja pocinčanih cijevi je pouzdaniji, pa je stoga preciznije zaustaviti opis tih dijelova.

galvaniziran

Pocinčavanje cijevi pomaže mu pouzdano zaštititi od pojave žarišta korozije i produljiti vijek trajanja za nekoliko godina.

Obratite pažnju! Ne samo da čelični proizvodi prekrivaju zaštitni sloj cinkova. To mogu biti cijevi od lijevanog željeza, kao i drugi proizvodi namijenjeni za transport tekućina.

Upute za izradu pocinčanih cijevi pružaju dvije osnovne metode nanošenja zaštitnog sloja:

  1. Vruće. Gotovi čelični dio uronjen je u spremnik napunjen tekućim cinkom na temperaturi od + 450 stupnjeva Celzija.

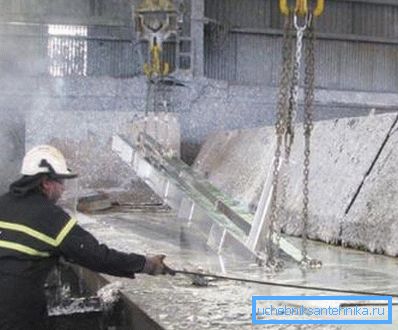

Na fotografiji - proces vruće pocinčavanja čeličnih dijelova
  1. Difuzija. U ovom slučaju cink ne stvara samo zaštitni sloj. Zahvaljujući posebnoj tehnologiji, atomi dvaju materijala međusobno se međusobno prodiru, tvoreći snažnu prevlaku otpornu na oksidaciju.

Za difuznu obradu koristi se praškasti cink umjesto tekućine. Cijevi se postavljaju u posebne spremnike, gdje se odvijaju posebne reakcije, koje daju cijevi ne samo mehaničku već i elektrokemijsku čvrstoću.

Obratite pažnju! Difuzija se primjenjuje samo na čeličnu cijev, jer drugi materijali nisu u mogućnosti komunicirati s cinkom.

Difuzijski pocinčavanje pokriva cijevi s pouzdanim zaštitnim slojem

Nezavisni dizajn sustava grijanja

U proizvodnji klimatskih mreža od pocinčanih čeličnih cijevi, možete koristiti dvije vrste spojeva:

  • električni ili plinski zavareni;
  • pomoću navojnih spojeva.

Valja napomenuti da i prva i druga metoda zahtijevaju od učitelja da imaju određene zgrade sposobnosti. Ako sumnjate u svoje sposobnosti, bolje je povjeriti postupak instalacije do iskusnih vodoinstalatera.

zavarivanje

Postupak izrade metode zavarivanja sastoji se od sljedećih koraka:

  1. Montiraju se vertikalni glavni usponi (dovod i povratni protok), a zatim se od njih odvijaju vodoravni vodovi na svaki radijator grijanja.

Savjet! Ako nadograđujete stari sustav grijanja, preporučljivo je provesti instalaciju cijevi prema staroj shemi, provodeći njihovu sekvencijalnu zamjenu. Takve inženjerske mreže vrlo pažljivo su dizajnirane i testirane, stoga neophodno izvršavanje značajnih promjena nije potrebno.

Zavarivanje je odgovoran i složen proces.
  1. Zavarivanje plinom vrši se posebnim lemljenjem debljine od 0,8 do 1,2 mm. Ako se koristi električno zavarivanje, potrebno je koristiti elektrode s kalcijevim fluoridom ili rutilnim premazom promjera do 3 mm. Inače, uskoj vezi neće biti postignuta.
  2. Pocinčane cijevi, za razliku od konvencionalnog čelika, preklapaju se. Da biste to učinili, jedan od dijelova blago je izgorio.

Kod zavarivanja cijevi s zaštitnim premazom, kvalitetu šava treba dati veću pažnju. Spoj ne bi trebao imati sag, čips, pukotine i druge nedostatke.

S jednakom pažnjom potrebno je napraviti rupe za cijevi i spojnice. Možete koristiti bušilicu, glodalicu ili izrezati rupu s tiskom.

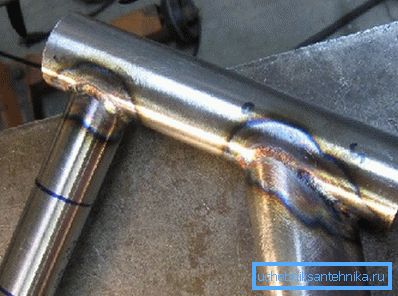

Morate pažljivo pratiti kvalitetu šavova.

Ako imate početne vještine rada s aparatom za zavarivanje i sami odlučite montirati pocinčane cijevi, tijekom operacija trebali biste slijediti sljedeće savjete:

  • šav mora biti pokrenut od središta dijela, polazeći od poda i postupno se kreće prema gore;
  • elektroda treba biti postavljena strogo okomito na površinu proizvoda (inače će biti nemoguće napraviti visokokvalitetni spoj);
  • ako se zavarivanje vrši na vertikalnoj površini, elektroda treba biti postavljena pod kutem, vodeći od vrha do dna;
  • Tehnologija točkastih zavarivanja može se koristiti za postizanje najbolje kvalitete.

Obratite pažnju! Zavarivanje pocinčanim cijevima gotovo se nikada ne koristi. Pod utjecajem visoke temperature, zaštitni sloj potpuno ispari, zbog čega će zglobovi korodirati i izgubit ćete sve prednosti korištenja skupog pocinčavanja. Bolje je da se usredotočite na tehnologiju spajanja, što uključuje upotrebu navojnih elemenata.

Linija za zavarivanje isparava zaštitni sloj cinka s površine cijevi

oprema

Za ugradnju sustava grijanja metodom uvijanja, potrebno je zalihe s potrebnim brojem okova: koljena, adaptera, ventila i tako dalje.

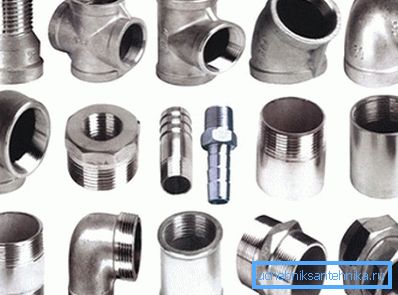

Pocinčani pričvrsni cijevni spojevi

Alati za razvrstavanje također su potrebni alati različitih promjera. Možete koristiti umre, ali je bolje kupiti vijak umrijeti: ovaj uređaj vam omogućuje da cut bolje, izbjegavajući izobličenja.

Osim toga, bit će potrebno:

  • brusilica za rezanje čeličnih cijevi u segmentima željene duljine;
  • datoteka s kojom se uklanja širina;
  • vice koje će vam pomoći da sigurno držite obradak u procesu rada s njima;
  • plinski ključevi za uvrtanje armature i cijevi (po mogućnosti dinamometrijski - neće oštetiti niti navoja, sile za raspršivanje).

Proces rezanja obično ne uzrokuje poteškoće čak ni za učitelja novaka, ali ovdje morate uzeti u obzir nekoliko značajki:

  • kod mjerenja cijevi ne zaboravite uzeti u obzir udaljenost koju cijev ulazi u prilog prilikom uvijanja;

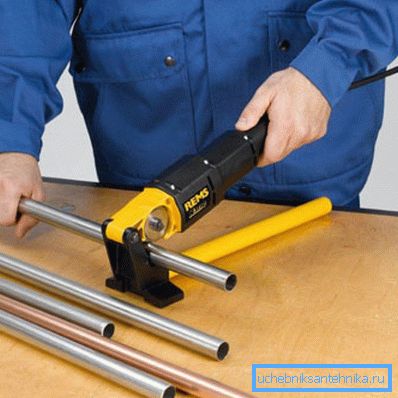

Za rezanje pocinčanih cijevi bolje je koristiti posebnu opremu.
  • prilikom montaže obratite pažnju na činjenicu da postavljanje cijevi preblizu zidu neće omogućiti rezanje niti (to zahtijeva najmanje 8-10 cm slobodnog prostora).

Skupština - lekcija nije osobito dugotrajan.

Ovdje početnici čine samo dvije uobičajene pogreške:

  1. Iskrivljavanje proizvoda duž uzdužne osi. Ako nije precizno kombinirati cijev i spojnice, možete prekinuti niti. Zbog toga će biti nemoguće postići željenu čvrstoću, a oštećeni dijelovi morat će se zamijeniti novima.
  2. Pritiskom prekidača za postavljanje ili zaustavljanje previše je čvrsto. Često se događa kada pričvršćuju slavine, kada majstor želi još malo zategnuti maticu, tako da se ručka dizalice pomiče više slobodno. Najčešće to dovodi do lomljenja.

Kako bi se borila s situacijom, završit će rastavljanje i navijanje dodatnih slojeva polimerne trake ili vuče.

Spajanje s radijatorima

Još jedan važan korak u instalaciji je povezivanje cijevi s radijatorima. Da biste to učinili, upotrijebite posebnu vrstu okova.

Operacija se izvodi na sljedeći način:

  • sgon je pričvršćen na cijev dok se razmak između rezanja i ulaza baterije ne dosegne 5 mm;
  • vuča se rana na ulazu hladnjaka (duž žice);

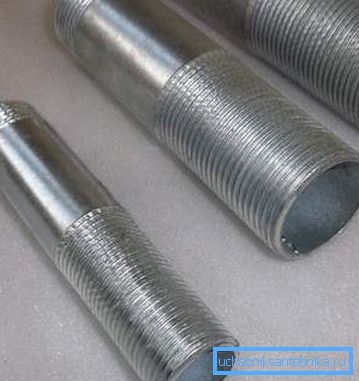

Pogoni za spajanje cijevi s radijatorima
  • navoj je pričvršćen na niti sve dok se sila ne zamjećuje, ali ne pretjerano;
  • zglobovi mogu biti oslikani kako bi se spriječila korozija.

zaključak

Pocinčane cijevi se rijetko koriste za izgradnju grijaćih mreža. Mogu biti zamijenjeni drugim dijelovima koji su jeftiniji i lakše se ugraditi u spremnu klimatsku mrežu. Više o tome možete saznati iz videozapisa u nastavku.
