Podržava cjevovod - vrste i značajke

Podrške su nužni element cjevovodnih sustava. Činjenica je da će čak i najkvalitetniji spoj cijevi vrlo brzo postati neupotrebljiv ako struktura nije čvrsto pričvršćena. Zatim razmatramo koje vrste tih proizvoda postoje, kako klizni nosači za cjevovode razlikuju od fiksnih cijevi i u kojim slučajevima se koriste.

Podupirač cijevi

Opće informacije

Pouzdanost cjevovoda ovisi o mnogim čimbenicima, kao što su:

  • Klima u kojoj se upravlja sustavom;
  • Težina sustava;
  • Vanjske vibracije i više.

Podrške se koriste za smanjenje negativnog utjecaja većine ovih čimbenika.

Najčešće se koriste u sljedećim industrijama:

  • Atomske i termoelektrane;
  • Prijevoz nafte i plina na autocestama;
  • Tehnološki vrijednosni sustavi;
  • Sve vrste inženjeringa.

Prema GOST 36 146 88 promjer proizvoda može biti od 18 do 1620 mm. Tip za njih odabire se ovisno o karakteristikama linije i samom proizvodu.

Najvažniji materijalni zahtjev je sposobnost da izdrži teška opterećenja.

Pokretne podupirače

Vrste prema vrsti djelovanja

Sve postojeće vrste podupirača podijeljene su u dvije vrste - mobilne i stacionarne. Izbor tipa dijela ovisi o radnim uvjetima linije i njenog tipa. Nadalje, saznat ćemo više o značajkama obje vrste (pročitajte i članak Pipe rolling: tehnologija i posebni alati).

pomičan

Ti se elementi koriste za organizaciju tla i nadzemnih sustava. Između njih i cijevi su posebni kompenzatori.

Njihove glavne funkcije su sljedeće:

  • Smanjenje utjecaja nestabilne temperature na cijevi;
  • Smanjenje raznih vrsta vibracija;
  • Smanjenje učinaka padova tlaka unutar cijevi.

Najčešće, ti dijelovi se koriste u sjevernim područjima, koje karakteriziraju brze promjene temperature. Glavna značajka pokretnih elemenata je da su u stanju uzimati samo vertikalna opterećenja, ali istodobno ne sprečavaju vodoravno pomicanje cijevi koje se javljaju kao posljedica ekspanzije temperature.

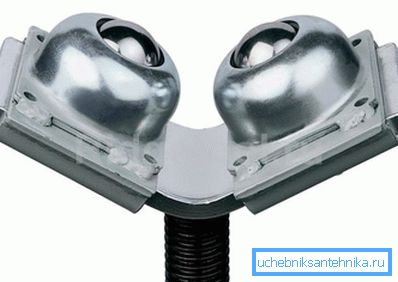

Sustav kugle

Pokretni dijelovi su više vrsta:

Učvršćivanje i klizanje Koristi se za sustave sklone deformacijama zbog temperaturnih efekata.
lopta Instaliraju se na zavojima autocesta, jer osiguravaju slobodno kretanje.
proljeće Dizajniran za zaštitu autocesta od vibracija.
Fiksni sustav fiksiranja cijevi

fiksni

Može se koristiti i kod polaganja zemljišta i podzemnih cjevovoda. Budući da nije teško pogoditi od imena, oni fiksiraju cijevi u vertikalnom i horizontalnom položaju.

Razvrstavanje prema konstrukcijskim značajkama

Ovisno o tehnologiji ugradnje i konstrukcijskim značajkama, dotični dijelovi se razvrstavaju u:

  • Zavarene stanice;
  • Stropni trup;
  • Otvoreni okvir;
  • panelboard;
  • Konstrukcije strmih zakrivljenih zavoja.

Zatim, pogledajte sve njihove vrste.

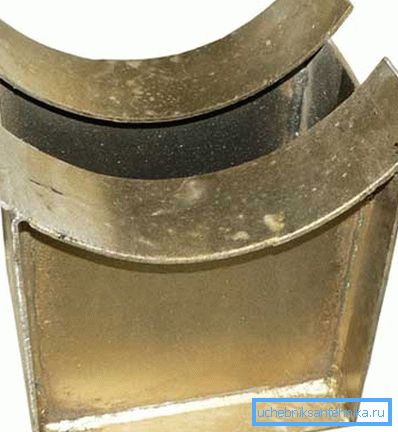

Na foto - zavarenoj podlozi

variti

Zavareni proizvodi se razlikuju po raznim vrstama. Oni su pokretni i nepokretni.

Njihove prednosti uključuju:

  • Niska cijena;
  • Jednostavna instalacija;
  • Pouzdanost.

Obratite pažnju! Zavareni dijelovi se koriste isključivo za čelične cijevi.

Tijelo stezaljke

Ti proizvodi također mogu biti pokretni i nepomični.

Podijeljene su u dvije vrste:

  • Sa okruglom stezaljkom - dopušteno je primjenjivati ​​i za čelične sustave i za neke druge vrste autocesta.
  • S ravnim tipom jaram - primjenjuje se samo na čelike majstora.

Obratite pažnju! Sustavi obruča, koji se razlikuju po prisustvu ukrutnjaka, također pripadaju tijelima.

nepakiranom

U stvari, ovi su proizvodi obični stezaljki. Oni su također mobilni i nepokretni. Ako prvi cijevi osigurati slobodno kretanje, pri čemu se naziva Homutova vodiče, potonji je pričvršćen na bazu zavarivanjem.

Štit podržava

panelboard

Fiksni nosači štita koriste se za popravak okomitih sekcija. Njihova ugradnja vrši se zavarivanjem. Najčešće se koriste pri prolasku cijevi kroz zid.

Strme zavoje

Ovaj je dio ugrađen pod dizajn zavoja. Njegov dizajn može biti mobilan i nepomičan. Moram reći da se ti proizvodi koriste ne samo za autoceste, nego i za pričvršćivanje svih vrsta opreme.

Značajke instalacije

Prije svega, valja reći da je prilično teško instalirati podršku, pa je bolje da to ne učinite sami, nego da to povjerite specijalistima. Činjenica je da u slučaju kršenja instalacijske tehnologije, posljedice mogu biti najneugodnije, budući da su ti elementi podvrgnuti teškim teretima samog cjevovoda i tekućinama koje teče kroz nju.

Udaljenost između tih dijelova ovisi o promjeru cijevi, kao io vrsti transportirane tekućine i instalacijskoj tehnologiji proizvoda. Ta udaljenost je također važan parametar na kojem se može izdržati trajnost cjevovoda, tako da ga profesionalci trebaju odrediti.

Ovdje, možda, sve glavne točke koje se mogu reći o značajkama tih dijelova cjevovoda.

zaključak

Podupirači namijenjeni cjevovodima dolaze u širokom rasponu dizajna, tako da izbor ovisi o brojnim čimbenicima. Međutim, kako bi se osiguralo pravilno funkcioniranje strukture, ne samo da je dio valjano odabran na jedan ili on način, već i upute za instalaciju (vidi i članak Seamless Pipe: Application Field i Process Manufacturing).

S videozapisa u ovom članku možete dobiti više informacija o ovoj temi.
