Podupirači cijevi - vrste i specifikacije

12-08-2018
Cijevi

Idite van i pogledajte cjevovode koji vas okružuju. Teško je ne primijetiti da ih nužno podupiru neki nosači iznad tla ili na tlu. Zbog toga je moguće spojiti elemente zajedno u sustavu koji ima veću duljinu.

Danas će se članak posvetiti ovoj temi, gdje ćemo pogledati fiksne i klizne potpore za cijevi u izolaciji PU pjene.

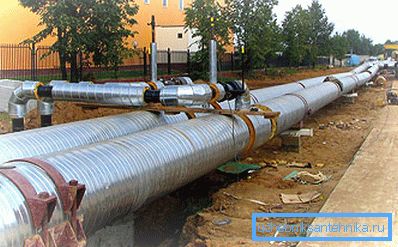

Na fotografiji - klizna verzija nosača za cijevi u izolaciji pjene

Teorijsko znanje

Prilikom postavljanja takvih mreža uobičajeno je dati posebnu ulogu za spojeve koji mogu izgubiti svoju pouzdanost, koji će se odmah prenijeti na cijelu strukturu ako ne brinete o njegovoj čvrstoj fiksaciji.

Odaberite glavne čimbenike koji utječu na snagu sustava:

  • klima;
  • masa strukture;
  • vanjske vibracije.

Istodobno, podrške omogućuju smanjenje njihovog negativnog utjecaja.

Obično se mogu naći u organizaciji sustava:

  • transport nafte i plina;
  • tehnološka vrijednost;
  • na nuklearnim i termoelektranama;
  • za inženjerske projekte.

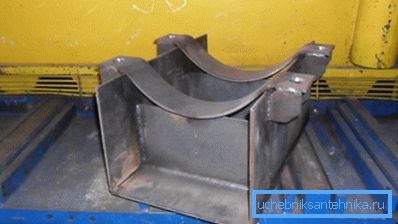

Fiksna podrška za cijevi za opskrbu toplinom iz metala

Značajke instalacije

U razvoju takvih struktura uzeti u obzir standardni promjeri cjevovoda, koji prema GOST može biti 18-1620 mm. Nosači su obično izrađeni od metala, a instalacija često uzrokuje poteškoće.

Savjeti: Bolje je pružiti takav rad stručnjacima. Inače, mogu se pojaviti neugodne posljedice zbog pogrešnog izračuna strukturnih elemenata koji su stalno pod velikim opterećenjem sustava i tekućine koja cirkulira u njemu.

Tehnologija instalacije može biti drugačija, ali postoje dva glavna:

  • pomoću stezaljki;
  • pomoću opreme za zavarivanje.

U svakom slučaju, tip metala za nosače ovisi o njegovim karakteristikama, a glavna stvar je njegova sposobnost da izdrži velika opterećenja.

Savjet: između konstrukcija, udaljenost se izračunava na temelju promjera cijevi, tvari koja se prevozi kroz njega, instalacijske tehnologije.

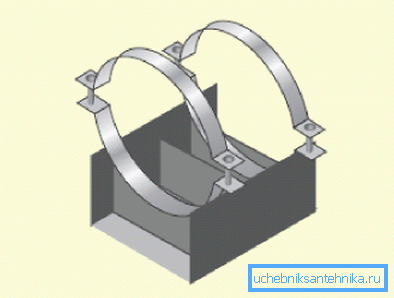

Klizni nosači za cijevi prema tipu GOST stezaljki

vrste

Postoje dvije glavne vrste nosača za cjevovode - pokretne (klizne) i fiksne. Prilikom odabira, uzmite u obzir njihove radne uvjete i rad sustava.

fiksni
  1. Koristi se za stvaranje tla i nadzemnih sustava.
  2. Dizajn koristi posebne kompenzatore koji pomažu smanjiti:
  • temperaturni efekt;
  • unutarnji pad tlaka;
  • vibracije raznih tipova.
  1. Njihova dodatna funkcija je da su toplinski izolatori.
  2. Najčešće, strukture se nalaze u sjevernim krajevima zemlje, gdje su oštre promjene u temperaturi česte.
pomičan
  1. Dizajniran za kompenzaciju vertikalnih opterećenja.
  2. Podupirači ne utječu na trošenje cjevovoda i ne povećavaju stabilnost kada se cijevi pomaknu.
  3. Moguće je razlikovati glavne vrste:
  • lopta - omogućuje slobodno kretanje elemenata sustava pri okretanju;
  • proljeće - zaštita od vibracija;
  • suspendiran - korišten za horizontalne konstrukcije;
  • kreće;
  • Sedla.

Posljednja dva korištena su za sustave koji se mogu deformirati zbog temperaturnih razlika.

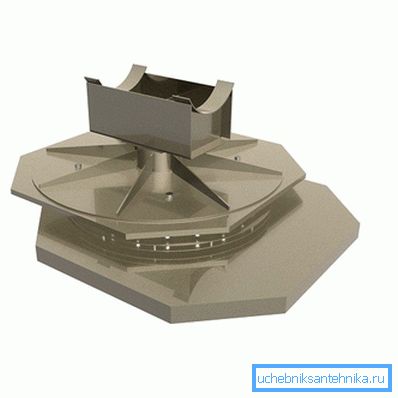

Kuglični ležaj

klasifikacija

Podupirači se mogu klasificirati i na temelju njihovih značajki dizajna i tehnologije ugradnje.

Postoje takvi dizajni:

  1. Zavarena karoserija, čija je prednost jednostavna instalacija i pristupačna cijena. Koriste se za čelične konstrukcije, razlikuju se u različitim tehnološkim rješenjima.
Zavarena konstrukcija
  1. Tijelo stezaljke može imati okrugli i ravni jaram (koristi se samo za čelik). Prvi se osim čelika može koristiti za konstrukcije predizoliranog tipa. Ovaj tip također uključuje odvlačenje konstrukcija u kojima nema ukrućenja.
  2. Nepropusni ili konvencionalni spojnici crijeva. Fixed verzije su spojene na bazu zbog zavarivanja, pomični pružaju slobodno kretanje. Oni su također nazvani kliješta hmelja.
  3. Strmito zakrivljene zavoje koje su montirane ispod zavoja željenog dizajna. Koristi se za pričvršćivanje raznih uređaja.
  4. Štit potreban za pouzdanu montažu vertikalnih sekcija, oni se instaliraju zavarivanjem. Vrlo često oni su montirani kroz prolaz struktura kroz zid. Pozivaju se na fiksnu vrstu proizvoda.

Osim zadnje opcije, sve ostale podrške mogu biti mobilne i fiksne.

Podupirač polipropilenskog cijevi

Za rad s takvim proizvodima potrebno je koristiti posebne uređaje koji mogu biti:

  • običan (standardni);
  • s isječkom;
  • s remenom;
  • dvostruko.

Zapravo, industrijska poduzeća spremna su ponuditi kupcima širok raspon sličnih proizvoda koji će zadovoljiti osnovne potrebe.

Takva potpora je stezaljka ili prsten na postolju od sivog ili bijelog polipropilena. Može biti zatvoren ili zatvoren. U osnovi, fiksna podrška za polipropilenske cijevi se koristi za držanje u proizvodnji sustava grijanja, opskrbe hladnom vodom i toplom vodom. Osnovana je potpora na zidovima različitih materijala, dizajn snažan i izdržljiv.

Upute za uporabu su jednostavne - prvo, pričvršćene su rukama na površinu pomoću vijka ili slično, a zatim se u nju postavlja cijev. Prema pravilima, oni bi trebali biti smješteni kroz svaki metar ili prema tehnološkoj potrebi, koja izravno ovisi o temperaturi radne okoline.

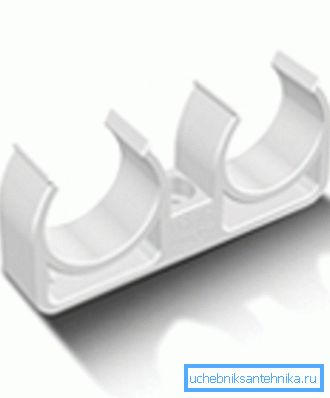

Dvostruka polipropilenska podrška

Podržava različite vrste i promjere. Verzije s isječkom ili trakom držite cjevovod pouzdanije, dvostruko tipa omogućuje vam da popravite dvije cijevi istog promjera.

zaključak

U članku su razmatrane različite podloge za cijevi koje mogu biti pokretne i fiksirane. Pomoću njih je moguće ne samo smanjiti ovisnost sustava o vanjskom utjecaju, već i olakšati instalaciju (saznajte ovdje kako izgraditi dimnjak za plinski kotao).

Videozapis u ovom članku pomoći će vam da pronađete dodatne informacije o ovoj temi.
