Polaganje cjevovoda: metode i materijali za autoceste i

Koje su metode postavljene cijevi za vodoopskrbu? Kako je polipropilenska cijev postavljena na dovod tople vode za vikendicu? Kako su glavni vodovodni sustavi pod prometnim autocestama i građevinskim temeljima? U članku ćemo pokušati upoznati čitatelja s nekim aspektima izvedbe ovih djela.

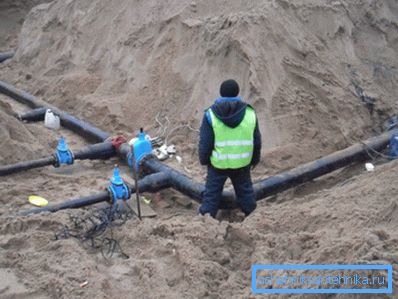

Ugradnja cjevovoda za hladnu vodu.

Privatna kuća

Počnimo s informacijama koje imaju praktičnu vrijednost vlasnicima vikendica. Kakav je izvor ulja i kako se uklapa u zemlju?

materijal

Tipično, samo se hladna voda stavlja u kućicu. Topla voda i grijanje organizirani su sami; plin, struja, ogrjev, ugljen, peleti (prešani peleti piljevine), itd. mogu se koristiti kao izvori topline.

U ovom slučaju, najučinkovitije korištenje polietilenskih cijevi.

Zašto?

  • Polietilen je izuzetno izdržljiv. Trajanje uporabe cijevi procjenjuje se na najmanje 50 godina.
  • Otporna je na koroziju (kao i za sve ostale polimere).

Osim toga: polietilen je izuzetno otporan na agresivne medije. Od ove plastike, zajedno s staklom, proizvodi se jela, u kojima se isporučuju koncentrirane kiseline i lužine.

  • Polietilen - dielektrični. Ako je tako, ne možete se bojati zalutalih struja i pojave elektrokemijskih procesa koji uništavaju ventile.
  • Njegova površina nije obrastao vapnenim naslagama., što razlikuje materijal od bilo koje čelične cijevi.
Ova osobina polietilena omogućuje vam da unesete manji promjer.
  • U korist polietilenskih cijevi kaže se njihova cijena.: kod istog propusnosti to je 1,5-2 puta niže od one koja nije galvanski čelik.
  • Konačno, polietilen zadržava svoju elastičnost pri niskim temperaturama.. U praktičnom smislu, to znači da čak i kad se voda zamrzne, cijev neće biti prekinuta zbog pritiska leda: ljuska će se samo malo rastegnuti, a kod odleđivanja će se vratiti na izvorne dimenzije.

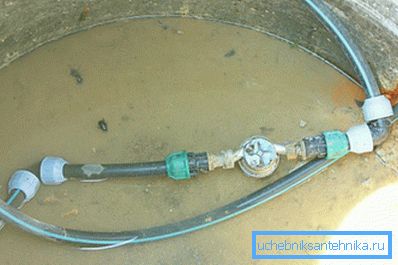

Ulaz iz sklopa vodomjera u bušotini položen je jednodijelnom cijevi: promjera do 180 mm isporučuje se u zavojima i zavojnicama. Ožičenje u kući može se, naravno, obaviti s drugim materijalima; kao prilagodljiva kompresijska prilagodba.

A što je bolje koristiti u slučaju kada se opskrba toplom vodom i grijanje osiguravaju povezivanjem s glavnim grijačem?

  • Kada je postavljanje iznad glave tradicionalno koristi čeličnu cijev. Priključci su montirani zavarivanjem ili na niti; toplinska izolacija izrađena je od staklene vune sa staklenim vlaknima ili pocinčanim željeznim omotačem.

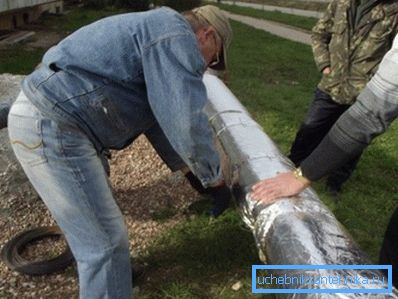

Zagrijavanje zagrijavanja ulaza.
  • Kada je podzemna montaža poželjno koristiti armirane polipropilenske cijevi.. Ojačana je - jer imaju veću čvrstoću rastezljivosti i imaju nižu istezanje kada se zagrijavaju. Za spajanje ravnih duljina, koristi se zavarivanje utičnice niske temperature; Aluminijsko ojačanje zahtijeva prethodno stripping u području zavarivanja.

Nuance: ako se polietilenska cijev pri polaganju može saviti s radijusom od najmanje pet promjera, okreta polipropilenskog provodnika provodi se samo pomoću armature.

Polaganje u zemlju

Na kojoj se dubini nalaze vodovodne cijevi prilikom polaganja ulaza u zemlju?

Da bismo odgovorili na ovo pitanje, obratit ćemo se regulatornim dokumentima.

  1. Prema SNiP 2.04.02-84, dubina polaganja vodenih cijevi, računajući na njihovu donju površinu, mora biti barem pola metra više od maksimalne dubine penetracije u tlo nulte temperature (dubina smrzavanja).
  2. Kôd pravila zajedničkog pothvata 40-102-2000 čini dodatak: ova se dubina može smanjiti pomoću ne-higroskopne toplinske izolacije.

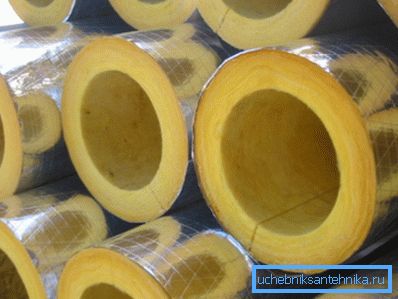

Izolacijska školjka za cijevi.

Za praktičnost čitatelja prikazujemo vrijednosti dubine zamrzavanja za neke regije post-sovjetskog prostora.

gradovi Dubina zamrzavanja, m
Kaliningrad, Simferopol 0,7
Frunze, Dnepropetrovsk 0,8
Rostov-na-Don, Kijev, Minsk, Riga 0,9
Tallinn, Kharkov, Astrakhan 1.0
Pskov, Kursk, Smolensk 1.1
Voronezh, Volgograd, St. Petersburg 1.2
Tver, Moskva 1.4
Vologda, Saratov, Penza, Kostroma 1.5
Uralsk, Samara 1.6
Kazan, Izhevsk, Uljanovsk 1.7
Orenburg, Ufa 1.8
Chelyabinsk, Perm, Sverdlovsk 1.9
Kurgan, Kostanay 2.0
Tobolsk, Petropavlovsk - Kamchatsky 2.1
Omsk, Novosibirsk 2.2

Zašto su vodene cijevi postavljene u velikim dubinama? Sve je očito: u nedostatku crpljenja vode na sobnoj temperaturi ispod nule, oni će jednostavno zamrznuti. Istodobno, duboko polaganje rješava problem deformacije cijevi pri kretanju duž površine motornog vozila.

Napomena: izolacija vodovoda ne jamči zaštitu od zamrzavanja. Samo smrzava samo sporije. Radikalno je problem odmrzavanja pri polaganju cijevi na plitkoj dubini riješen samo pomoću grijaćeg kabla koji je postavljen u zajedničku izolacijsku jaknu s njima.

autocesta

Kako je položen vodovod?

materijali

Do nedavno, kada je polaganje intracity sustava za opskrbu vodom masivno koristi:

  1. Cijevi od lijevanog željeza s bakrenim brtvljenjem s kabolom (impregnirano bitumenskim organskim vlaknima) i rastopljenim olovom. Otpornost na koroziju lijevanog željeza omogućava mnogim položenim starostima i više stražnjih linija da ostanu u službi i danas. Glavni problem materijala je njezina krhkost: pokret tla vodi do nesreća.

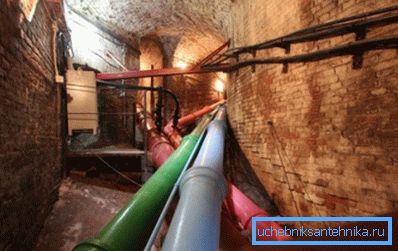

Vodovodni sustav željeza Peterhof.
  1. Crni čelik Njegova uporaba je jedna od ludila povezanih s pokušajima uštede novca; vijek trajanja sustava za opskrbu čeličnim vodovima prije prve nesreće uzrokovane njezinom korozijom nije bio više od 10-15 godina.

Osim toga: zbog hrđe i vapnenih naslaga, lumen cijevi tijekom tog vremena bio je smanjen na 25-40 posto izvornika. Pogodite kako je to utjecalo na pritisak vode?

Srećom, napredak ne prestaje, a sada se više znatiželjnih rješenja proširila.

  1. Cijevi od VChSHG (visoko-čvrsto nodularno lijevano željezo) imaju otpornost na koroziju od lijevanog željeza i duktilnost čelika s niskim udjelom ugljika. Zbog čvrstoće priključaka utičnica osiguravaju se gumeni o-prstenovi.

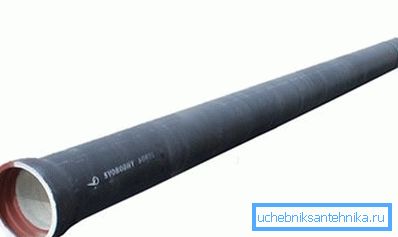

    Cijev VChSHG s utorom ispod brtvenog prstena.

  2. Tlačne cijevi od polivinil klorida povezane su utičnicama i cijevnim spojnicama pomoću istih gumenih O-prstena ili ljepljivih spojeva.
  3. Konačno, glavne cijevi polietilena povezane su niskotemperaturnim zavarivanjem: krajevi susjednih cijevi rastopljeni su električnim grijačem i prešani jedni protiv drugih. Poravnanje i stezanje s velikim promjerom debla obavljaju se mehaničkim ili hidrauličnim uređajima (s presjekom većim od 250 mm).

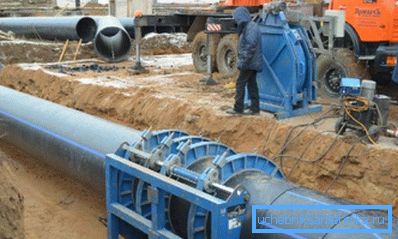

Zavarivanje polietilenske cijevi.

Polaganje u zemlju

Ako se uljni i plinovodi i vodovi za grijanje mogu postaviti iznad razine tla i izravno na njegovu površinu, onda se vodovod, kako je gore opisano, zakopano u tlo.

Tradicionalna shema dizajna je jasna i poznata:

  1. Trţnica kopa uzduž budućeg autoputa;

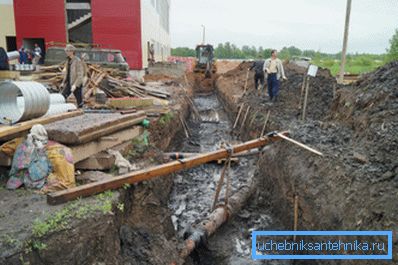

Skupo, sporo, neugodno.
  1. Žičani bič zavaren ili povezan na druge načine položen je u jarak na pješčani jastuk i prekriven zemljom.

Pod cestama s teškim prometom, cijevi se često postavljaju u armiranobetonsku rupu, što im ne dopušta da budu oštećeni kada je površina pod velikim stresom.

Jasno je da to nije najprikladniji način: velika količina iskopavanja i potreba za ograničavanjem kretanja prometa teško će zadovoljiti radnika i građane.

Godine 1971. započela je nova era u izgradnji gradskih podzemnih cjevovoda: Martin Cherrington (SAD) prvi je ispitivao polaganje cjevovoda pomoću HDD metode (horizontalno usmjereno bušenje). Bit iz metode jasno je od naziva: cijev se ne uklapa u rov, već se prolazi ispod površine bez da se uznemiravaju gornji slojevi tla.

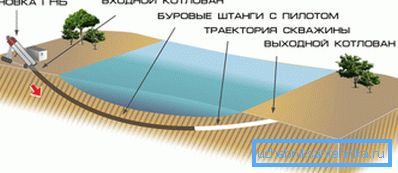

Dijagram horizontalnog usmjerenog bušenja.

Trenutno, polaganje cijevi bez kanala se prakticira na nekoliko načina:

Naziv metode Kratak opis
Horizontalno usmjereno bušenje Premještanje zglobnih bušaćih šipki s pilotom (sustav za ispravljanje smjera) prolazi kroz vodoravni dio duž nježnog luka. Ako je potrebno, kanal se može proširiti višestupanjskim ponovnim prodorom. Zatim se zavrti gotov zamotak u bačvu; paralelno s njim se dobiva bentonitna otopina koja služi kao lubrikant i cementira zidove.
Vodoravna bušenja Primjenjuje se prilikom postavljanja cjevovoda pod autoceste ili baze. Čelična cijev postavljena je u otvorenu bušotinu, koja se kasnije koristi kao kućište cjevovoda; njegov prednji rub ima konus. Cijev je pritisnuta kroz tlo s utičnicama s naporima stotinama tona; tlo nije uklonjeno, već je zbijeno oko kućišta. Za ubrzavanje bušenja vibracijskih udaraca i pneumatskih udarnih strojeva može se koristiti.
Začepljenje cijevi Cijev velikog promjera s oštrim rubom pritisnut je utičnicama. Tlo zarobljeno u njegovoj šupljini odvaja se tamo mehanički ili ručno.
Rehabilitacija cjevovoda Šok udarca se kreće duž starog cjevovoda, uništava ga i pritiskom cijevi ostaje u tlu oko nje. Iza njega se proteže bič novog cjevovoda.

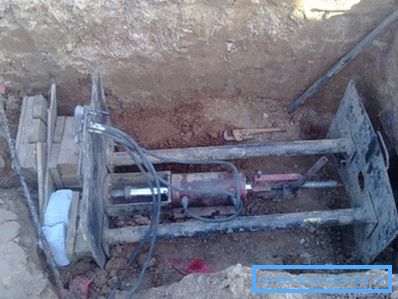

U fotoaparatu za horizontalno bušenje.

SNiP 3.05.04-85

Kako se voditi pri izgradnji vodoopskrbnog sustava vlastitim rukama? Osnovne upute za projektiranje i cjevovode sadržane su u SNiP 3.05.04-85 Vanjskim mrežama i vodoopskrbnim i kanalizacijskim postrojenjima. Dajemo neke zahtjeve ovog dokumenta.

Dakle, kako treba položiti plinovod prema SNiP-u?

  • Za zglobne spojeve s gumenim brtvama, kut zakretanja kod svakog zgloba ne bi smio prekoračiti 2 stupnja do promjera do 600 mm i 1 stupanj za promjere od 600 mm.
  • Odstupanja od osi dizajna cjevovoda ne smiju biti veća od 100 mm.
  • Gumene brtve na utičnicama ne mogu se koristiti primorozhennymi.
  • Čelični i armirani betonski cjevovodi zaštićeni su od korozije.

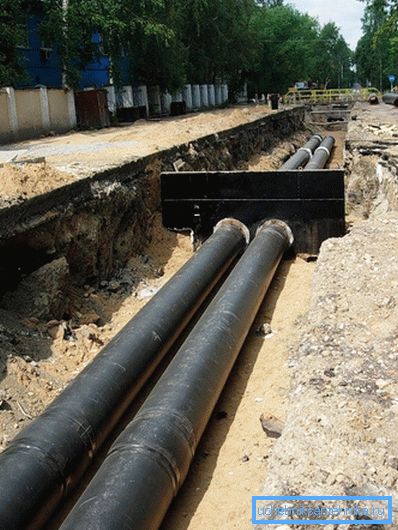

    Tipična metoda zaštite je premazivanje bitumenskim mastiklom.

  • Zavarivanje između dviju polimernih cijevi (osobito HDPE i LDPE) nije dopušteno.
  • Zavarivanje čeličnih cijevi se može provesti na temperaturi nižoj od -50 stupnjeva, polietilenom - ne manjim od -10 stupnjeva.

zaključak

Nadamo se da smo zadovoljni čitateljskom znatiželjom u području metoda polaganja vodenih cijevi i materijala koji se koriste u tu svrhu. Kao i obično, u ovom članku videozapisa možete pronaći dodatne informacije. Sretno!
