Polipropilenske cijevi i elementi: značajke, standardi,

Kako odabrati polipropilenske cijevi i spojnice? Općenito, što su oni i kakvi su standardi proizvedeni? Kako koristiti polipropilen za instalaciju kućnih vodovodnih ili grijanja?

U članku ćemo pokušati odgovoriti na ova pitanja.

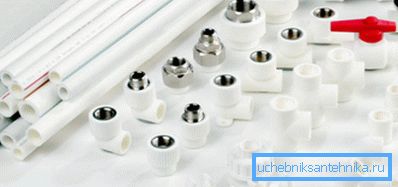

Upoznajte: polipropilen.

Opća svojstva

Što biste trebali znati o polipropilenu?

  • PN u označavanju cijevi odgovara radnom pritisku u atmosferi (kgf / cm2) pri + 20 ° C

Važno: kada se temperatura povisi, pada maksimalni dopušteni tlak. Dakle, za cijev PN25 na + 90ê jednako je 8-9 atmosfere. Međutim, u normalnom radu središnjeg sustava za opskrbu vodom i grijanja tlak u njima ne prelazi 6-7 kgf / cm2.

  • Maksimalna radna temperatura za sve vrste polipropilena ne prelazi 95ê. Prema trenutnom SNiP-u, ne bi trebale postojati više temperature u unutarnjim inženjerskim mrežama stambenih zgrada; u praksi, pod određenim uvjetima, moguće je prekoračiti tu vrijednost.
  • Cijevi i spojnice od polipropilena povezani su niskotemperaturnim zavarivanjem. Dodirne površine se rastopi posebnom mlaznicom za lemljenje čija je temperatura oko 240 stupnjeva i kombiniraju se; nakon hlađenja, čvrstoća veze nije niža od cijelog područja.

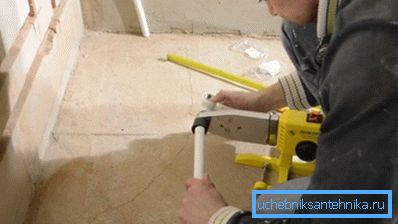

Cijev za zavarivanje s priključkom.
  • Materijal je lagan (polipropilen je najlakši od plastike, a njegova gustoća iznosi samo 0,91 g / cm2) i izuzetno je tvrda. Unutarnja površina cjevovoda ne prenosi sedimenti i ostaje glatka čak i nakon desetljeća rada.
  • Kombinirani trošak polipropilenskih cijevi i priključaka čini ih najjeftinijim rješenjem na tržištu.. Polietilenske cijevi su čak i jeftinije, ali visoka cijena priključaka i radna temperatura ograničena na 40 stupnjeva čine polietilen nekonkurentnim.
  • Proizvodnja polipropilenskih cijevi i fitinzi već dugo je uspostavljena na području Ruske Federacije. Proizvodi, posebice, prodaju se pod markama Sanpolimer i Potok.

pojačanje

Specifikacije proizvođača polipropilenskih cijevi i spojeva uvijek uključuju, među ostalim, prisutnost ojačanja i njegovog tipa. Što je pojačanje i zašto je to potrebno?

Ovo je naziv za uvođenje materijala visoke čvrstoće na zid u zidove s minimalnim koeficijentom toplinske ekspanzije. Ciljevi izravno prolaze iz svojstava - na taj način, rastezanje se smanjuje nakon zagrijavanja i povećava čvrstoću rastezanja.

Korisno: dugi ravni dijelovi na PTV i grijanje, međutim, isporučuju se s kompenzatorima - u obliku slova U ili prstenastim zavojima. Pričvršćivanje cijevi je napravljeno pokretnim, a kad se na utorima svake ceste smještaju u utore, uvijek ostaje slobodni prostor od 5 do 10 mm.

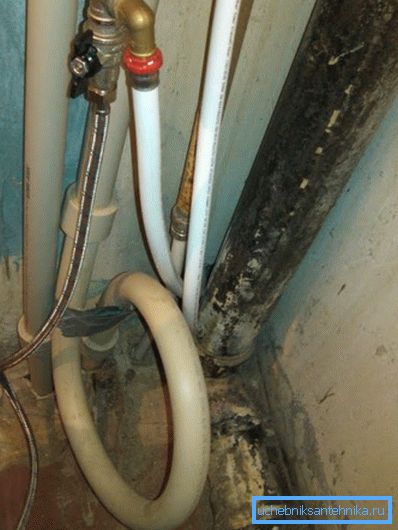

Kompenzator u opskrbi toplom vodom.

Napomena, elementi za polipropilenske cijevi se proizvode bez armature: visoka čvrstoća postiže se jednostavnim zgušnjavanjem zidova, a izduženje tijekom zagrijavanja nije presudno zbog male veličine priključka.

Ojačane cijevi se montiraju na toplom vodom i grijanje.

Na prodaji možete pronaći proizvode sa dvije vrste armature.

aluminijum

Između dva sloja polipropilena zalijepljen je sloj aluminijske folije debljine ne više od pola milimetra. Dakle, pri fiksnoj debljini stijenke, radni tlak se povećava od PN20 do PN25, a izduženje tijekom zagrijavanja približava se čeliku.

Kod zavarivanja, aluminij zahtijeva obvezno uklanjanje s područja veze s priključkom. Činjenica je da se pod određenim uvjetima metal u kontaktu s vodom počinje raspadati, uzrokujući odvajanje cijevi i oštar pad snage.

Sloj za ojačanje može se postaviti strogo u sredini zida i bliže vanjskoj površini.

Upute za izradu kraja cijevi za zavarivanje ovise o njenom mjestu:

  • Vanjski sloj se čisti s aparatom za brijanje - mlaznicu odgovarajućeg promjera s noževima koji se nalaze na unutarnjoj površini.

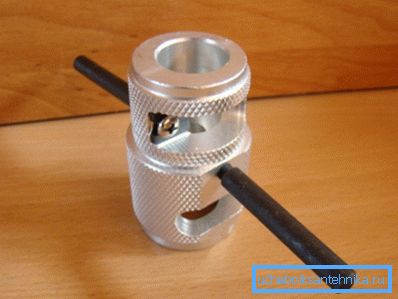

Na fotografiji - ručni aparat za brijanje.
  • Folija smještena u sredini se odstranjuje iz zone taljenja pomoću rezača lica, instrumenta u kojem se noževi nalaze na kraju cijevi.

vlakno

Alternativna metoda ojačanja je da se formira sloj u sredini zida, pojačan dodavanjem sjeckanog stakloplastike - vlaknima. Takvi proizvodi ne zahtijevaju odstranjivanje. Produženje tijekom zagrijavanja je smanjeno, ali nešto manje nego kod upotrebe aluminija.

Ojačanje vlakana.

standard

Glavne tehničke značajke - dimenzije polipropilenskih cijevi i spojeva, tolerancije, debljine stijenke itd. - regulira GOST R 52134 - 2003.

Zanimljivo: standard regulira proizvodnju tlačnih cijevi od svih termoplastičnih materijala. Konkretno, u tekstu se spominju obični i umreženi polietilen, PVC i polibuten.

 Obratite pozornost na svoje ključne točke.

  • Najmanji promjer naveden u standardu je 10 milimetara, a maksimalni promjer 1600.

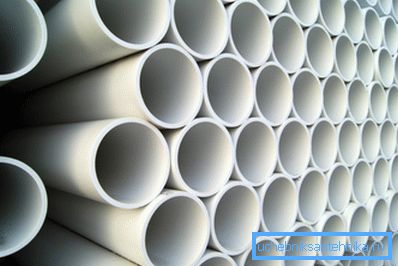

Polipropilenske cijevi velikog promjera.
  • Minimalna debljina stijenke iznosi 1,3 milimetra, maksimalno - 61 mm.
  • Maksimalno odstupanje vanjskog promjera ovisi o vrijednosti i mora biti u skladu sa sljedećom tablicom:
Nazivni promjer, mm Maksimalno odstupanje na velikoj strani, mm
16 0,3
20 0,3
25 0,3
32 0,3
40 0.4
50 0.5
63 0.6
75 0,7
90 0,9
110 1.0
  • Cijevi od malih (do 180 mm) promjera mogu se isporučiti ne samo u ravnim dijelovima, već također u zavojima ili zavojnicama.

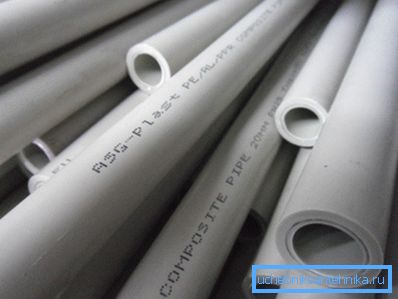

U trgovinama, međutim, prevladavaju segmenti od 4 metra.
  • Zajedno s zavarivanjem s kontaktnim zupčastim tijelom, standard osigurava ugradnju polipropilena pomoću elektrofuzijskih armatura (opremljenih vlastitim grijanim elementom).

Savjeti za postavljanje

Kada zavarite polipropilenske cjevovode vlastitim rukama, potrebno je slijediti nekoliko jednostavnih pravila.

  • Na kraju cijevi namijenjene za zavarivanje, vanjski brusiti se uklanja.
  • Nakon taljenja, dijelovi se spajaju translacijskim gibanjem, bez rotacije.
  • Nakon priključivanja, priključak mora ostati fiksiran barem jednu minutu.

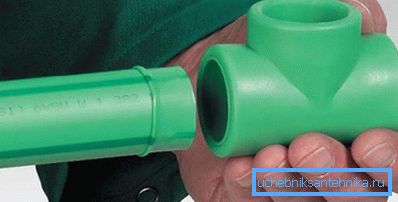

Pojedinosti su kombinirani translational motion, bez uvijanja.

zaključak

Nadamo se da će informacije koje se nude čitatelju korisne za popravak ili konstrukciju (vidi i članak Fittings for polypropylene pipes: vrste i njihov tehnički opis).

Videozapis u ovom članku omogućit će vam vizualno upoznavanje s načinom na koji se nalaze polipropilenske cijevi i spojnice. Sretno!
