Polipropilenske cijevi za grijanje: 5 faza ugradnje sustava

Početnici koji nemaju dovoljno praktičnog iskustva, odlučujući o izboru određenih tehnologija za projektiranje klimatizacijskog sustava, pitaju se mogu li se polipropilenske cijevi koristiti za grijanje. Jednozorni odgovor možete dobiti samo čitanjem materijala ispod.

Značajke polimera

Prije svega treba napomenuti da je ova vrsta plastike, kao i svaka druga, izvrsna za transport tekućeg medija, koji je rashladna tekućina u sustavu grijanja.

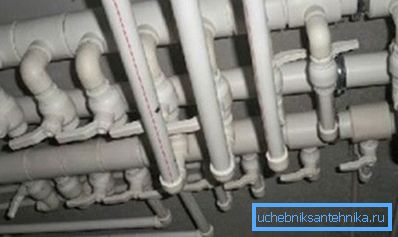

Osim toga, zagrijavanje polipropilenskih cijevi ima mnoge prednosti koje povoljno razlikuju ovo rješenje od pozadine postojećih alternativa.

To uključuje:

1. Jednostavna instalacija. Cijevi od polipropilena za grijanje su spojeni zajedno pomoću lemljenja. Ova tehnologija, za razliku od zavarivanja čeličnih dijelova, ne uzrokuje poteškoće ni za novog majstora i ne zahtijeva uključivanje stručnjaka sa strane, čija je cijena vrlo visoka.

1. Polipropilen, koji je jedan od tipova plastike, ne oksidira u zraku, jer sustav grijanja polipropilenskih cijevi apsolutno nije podložan koroziji. To uvelike produžuje život.
2. Na unutarnjoj površini cjevovoda, zbog izuzetne glatke plastike, nema taloženja mineralnih soli otopljenih u vodi.. Stoga, i nakon mnogo godina, kapacitet sustava grijanja i, sukladno tome, njegova učinkovitost neće se smanjiti.
3. Polipropilenska cijev za grijanje, unatoč fleksibilnosti, ima visoku mehaničku čvrstoću. To znači da mreža za grijanje unutarnjeg zraka konstruirana iz ove vrste polimera može izdržati visoku temperaturu medija za prijenos topline i povećani tlak cirkulirajuće tekućine.
4. Pravilno dizajnirana i dizajnirana shema grijanja izrađena od polipropilenskih cijevi zbog velike brzine protoka tekućine, razlikuje se u povećanoj učinkovitosti u usporedbi s grijanjem od metalnih detalja.
5. Slabo procijenjeni trošak ugradnje sustava grijanja omogućuje spremanje.

Savjet! Imajući u vidu da su cijevi za grijanje od polipropilena lako zavarivati ​​jedni s drugima vlastitim rukama, možete sami dizajnirati potrebnu mrežu vodoopskrbe i time smanjiti troškove.

Odabir materijala

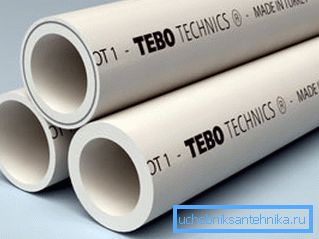

Postoje različite vrste polipropilenskih cijevi. No, svaka njihova raznolikost nije prikladna za opskrbu vodom i grijanje. Sva potrebna tehnička svojstva odražavaju se u GOST R 52134-2003.

Ovaj dokument ukazuje i na promjer polipropilenskih cijevi za grijanje - stol u njemu omogućuje odabir odgovarajuće vrste dijelova ovisno o temperaturi, tlaku i vrsti nosača topline.

Za razlikovanje između različitih polimernih dijelova pomaže označavanju polipropilenskih cijevi: Proizvod marke PN 20 i PN 25. Kao što je pogodan za grijanje plastike tijekom proizvodnje omogućava transport tekućina čija je temperatura od 90 stupnjeva Celzijusa (standard također daje kratak rast ovaj parametar je 10 stupnjeva) ,

Brojevi nakon oznake slova upućuju na to da tlak rashladnog sredstva u sustavu grijanja može biti 20 ili 25 puta veći od atmosferskog.

Bolje je koristiti polipropilenske cijevi i spojnice za grijanje, označene s PN 25. Ovi proizvodi su ojačani tankom metalnom folijom, što dodatnu pouzdanost daje vodoopskrbnoj mreži.

Bez obzira na to jeste li instalirali novu mrežu grijanja prostora ili banalnu zamjenu cijevi, prije kupnje trebali biste provjeriti kvalitetu:

• proizvod mora imati savršeno okrugli i ravnomjeran oblik;
• struktura plastičnog materijala iz kojega su lijevane cijevi mora biti jednolika po cijeloj dužini;
• na cijevi nužno mora biti označavanje, pomoću kojeg možete saznati datum proizvodnje, broj serije i druge tehničke parametre.

Obratite pažnju! Za proizvodnju grijane mreže morate kupiti cijevi i spojnice koje ih povezuju, a koje proizvodi jedna tvornica. Svaki proizvođač može napraviti male promjene u sastavu upotrijebljenog polimera. Nakon toga, pri lemljenju to može dovesti do pojave braka i labavog spajanja dijelova jedni s drugima. Osim toga, veličine proizvoda različitih proizvođača mogu se malo razlikovati.

Montaža sustava grijanja

Faza 1. Izračuni

Unatoč činjenici da se instalacija sustava grijanja može obaviti samostalno, preporučuje se dizajnirati ga profesionalnom inženjeru. Samo on može izračunati sve potrebne parametre i izraditi crtež prema kojem će se skupština provesti.

Izbor specifične vrste grijanja temelji se na svojstvima prostorije i njenog područja. Osim toga, ovisno o korištenim radijatorima, mogu se instalirati sustavi s gornjim izvorom rashladnog sredstva i nižim.

Prije izrade dokumentacije, stručnjak mora pregledati stan, ukloniti njegove stvarne dimenzije, provjeriti prisutnost ili odsutnost izolacije i tako dalje.

Konačni projekt, pored izravnog crteža, trebao bi ukazivati:

• Što je promjer polipropilenskih cijevi koji se koriste pri izradi sustava grijanja za prostorije;
• kutove na kojima moraju biti položeni glavni cjevovodi kako bi se osiguralo prirodni protok vode;
• točke pričvršćivanja i načini povezivanja radijatora i drugih uređaja (bojler, bojler, itd.).

Faza 2. Potrebni alati

Grijanje s polipropilenskim cijevima će dugo i učinkovito funkcionirati samo ako je tijekom instalacije pažljivo slijedio postupak lemljenja.

U ovom radu, ne samo da trebate izravno cijevi i spojnice, nego i posebnu opremu:

• specijalni aparat za zavarivanje za lemljenje polipropilena (također se naziva "željezo" ili "lemljenje");
• mlaznice koje omogućuju zagrijavanje dijelova različitih promjera;
• specijalni cijevni rezač ili škare s kojima možete rezati komade cijevi željene duljine;
• aparat za brijanje - uređaj za uklanjanje s kraja cijevi ostataka folije za ojačavanje, koje mogu ometati lemljenje;

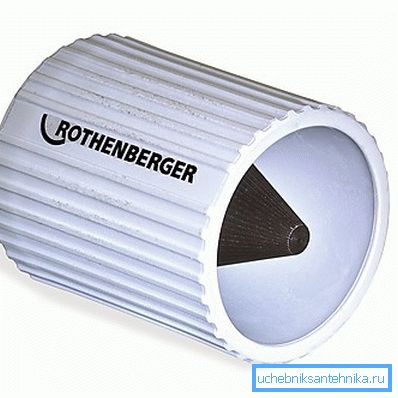

• Faskosnimitel - uređaj koji čini krak na izrezu cijevi, zahvaljujući kojoj ulazi u spojnicu za spajanje cijevi bolje.

Faza 3. Priprema

Prije spajanja potrebno je na poseban način pripremiti cijevi za uporabu:

1. Uz pomoć posebnih škarica ili rezača cijevi, dobivene polipropilenske cijevi se izrezuju u duljine koje vam je potrebno;

1. Od kraja cijevi (njegov vanjski dio) uklanja se širina širine 3 mm pod kutom od 15 stupnjeva. Zahvaljujući ovoj operaciji, cijev je lakše ući u priključne spojeve. Osim toga, oštri kraj ne "očistiti" sloj grijane plastike, što može dovesti do kršenja stezanja zgloba u budućnosti.

1. Cijev i unutarnja površina priključka trebaju biti temeljito očišćena od prašine i ostataka, a zatim odstraniti s posebnim spojem.

Faza 4. Zavarivanje

Potrebno je započeti s pripremanjem opreme:

1. Ugradite željezo na posebnu tribinu, što olakšava njegovu uporabu i štiti od ozljeda.
2. Termostat uređaja trebao bi biti postavljen na 270 stupnjeva Celzija. Ova temperatura je optimalna za zavarivanje polipropilenskih cijevi tijekom instalacije sustava grijanja.
3. Nakon toga morate pričekati da se uređaj zagrije. Završetak ovog postupka bit će označen zelenim LED zaslonom.

Proces spajanja cijevi međusobno se provodi u sljedećem slijedu:

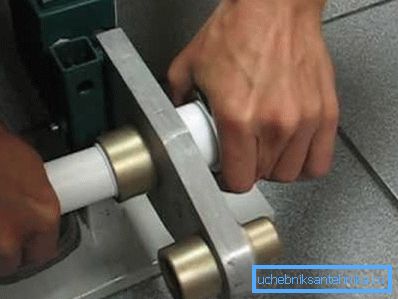

1. Spoj je postavljen na slavinu za lemljenje, a cijev se umetne u utičnicu. To se mora učiniti istodobno, tako da se zagrijavanje i taljenje plastike na oba dijela odvija ravnomjerno.

1. Vrijeme zagrijavanja ovisi o promjeru upotrijebljenih dijelova i naveden je u popratnoj dokumentaciji za lemljenje.
2. Na kraju topljenja potrebno je ukloniti cijev i spoj iz lemljenog lemda i umetnuti ih jedan u drugi.

Da biste osigurali maksimalnu kvalitetu tijekom priključivanja, preporučljivo je slijediti ove savjete:

• povezivanje dijelova, morate paziti da je njihova aksijalna linija strogo paralelna;
• tijekom kaljenje plastike ne može premjestiti cijev i spoj;
• pri spajanju proizvoda zabranjeno je njihovo okretanje oko svoje osi.

Faza 5. Učvršćivanje

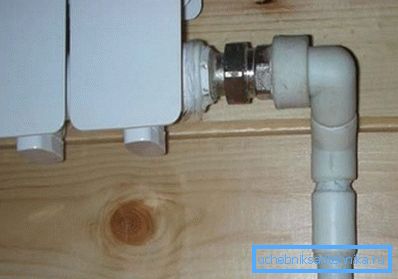

Spajanje s radijatorima grijanja izrađeno je pomoću posebnih, brzo odvojivih elemenata koji su pričvršćeni na krajnje dijelove grijaćih cjevovoda.

Da bi se izbjeglo savijanje tijekom rada, svi gotovi dijelovi trebaju biti pričvršćeni na zid pomoću držača ili nosača. Oni moraju biti oblikovani tako da izdrže težinu cijevi napunjene vodom. Na isti način montirani radijatori.

zaključak

Upute u ovom članku detaljno opisuju redoslijed postupaka koji vam omogućuju opremanje polipropilenskog jednostrukog grijanja privatne kuće vlastitim rukama. Slična gradnja se provodi i izgradnja slične sheme u stanu. Više pojedinosti o našoj temi prikazat će videozapis koji vam se nudi.
