Polipropilenske cijevi za grijanje: tehničke karakteristike,

Unatoč činjenici da je Rusija u zemljama s neznatnim udjelom polipropilenske potrošnje (1,6% u svijetu), od 2002. do 2012. njegova je upotreba povećana sa 250 tisuća tona na 880 tisuća tona, što nam govori o brzom rastu popularnosti materijala na domaćem tržištu. U tom smislu želimo razmotriti glavna tehnička i operativna svojstva polipropilena u odnosu na sustave grijanja.

Slika prikazuje polipropilensku cijev za sustav

Polipropilenske cijevi

Izvorni materijal

Polipropilenske granule - jedan od najčešćih oblika proizvodnje sirovina za proizvodnju cijevi i drugih proizvoda.

Da biste razumjeli koja su svojstva svojstvena proizvodima od polipropilena (PP), trebali biste razmotriti glavne karakteristike i karakteristike sirovine.

Sirovina za proizvodnju polipropilenskih cijevi je, naravno, polipropilen (PP). Ovaj materijal pripada termoplastičnim polimerima koji se dobivaju polimerizacijom propena u prisutnosti katalizatora metalne kompleksne skupine (TiCl4, AlR3). Ovisno o upotrijebljenom katalizatoru, mogu se postići različite vrste polimera i njihove smjese, a uvjeti za dobivanje PP slični su uvjetima za sintezu niskotlačnog polietilena.

Laboratorij za sintetsku plastiku omogućuje vam istraživanje načina dobivanja novih materijala.

Kao rezultat sinteze mogu se dobiti tri glavne vrste molekularne strukture tvari:

  1. Ataktik PP karakterizira visoka fluidnost, niska gustoća - oko 850 kg / m3, niska točka taljenja - oko 80 °, i topljivost u dietil eteru. Struktura molekule se raspoređuje nasumično. Koristi se za izradu ljepila, mastika, ljepljivih filmova itd.;
  2. Isotaktni PP ima veću gustoću - oko 910 kg / m3, visoki modul elastičnosti, visoku točku topljenja - do 170 ° C i izraženu kemijsku inertnost prema organskim otapalima, lužinama i kiselinama. Struktura molekule je takva da se svi CH3 radikali nalaze na jednoj strani lanca ugljika. Ova vrsta PP koristi se za proizvodnju kontejnera, vodovoda, raznih dijelova, pribora, vlakana i niti;
  3. Syndiotactic PP u mnogočemu ponavlja svojstva izotaktičkih, međutim, ovdje CH3 i H skupine su naizmjence raspoređene na jednoj ili drugoj strani lanca. Dobiva se na isti način kao i izotaktički, dok je rezultat sinteze nepredvidljiv: rezultat je materijal koji sadrži različite frakcije u strukturi.
Molekula poliolefma: a - izotaktička, b - syndiotaktička, c - ataktična.

Obratite pažnju! Cijena polipropilena je prilično niska u usporedbi s troškovima konkurentnih materijala - čelika, željeza ili drugih metala. Proizvodni proizvodi su također mnogo skuplji od lijevanje ili valjanja čelika.

Uz tri navedene vrste polimernog propilena, postoji niz njegovih kopolimera. Nećemo ući u suptilnosti kemijske znanosti i sve ih navesti, ali ćemo se zadržati na jednom takvom kopolimeru. Ovo je takozvani statistički kopolimer polipropilena (PPRandomCopolymer ili PPRC).

Razlike između homopolimernih struktura i PP kopolimera.

Ovaj materijal se dobiva dodavanjem male količine etilena u lanac molekule, koja ne krši njezinu kristalnu strukturu, već povećava čvrstoću udaranja i smanjuje temperaturu staklastog prijelaza.

Struktura molekule propilen-etilen kopolimera.

Obratite pažnju! Fizikalna i kemijska svojstva PPRC dopuštaju korištenje ovog materijala ne samo za proizvodnju ambalaže i toplinske izolacije već i za proizvodnju cijevi za opskrbu toplom vodom i grijanjem, kao i pribor za njih. Danas je ovaj materijal glavna sirovina za proizvodnju dijelova za grijanje i vodoopskrbne sustave.

Specifikacije PPR cijevi

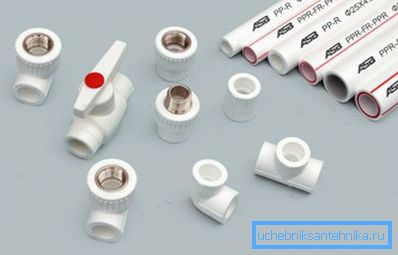

Fotografija pokazuje da je oznaka skraćena za PPR umjesto za PPRC.

Sada se obraćamo razmišljanju o određenom proizvodu iz cjevovoda PP - voda. Iz ovog polimera izrađuju se cijevi hladne i tople vode, pogodne za transport pitke i industrijske vode. Također sve više koriste grijanje cijevi za sustave u kojima temperatura rashladnog sredstva ne prelazi 90 - 105 stupnjeva.

Cjevovod polipropilenskih dijelova vrlo je pouzdan zbog jedinstvenih svojstava materijala, među kojima su takve značajke:

  • Plastično apsolutno nije podložno koroziji zbog kontakta s vodom i drugim medijima, uključujući agresivne. Inertnost materijala omogućuje joj da služi desetljećima bez gubitka kvalitete;
  • Površina cijevi je takva da na njemu ne nastane mulj ili vapno, sol i drugi talozi koji uskuju lumen kanala;
  • Gustoća polimera je 910 kg / m3, što je minimalni među plastikom. Zbog niske gustoće cjevovoda je lako, što značajno smanjuje troškove transporta i skladištenja i pojednostavljuje instalaciju;
  • Maksimalna radna temperatura polipropilena je 110 stupnjeva.. To omogućuje upotrebu materijala u gotovo svim klimatskim zonama Rusije, jer se takva povećanja temperature rashladnog sredstva javljaju samo tijekom ekstremnih mrazova;
  • Materijal je elastičan, što omogućuje cijevi da izdrže zamrzavanje vode unutar svojih kanala. Isto tako ovo svojstvo omogućuje bolje podnošenje hidrauličnih šokova;
  • Niska toplinska vodljivost plastike štiti površinu cijevi od kondenzacije;
  • Visoki koeficijent apsorpcije buke čini vodovod gotovo nečujan.

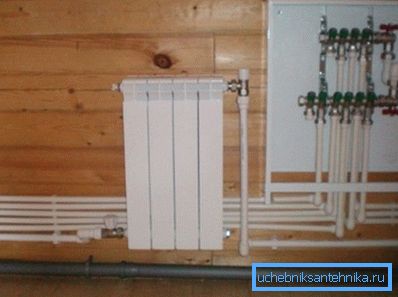

Uputa omogućuje uporabu materijala za proizvodnju unutarnjih grijaćih vodova.

Temperaturni raspon upotrebe propilenskih cijevi je od -10 do +110 ° C. To je sasvim dovoljno za većinu inženjerskih zadataka kako bi se osigurala vodoopskrba i grijanje stambenih, administrativnih i industrijskih objekata.

Tablica veličine i težina PP-cijevi.

Obratite pažnju! Materijal ima značajan koeficijent toplinske ekspanzije, koji se mora uzeti u obzir pri projektiranju i instaliranju cjevovoda.

Također jedna od značajki PP-cijevi je sustav plastičnog ojačanja s stakloplastikom ili aluminijskom folijom. U prvom slučaju, staklena vlakna su integrirana između slojeva polipropilena, u drugoj folija je lijepljena. Ojačanje povećava čvrstoću cijevi i sposobnost podnošenja visokih tlakova, a također značajno smanjuje koeficijent toplinske ekspanzije.

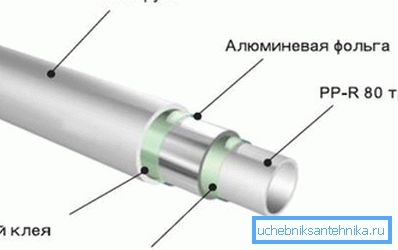

Primjer strukture cijevi ojačanog aluminijskom folijom.

Obratite pažnju! Za sustave grijanja s centralnom hranom ili autonomnim sustavima s vrućim rashladnim sredstvom (ne višim od 90 do 110 ° C) najbolje su prilagođene armirane cijevi od PPR randomiziranog polipropilenskog kopolimera.

Također za prevladavanje učinaka ekspanzije materijala tijekom ugradnje osiguravaju prstenasti kompenzatori i drugi načini izravnavanja. S druge strane, plastičnost omogućuje proizvodima da pokazuju dobru čvrstoću i fleksibilnost.

vrsta

Postoji nekoliko standardnih vrsta cijevi.

Ako govorimo o vrstama cijevi od polipropilena, onda postoji nekoliko:

  1. PN-10 u oznaci znaci da je proizvod dizajniran za nominalni tlak od 10 bara (1 MPa) i može se koristiti za instalaciju cjevovoda za dovod hladne vode ili sustava grijanja s temperaturom rashladnog sredstva ne višom od 45 stupnjeva. To je najjeftiniji i krhkiji izgled;
  2. PN-16 nam govori o nominalnom tlaku od 16 atmosfera i temperaturi koja nije viša od 60 stupnjeva. Opseg upotrebe je isti kao u prethodnim vrstama, samo je ova klasa pouzdanija i izdržljiva;
  3. Označavanje PN-20 označava tlak od 20 atmosfera i maksimalnu temperaturu od 95 stupnjeva. Može se koristiti u sustavima opskrbe toplinom i grijanjem;
  4. Ako imamo skraćenicu PN-25 ispred nas, onda vidimo najsnažniji niz cijevi u kojima je nužno prisutno ojačanje. Proizvodi podnose pritisak od 25 atmosfera i kratkotrajni porast temperature do 110 stupnjeva i izgledaju prilično pouzdani.
Pravila za čitanje oznaka.

Također, proizvodi mogu varirati po pojačanju. Kvaliteta i trošak aluminijskog sustava se ne razlikuju od onih u strukturama od stakloplastike, ali zavarivanje proizvoda s vlaknima je lakše, posebno za rad s vlastitim rukama.

Cijev je izrezana vlaknima (lijevo) i aluminijskom (desno) ojačanje.

Obratite pažnju! Za centralizirane sustave grijanja, bolje je koristiti samo ojačani cjevovod, jer je hladna vremena za Rusiju uobičajena stvar.

Među prednostima PP-proizvoda razlikuju se njihove jednostavne instalacije. Da bi se savladala tehnika zavarivanja utičnica, ne zahtijevaju posebna znanja ili vještine, veza traje nekoliko minuta i visoka je kvaliteta, trajnost i nepropusnost. Za razliku od električnog zavarivanja, troškovi energije za ugradnju su beznačajni.

zaključak

Rastuća popularnost polipropilenskih cijevi u našoj zemlji uzrokovana je brojnim objektivnim prednostima i značajkama samog materijala i njegovih proizvoda. U članku se nalazi video na kojem se možete upoznati s pravilima rada na instalaciji PP-cijevi.
