Polipropilenski razvodnik s dizalicama - proizvodne značajke

Kod paralelnog spajanja nekoliko instalacija grijanja ili rasporeda sustava grijanja "topli pod" svakako koristite kolektore. Ovi uređaji mogu se kupiti u vodoinstalaterskoj trgovini ili se napraviti. U ovom članku ćemo pogledati kako montirati vodovodni kolektor sa zatvorenim ventilima iz takvog trajnog i pristupačnog materijala kao polipropilena.

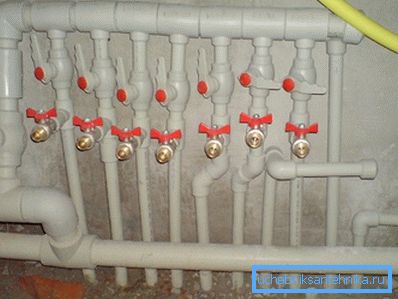

Polipropilenski vodospojnik s slavinama

Opće informacije

Do danas, kolektori, koji se popularno naziva češljem, koriste za kumulativnu povezanost brojnih grijaćih i sanitarnih aparata. Izvana, ovaj uređaj je cilindrični dio s jednim ulazom i više udaraca. Svaka slavina se isporučuje sa zaustavnim ventilima.

Načelo rada ovog uređaja je sljedeće: - voda ili druga tekućina se dovodi u ulazni otvor pod pritiskom. Nadalje, raspoređen je između slavina, koji omogućuju paralelno povezivanje nekoliko vodovodnih uređaja ili, na primjer, nekoliko kontura sustava podnog grijanja.

Priključak kolektora omogućuje uniformni tlak vode u svim vodovodnim uređajima kada su istodobno uključeni. U slučaju uporabe češlja u sustavima grijanja, osigurano je jednoobrazno zagrijavanje svih uređaja za grijanje (radijatori ili konture podno grijanja).

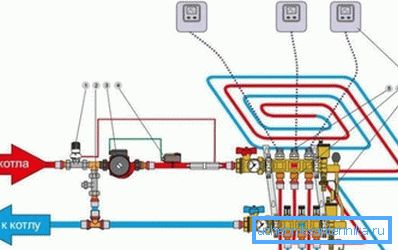

Shema korištenja kolektora u sustavu podnog grijanja

Sastavljanje češlja od polipropilena s vlastitim rukama vrlo je jednostavno, a za to vam je potrebna samo set čajeva i kuglastih ventila.

U tom će slučaju uređaj imati niz prednosti, kao što su:

  • Otpornost na koroziju.
  • Čvrstoća, budući da su elementi čvrsto zavareni jedan na drugi.
  • Trajnost - na polipropilenskim zidovima pričvršćena gotovo nijedna ljestvica se ne nakuplja.
  • Jeftinost, s obzirom na činjenicu da cijena polipropilenskih cijevi i spojeva nije visoka.
  • Pouzdanost, budući da je polipropilen relativno izdržljiv materijal.
  • Sposobnost za obavljanje točno onoliko dodirnih točaka koliko je potrebno.
  • Mogućnost korištenja proizvoda za vodoopskrbni sustav i za grijanje.

Iz tih razloga mnogi stručnjaci preferiraju metalne kolektore ure aja, sklopljenih neovisno od polipropilenskih dijelova.

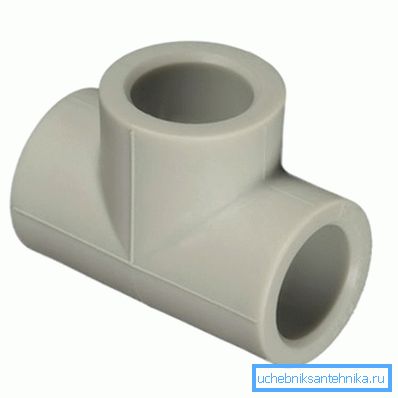

Polipropilenske čizme

Proizvodni kolektor

materijali

Dakle, za samostalno sastavljanje polipropilenskog razvodnika s zapornim ventilima, potrebni su sljedeći materijali:

Polipropilenske cijevi 32 mm
Čep cijevi jedan
kandže Za cijevi promjera 32 mm
Tees Isti promjeri
Kuglasti ventili Također mora imati odgovarajući promjer, broj slavina mora odgovarati broju slavina.

Obratite pažnju! Kuglasti ventili se mogu koristiti samo za otvaranje i zatvaranje struje. Ako je potrebno regulirati njezin intenzitet, tada treba koristiti drugačiji tip ventila.

Promjer cijevi i armature može imati i druge parametre. Glavna stvar je da odgovaraju promjeru cjevovoda.

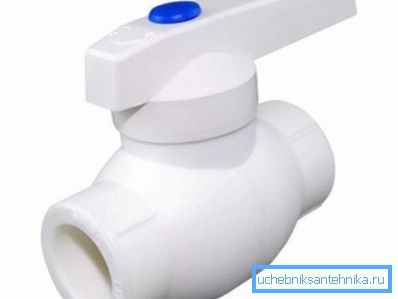

Polipropilenski kuglasti ventil

zbor

Upute za montažu češlja su vrlo jednostavne, glavna stvar je pridržavati se sljedećeg slijeda:

  • Prije svega, tees se međusobno povezuju. Svaki je T-ov služi kao slavina.
  • Zatim se na jednoj strani uređaja instalira utikač, a na drugoj strani postavlja kut. na 90 stupnjeva (ako će voda biti na dnu).
  • Nakon skupljanja kolektora bez dizalica, trebate instalirati zatvorski ventil za svaku utičnicu. Da bi se to postiglo, mali komad cijevi je zavaren na svaku čašu, na koji je polipropilenski kuglasti ventil za lemljenje.

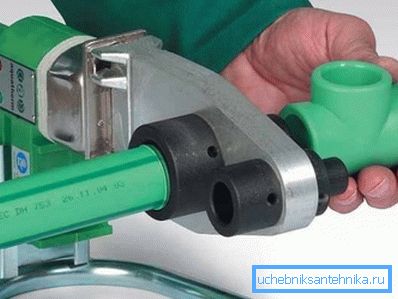

U fotografskim dijelovima polipropilena

Za spajanje svih dijelova potrebno vam je poseban aparat za zavarivanje (lemljenje).

Sljedeći je redoslijed prikljuèivanja na ovom ureðaju:

  • Prvi korak je zagrijavanje lemljenika na radnu temperaturu. Spremnost instrumenta će biti signalizirana zelenim LED.
  • Budući da su spojni elementi međusobno povezani segmentima cijevi, dok se stroj za zavarivanje zagrijava, potrebno je očistiti dio cijevi koji će biti zavaren na spojnicu. To je učinjeno uz pomoć posebnog alata koji se stavlja na vrh cijevi i okreće se.

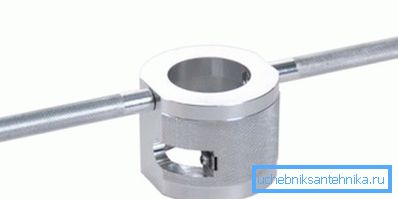

Čišćenje cijevi
  • Nakon što lijeva žica dosegne radnu temperaturu, umetnite spojnicu i cijev u mlaznice alata i pričekajte da se plastična površina topi. Kompletan sa lemljenim lemljenjem, nalazi se stol koji pokazuje vrijeme taljenja dijelova različitih promjera.
  • Nakon isteka vremena navedenog u tablici, potrebno je ukloniti dijelove koji se spajaju iz mlaznica i pridružiti ih zajedno. U tom položaju, oni trebaju držati do skrutnjavanja, pokušavajući se ne pomaknuti ili okrenuti.
  • Nakon toga, cijev spojeni na spojnicu mora biti odsječeno, ostavljajući vrh, za zavarivanje druge spojnice na njega.

Savjet! Da biste "dobili ruku", trebali biste vježbati na komadima cijevi i spojki, jer nepravilno lemljeni dio može uništiti cijeli kolektor.

Ovim se principom sve pojedinosti međusobno povezuju. Ako se za sustav grijanja koristi kolektor s kuglastim ventilima, potrebno je obaviti još jedan takav uređaj za povrat.

zaključak

U mnogim je slučajevima kolektor potreban element rasporeda. Kao što smo saznali, da bi ovaj uređaj iz polipropilena unutar snage svakog domaćeg obrtnika koji zna rukovati sa lemljenim lemilom za plastične cijevi. Istovremeno, kvaliteta i karakteristike proizvoda neće biti niži od brandiranih češlja.

S videozapisa u ovom članku možete saznati dodatne informacije o ovoj temi. Korisne informacije o alatu.
