Prilikom ugradnje sustava grijanja, kanalizacije i opskrbe vodom nužno je riješiti problem spajanja cijevi. Istodobno, potrebno je uzeti u obzir materijal iz kojeg se izrađuje cjevovod, radni uvjeti sustava i mnogi drugi parametri. Proučavajući različite postojeće metode povezivanja, ne bi bilo neophodno uzeti u obzir najpopularnije opcije.

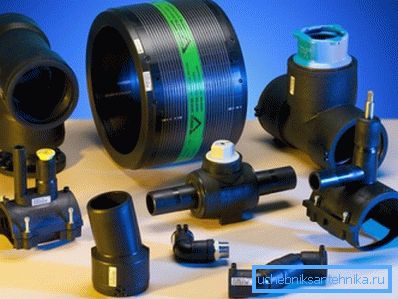

Klasifikacija priključaka cijevi

Radi praktičnosti, sve vrste cjevovodnih veza podijeljene su u dvije velike skupine:

• odvojiv - moguće je rastaviti zglob vlastitim rukama bez kršenja cjelovitosti materijala. Priključak s navojem može se smatrati klasičnim primjerom u toj skupini, na kraju krajeva dijelova cjevovoda se rezati nit, a po potrebi se spoj može lako demontirati;

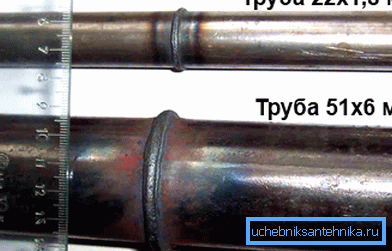

• unsplit - Rastavljanje je moguće, ali materijal cjevovoda će patiti. Zavareni spoj može poslužiti kao primjer u ovom slučaju. Zavarivanje metala neće dopustiti rastavljanje cjevovoda u budućnosti, može se samo rezati na komade.

Predložena klasifikacija je preopćenita. A ako u slučaju stalnog zgloba nema toliko mogućnosti (zavarivanje, lijepljenje ili zavarivanje), tada u kategoriji odvojivih spojeva postoji nekoliko zanimljivih načina.

Popularne vrste cjevovodnih veza

Osim praktičnosti, izbor vrste pristaništa također treba uzeti u obzir svojstva materijala, kao i način rada cjevovoda. Na primjer, kanalizacija u privatnoj kući radi bez pritiska, tako da se uobičajeno pristanište za zvono uklapa.

No, kod instalacije sustava grijanja bit će potrebno nešto pouzdanije. Sljedeće su najčešće metode.

spoj navojem

Može se smatrati klasičnom metodom koja je korištena prije nekoliko desetljeća.

Uputa se uopće nije promijenila od tada, trebate djelovati u sljedećem slijedu:

• izvodi se montaža i na cijevi se postavlja oznaka na koju će biti potrebno rezati nit;

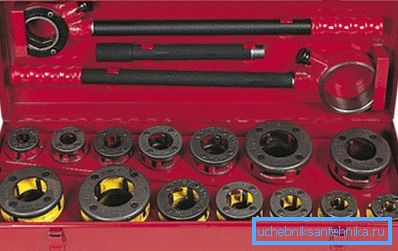

• Zapravo, urezano. Zbog praktičnosti, cjevovod treba biti fiksiran u zamahu, a najmanja pristranost ploče kod rezanja niti može uzrokovati propuštanje u budućnosti;

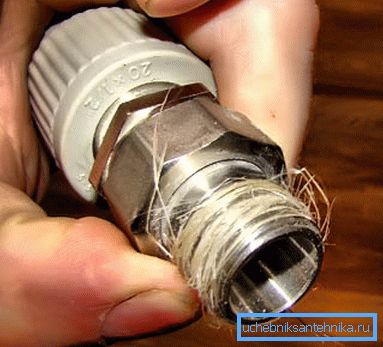

• obavlja se uvrtanje - lanena niti ili bilo koja sintetička brtvila jednostavno se namota na konac. Njezina je cijena minimalna, a čvrstoća zgloba znatno raste;

• navoj je pričvršćen na priključak. Navojna spojnica cijevi pripada kategoriji utikača, što olakšava demontažu i čišćenje cjevovoda.

Obratite pažnju! Navoj blago slabi poprečni presjek. Stoga je potrebno izbjegavati što je moguće više mehaničkih učinaka na zglob.

Korištenje spojnice (stezanja)

Upotreba takvog spoja omogućuje vam čak i spajanje cijevi različitih materijala. Priključak se može odvojiti, što se također može pripisati prednosti korištenja spojnih spojnica.

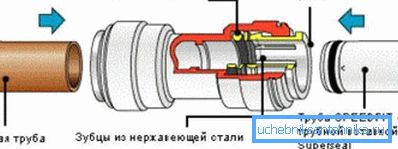

Kod spajanja spojnica cijevi za spajanje različitih materijala, s jedne strane, čvrstoća zgloba postiže se pomoću matice za zatvaranje i kompresijskog prstena, a s druge strane, pomoću čahure.

Docking se izvodi u sljedećem slijedu:

• na cijev se stavlja matica matice i komprimirani prsten (u ovom slijedu);
• zatim je matica zategnuta, prsten je deformiran i čvrsto pritisne kraj cjevovoda na kraj priključka;

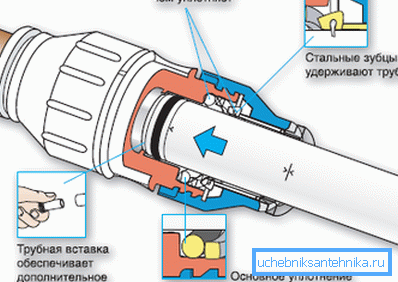

• s druge strane, cijev se jednostavno umetne u čahuru i povuče dok se ne zaustavi. Dizajn stvara dovoljan pritisak na nju, tako da je čvrstoća zgloba zajamčena.

Mobilna veza

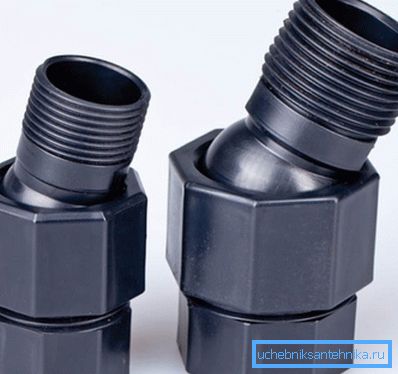

Ponekad standardni elementi ne dopuštaju priključivanje na željeni kut. U tom slučaju možete koristiti zakretnu cijev. Ova metoda spajanja korisna je i činjenicom da se kut nagiba može lako mijenjati bez demontaže dijela cjevovoda.

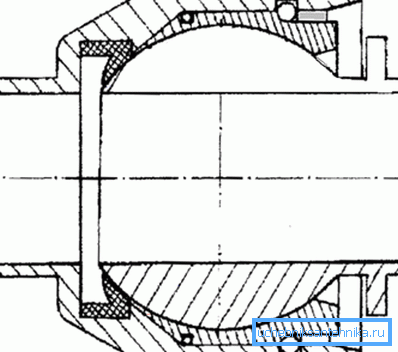

Takvi se pričvršćivači prodaju već sastavljeni, a mobilnost se postiže zbog neobične konstrukcije utičnice. Zvono je vrlo široko, a dio cijevi koji se nalazi u njemu ima sferični oblik. Prostor između kraja cjevovoda i unutarnje površine utičnice napunjen je gumenim umetcima i slojem lubrikanta.

Obratite pažnju! Resursi ove vrste pristajanja ograničeni su (proizvođač označava zajamčeni broj okreta), tako da ne biste trebali savijati ili odmotati cjevovod.

Što se tiče kut rotacije, to je obično u rasponu od 40-50?. Veliki kutovi okretanja kompliciraju oblik okretnog dijela i ugrožavaju nepropusnost zgloba. Prijenos korozivnih tekućina znatno skraćuje život zglobova.

Visokotlačna cijev

Teško je raditi s visokim tlakom kod kuće (tlak u vodoopskrbnom sustavu se ne može smatrati takvim). No, u industriji prilično često se tekućine prevoze pod znatnim pritiskom, što dovodi do strožih zahtjeva za zglobove.

Cijevni priključci visokog tlaka s velikim brojem zavoja i armatura instaliranih na tim mjestima imaju nizak stupanj pouzdanosti u odnosu na cjevovod s minimalnim brojem zavoja.

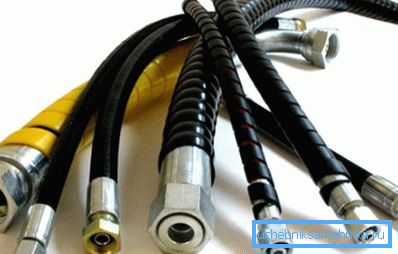

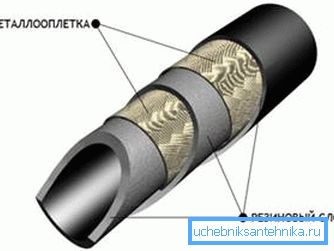

Da bi riješili ovaj problem, često se koriste tlačne cijevi - visokotlačne cijevi. Izvana, takav rukavac izgleda poput obične gumene cijevi s metalnim armiranjima na obje strane.

Unatoč izgledu, dizajn RVD je složen. Rucica se sastoji od unutarnjeg sloja posebne gume, a snaga se postiže okvirom napajanja od metalnih niti. Često postoji nekoliko takvih okvira napajanja.

Glavna prednost takvih rukava je da je skretanje glatko i otpornost na protok tekućine je minimalna. Krajevi crijeva priključeni su na cjevovod s metalnim spojnim elementima.

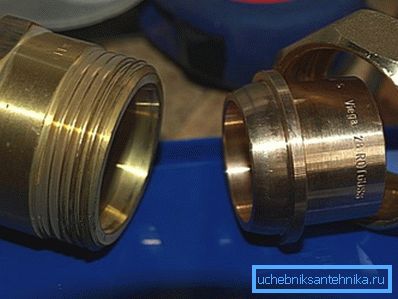

Američka - jednostavnost i pouzdanost

Sve vrste cijevnih spojeva trebaju biti pouzdane i, ako je moguće, dopustiti da se odjeljak cjevovoda rastavlja što je brže moguće bez demontaže ostatka cjevovoda. Za ove parametre, Amerikanac je izvan konkurencije.

Na ovakav način podignite 2 dionice cjevovoda, trebat će vam 2 navojna spojnica (jedan od njih s ograničavajućim okovratnikom), gumenu brtvu i maticu s kapicom. Na krajevima cjevovoda treba biti unutarnji navoj.

Američki cijevni priključak se izvodi u sljedećem slijedu:

• dio s vanjskim navojem pričvršćen je na dio cjevovoda s unutarnjim navojem;
• nakon toga dolazi okretanje dijela s ovratnikom, morate staviti na njega brtveni materijal i maticu za zatvaranje, nakon čega se također pričvrsti vijak na cijev;
• nakon toga ostaje samo zategnuti maticu za bacanje na vanjsku nit povratne spojnice.

Obratite pažnju! Za razliku od većine drugih vrsta pristajanja, za demontiranje dijela cjevovoda, nije potrebno potpuno rastaviti. Cijeli postupak montaže / demontaže izvodi se samo jednim maticom.

Prikljucak u blizini

Spojevi s T-cijevima mogu biti pod pravim kutom ili pod jakim kutem, potrebno je kada se u postojeći cjevovod treba umetnuti još jedna cijev. Primjer je vezna cijev koja ide od stana do uspona. Možete se povezati na dva načina - pomoću posebnih spojeva ili zavarivanja (ako su cijevi metalne).

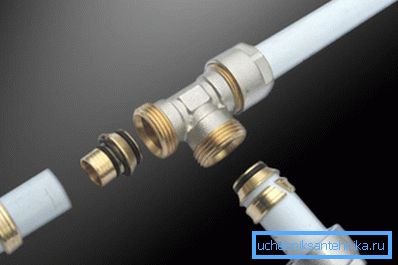

Što se tiče elemenata, za to koristimo tee i križ, ti elementi omogućuju stvaranje složenih čvorova. Takva veza s T-om može se provesti bilo kojom od opisanih metoda. Može se koristiti pričvrsni spoj, zavarivanje PP (u slučaju polipropilenske cijevi), priključak utičnice (ako govorimo o kanalizaciji) itd.

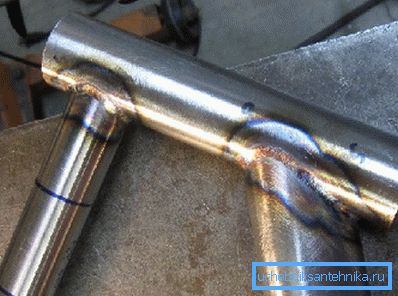

Umetanje metalnih cijevi pomoću zavarivanja rijetko je i prilično teško za vodoinstalatera novaka. Glavni problem ovdje je ispravno označavanje izreza na cijevi u koju se trebate srušiti i na kraju cjevovoda koji će se priključiti.

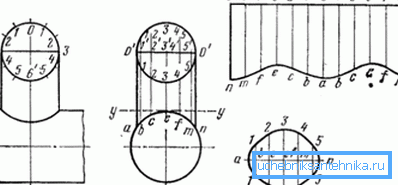

Da biste riješili taj problem, možete koristiti posebne predloške, u kojima, ovisno o promjeru, postoje krivulje koje označavaju konturu izreza, također možete koristiti posebne programe označavanja.

  Obratite pažnju! Ako se rezovi ne podudaraju savršeno, pukotine moraju biti pečene komadićima metala, što će nepovoljno utjecati na nepropusnost. Stoga bi se trebalo usredotočiti na označavanje.

Bradavica

Spojnica cijevi spada u klasu odvojive i sastoji se od stvarnog pričvršćenja (konvencionalna navojna rukavica i restriktivna ramena), brtveni prsten i matica s kapom.

Redoslijed priključivanja dijelova cjevovoda na taj način donekle sliči američkoj:

• Na spoju (navojni rukavac) morate staviti brtveni prsten i maticu;
• nakon toga pričvrsni vijak na navojnu cijev;
• kako bi dovršio spajanje, ostaje samo pričvrstiti spojnu maticu na spojnicu ili na kraj drugog cjevovoda.

Ova metoda se često koristi kada morate ugraditi mjerni uređaj u postojeći sustav. Montaža je prikladna jer gotovo da nema ograničenja na promjer elementa koji se spajaju, kako bi se osigurala nepropusnost, dovoljno je jednostavno odabrati željeni promjer usisne prigušnice.

Utičnu vezu

Ova vrsta veze može se smatrati jednim od najjednostavnijih. Uže za spajanje cijevi spada u kategoriju nepovezanih razdijeljenih tipova pristajanja cjevovoda.

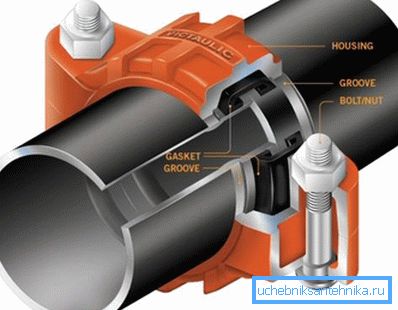

Gruvlok - uobičajena stezaljka koja vam omogućuje brzo spajanje u jednu cjelinu od 2 cijevi. Dizajn ovog elementa je vrlo jednostavan - plastična kućišta unutar koje je gumena brtva i vijci s obje strane. Zatezanje vijaka stvara potrebni pritisak, gumena manžeta deformira čvrsto na površinu cjevovoda, čime se osigurava nepropusnost zgloba.

Loose cijevni spoj je najbolji izbor s gledišta održavanja cjevovoda. U bilo koje vrijeme se vijci mogu otpustiti, ukloniti stezaljku i oštećeni dio cijevi se može očistiti ili zamijeniti.

Izrada nekih žljebova je malo komplicirana i ima izbočinu oko cijelog opsega. U cjevovodu na određenoj udaljenosti od zgloba treba postojati žlijeb, dok se prilaženje na utoru ulazi u utor, pružajući dodatnu čvrstoću zgloba.

Na kraju

Nijedan plinovod ne može se polagati bez naišenja na problem priključivanja pojedinih odjeljaka. Morat ćete birati između različitih mogućnosti, od kojih svaka ima svoje prednosti i nedostatke. U članku se daje kratki pregled popularnih metoda priključivanja plinovoda.

Početni vodoinstalater pomoću ove informacije moći će odrediti najbolju opciju za instalaciju. Videozapis u ovom članku govori o nekim vrstama odvojivih veza.
