Postavljanje dimnjaka sendvič cijevi

Dimnjak tipa "sendvič" trenutno je najčešće korišten jer je poznat po svojim praktičnim svojstvima i ogromnoj funkcionalnosti. Razgovarajmo o tome kako postaviti dimnjak sendvič cijevi.

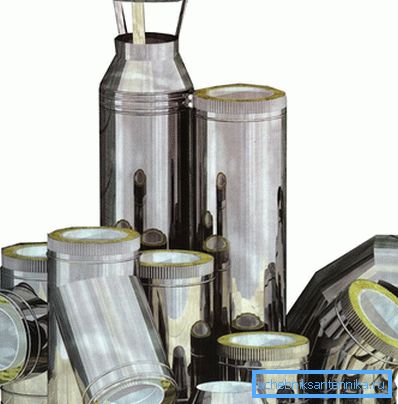

Prednosti ovog dizajna uključuju sljedeća svojstva:

• gotovo potpuni odsutnost kondenzata
• na zidovima nema čađe,
• zanemariva mogućnost požara,
• dimnjaci se lako održavaju i po potrebi popravljaju.

Sendvične cijevi su izvrsne kao materijal za dimnjake u drvarnim zgradama, na primjer, u kupkama i drugim drvenim zgradama.

Kako sastaviti dimnjak

Proizvođač dimnjaka sastoji se od dijelova duljine 1 m, gdje se svaka ulazi u drugu. Da bismo bolje razumjeli kako se postupak instalacije izvodi, potrebno je pojasniti kako se dimnjačarna shema u kući prikazuje. Sve je vrlo jednostavno: jedan proizvod se sastoji od vanjskih i unutarnjih cijevi, njihov promjer je različit i stvara razmak u kojem je postavljen izolacijski sloj. Cijev koja se nalazi unutar obično je izrađena od nehrđajućeg čelika, a vanjska strana koja ne zahtijeva toplinsku stabilnost može biti izrađena od bakra i mesinga.

Savjet! Galvanizacija, ako se koristi kao materijal za cijevi, neće moći ponašati normalno tijekom rada cijevi, jer će tijekom grijanja, kao i tijekom hlađenja, stalno mijenjati njegov promjer.

Navedeni nedostaci ne posjeduju nehrđajući čelik. Osim toga, kod korištenja čvrstih goriva možete koristiti nehrđajući čelik koji ima svojstva otpornosti na toplinu.

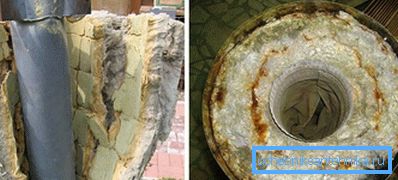

Zagrijavanje dimnjaka

Tijekom instalacije dimnjaka sendvič, posebna mineralna vuna bazalta koristi se kao materijal za izolaciju. Debljine od 24-60 mm koriste se kao unutarnja izolacija za ekspandirane gline i poliuretanske cijevi. Međutim, rad na njegovom postavljanju često je potreban da bi se izvršio ručno, što zahtijeva posebnu pažnju.

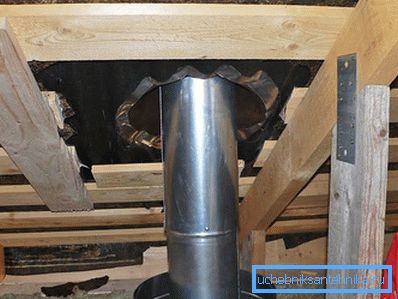

Metode povezivanja cijevi

Postoji nekoliko načina povezivanja:

• obod;
• bajonet;
• i takozvani "hladni most", "kondenzat", "dim".

Svaka metoda ima svoje osobitosti. Na primjer, opcija "dim" dizajnirana je tako da proizvodi koji emitiraju ugljični monoksid ne ulaze u sobu (obično kupke). Metoda, koja uzima u obzir stvaranje kondenzata, usmjerena je na sprječavanje stvaranja kondenzata kroz cijev.

Metoda ugradnje prirubnice podrazumijeva da dim koji prolazi kroz dimnjak ne naiđe na bilo što ispred kojega bi ga spriječilo da napusti dimnjak. Postoje, naravno, njegove nedostatke koji su povezani s nepažnjom tijekom montaže. Ako se sklop ne provodi dovoljnom kvalitetom, kondenzat može doći u pukotine, što će rezultirati oštećenjem izolacije.

Za razliku od prirubnice, bajunetna metoda potpuno eliminira bilo kakav ulaz vlage jer ovdje unutarnja cijev u dimnjaku ide ravno u utičnicu donjeg sendviča, ali postoji mogućnost dodira.

Savjet! Tako da dim ne šteti zdravlju, a kondenzat ne pokvaruje izolaciju, samo trebate dobro zapečatiti sve spojeve, a ova je operacija neophodna bez obzira na odabranu metodu.

U tom se slučaju unutarnje cijevi montiraju "kondenzatom", a izolacija mora biti prisutna na mjestima gdje je dimnjak u dodiru s drvenim elementima krova. Osim toga, sendvič nije prikladan za izravno povezivanje s cijevi.

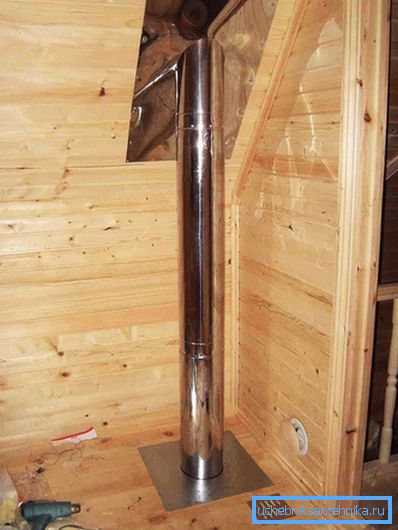

Postupak montaže

Treba napomenuti da sama instalacija nije teška jer se za spajanje sendvič cijevi ne zahtijeva posebna konstrukcijska vještina. Kako započinje rad? Glavna stvar koju treba zapamtiti je da instalacija uvijek treba početi na dnu, i završiti na vrhu, dok se vanjska cijev treba staviti na unutarnju.

Prvo, potrebno je spojiti sve elemente koji čine dimnjak. Počevši ga instalirati, morate uzeti u obzir da je jedan kraj cijevi donekle sužen; umetnut je u donju cijev. Budući da dimnjak ne nakuplja čađu, prilično je lako ukloniti kondenzat od njega. To se može učiniti postavljanjem posebnih čajeva.

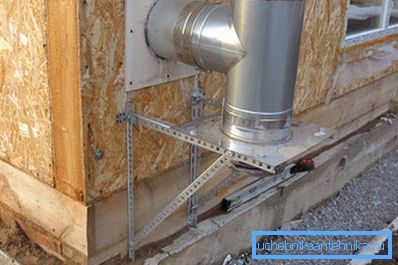

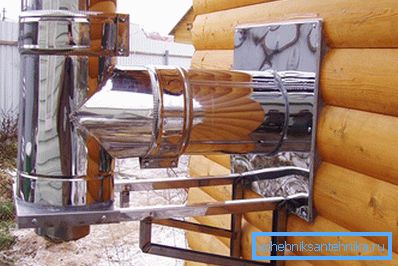

Drugo, trebate držati dimnjak gore, u prvom slučaju, razmislite o opciji kroz zid. Da bi to učinio, čini rupu ispod cijevi, cijev se drži, a šavovi su zatvoreni pjenom. Nosači ispod nosača su montirani van, nakon čega je ugrađen. Gore spomenuti cijevi postavljeni su na kutovima pričvršćenom za držač na kojem se mogu pomicati. Vanjski, zid se može šivati ​​s pločom šperploče (oko 1 cm debljine) ili metalom. Samo držač mora biti oslikan ili lakiran kako bi se zaštitio od korozije.

U adapteru je izbušena rupa potrebne duljine, nakon čega se na njega stavlja sendvič. Ponekad se koristi zadatak, tj. Prostor koji je posebno ostavljen između zida zgrade i dimnog kanala.

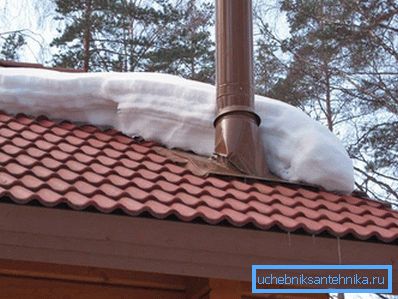

Ako držite dimnjak na krovu, najprije morate ukloniti cijev i tek nakon toga postavite krovni sloj na sanduku.

Savjet! Uz visinu dimnjaka veću od 1,2 m, potrebno je pričvrstiti konstrukciju s kabelskim noževima s crimping stezaljkama, u protivnom dimnjak će se srušiti pod utjecajem jaki vjetrovitog vjetra.

Ako je krov napravljen od zapaljivih materijala, onda ga treba zaštititi od mogućeg požara. Da biste to učinili, na dimnjaku, koja se nadvijala iznad metalne pločice ili škriljevca, morate postaviti deflektor s rešetkom za gašenje požara (potrebno je napraviti male stanice).

Dimnjačar: što trebate znati

Potom vam je potrebno što je više moguće osigurati dimnjak. Sve čeljusti i koljena, kao i ostale komponente, drže se zajedno s crijevnim stezaljkama, a sam čep se pojačava nosačem. Ako je iznenada najgornji dio dimnjaka slabo ili uopće nije fiksiran - bolje je ojačati samo u slučaju i time osigurati sebe. Obično u ovom slučaju koriste se aparati, postavljeni pod kutom od 120 °.

Ako nije jasno kako su priključni zglobovi priključni, možete saznati više o tome u nastavku. Sandwich cijev, kao što je ranije spomenuto, umetnute su jedna u drugu. Nakon završetka pristajanja, kada ste uvjereni da nema praznina i sve je u redu, ova veza zapečaćena je isječkom kompresije. Ako se cijev drži zajedno s nekim drugim elementom, stezaljke se moraju koristiti na obje strane.

Usput, potporni nosač može biti izrađen ručno. Za izgradnju će trebati nekoliko uglova (30, 50 mm). Ovi uglovi su izrezani u neophodne dijelove pomoću brusilice, bušilicom za bušenje M10 i M8 vijaka, a zatim se sve montira. Potpuno cijeli proces može se naći i vidjeti na video na Internetu.

Dakle, rastavili smo kako pravilno spojiti cijev, što i kako spojiti, kako instalirati cijev u peć, kako prolaziti kroz zid i krov i kako to popraviti. Sada, zapravo, možete razgovarati o završetku instalacije.

Dovršetak montaže dimnjaka sendvič cijevi

Postoji mala i neupadljiva nijansa koju ljudi ne znaju ili zaboravljaju - morate ukloniti film iz cijevi. Posebno je zalijepljen za zaštitu cijevi od ogrebotina i prljavštine, ali sada kada se dimnjak montira i montira, nema potrebe za njim. Štoviše, ako ste zaboravili skidati ga, kasnije će početi slaziti pod utjecajem vremenskih uvjeta, i pružit će neuredan izgled dimnjaku.

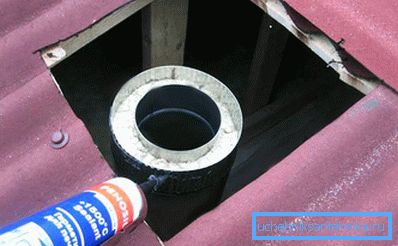

Normalna dužina gotovog dimnjaka treba biti oko 5 m, a najviše 6 m. Ta se udaljenost smatra iz rešetke peći na vrh. Potrebno je provjeriti cjelokupnu strukturu, svaka zglobna ili nezapaženost mora biti zapečaćena. Regularni brtvilo neće raditi, trebate samo otporno na toplinu, može izdržati temperature do 1000 ° C. Takav se brtveni materijal nanosi na vanjsku površinu obje unutarnje cijevi i vanjskih. Ako postoji prijelaz s jedne stijenke cijevi na dvostupanjsku cijev, tada je vanjski krug prekriven brtvljenjem. Kada se ovaj dio rada obavlja, konačno je potrebno provjeriti potencijalno opasna mjesta gdje se cijev može najviše zagrijati. Savjeti o tome koja je temperatura tamo.

Želite li naknadno očistiti dimnjak bio je jednostavan i jednostavan? Pobrinite se da je unaprijed revidirate. Što je to? Tzv. Mali uklonjivi dio, posebno postavljen u zid dimnjaka. Može izgledati kao rupa s vratima.

video

Dimnjak se montira pomoću kondenzata kako slijedi:
