Povezane polietilenske cijevi i spojnice: tehnička svojstva

Ne tako davno, glavni materijal za proizvodnju sustava vodoopskrbe, odvodnje i grijanja bile su metalne cijevi povezane plinom zavarivanjem. Ali sada ih zamjenjuju dijelovi različitih polimera koji imaju mnoge prednosti. Najčešće polietilenske cijevi i spojnice za opskrbu vodom.

Razmotrimo detaljnije njihove tehničke karakteristike i svojstva potrošača.

Cijevi od umreženog materijala - odličan proizvod za uređenje inženjerskih sustava

Značajke polimernih dijelova

Proces proizvodnje elemenata umreženog polietilena

U proizvodnji cijevi iz ove vrste plastike, ne moraju biti "zalijepljeni" odvojeni slojevi ili listovi, kako bi to mislili neznatni majstori, ali pojedinačne molekule.

U procesu stvaranja polimernog oblika etilena, njegove molekule dobivaju dodatne križne veze, koje omogućuju oblikovanje jedne vrste trodimenzionalne mreže. Zahvaljujući njoj, materijal stječe pojačane tehničke karakteristike.

Struktura molekula umreženog polietilena

"Šivanje" je napravljeno kemijskim ili fizičkim efektima.

Ovisno o načinu proizvodnje cijevi iz polietilena (označene PE-X), razlikuju se sljedeće vrste materijala:

  • PE-Xa - načinjena zagrijavanjem uz korištenje peroksida;
  • PE-Xb - polietilen, koji se obrađuje posebnom tekućinom koja sadrži silan (silicijev spoj s vodikom) i poseban katalizator;
  • RE-Xc - materijal se dobije nakon bombardiranja polietilenskih molekula elektronima u posebnom uređaju;
  • PE-Xd - u proizvodnom procesu ovog materijala koristi se dušik.

Savjet! Za uređenje domaćih vodoopskrbnih sustava najprikladniji je materijal dobiven metodom peroksida i označen s PE-X. Ono se razlikuje po niskoj cijeni i jednostavnosti instalacije. Sav posao se može obaviti ručno.

Tehničke karakteristike cijevi

Pojedinosti za vodovod i grijanje umreženog polietilena imaju mnoge prednosti:

  1. Dugi vijek trajanja. Vrijeme rada vodoopskrbe ili grijanja ovih dijelova na ograničavajućim temperaturama rashladne tekućine (do 95 stupnjeva Celzijusa) kreće se od 15 do 50 godina.
  2. Geometrijska stabilnost. Čak iu slučaju kada se tekućina prevozi kroz cijevi na temperaturi od 200 stupnjeva Celzija, materijal zadržava svoj izvorni oblik (u odsustvu dodatnog vanjskog utjecaja).
  3. Proizvodi su otporni na pucanje tijekom instalacije i rada.
  4. Materijal se ne sruši tijekom utjecaja iu procesu rezanja, čak i pri temperaturi okoline od 50 stupnjeva Celzijusa.
  5. Proizvodi od umreženog polietilena imaju optimalan omjer cijene i kvalitete.
  6. Oni imaju povećanu otpornost na abraziju, izvrsni su za instalaciju sustava podnog grijanja s tekućinom za prijenos topline.
  7. Materijal se ne smanjuje nakon instalacije.
  8. Cijevi umreženog polietilena nisu podložni koroziji i ne zahtijevaju dodatne mjere zaštite (slikanje i slično).
  9. Otporan na učinke raznih kemikalija.
  10. Materijal ne sadrži halogene ione i molekule teških metala, što negativno utječe na zdravlje ljudi.

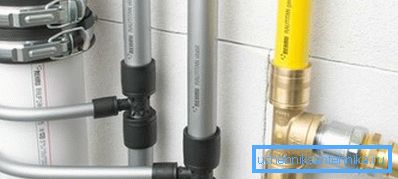

Fotografije inženjerskih mreža polietilenskih cijevi

Obratite pažnju! U procesu "šivanja" polietilena, njegova kristalna struktura se mijenja, tako da materijal postaje elastičan i ne prekida u zavojima, uključujući i kod negativnih temperatura okoline.

Vrste elemenata za povezivanje

Priključci za umrežene polietilenske cijevi koriste se za povezivanje pojedinih elemenata u jedan sustav.

Ovi elementi mogu biti izrađeni od raznih različitih materijala:

  • polietilen;
  • polipropilen;
  • polivinil klorid;
  • u kombinaciji.

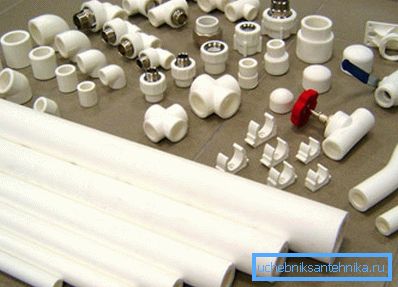

Detalji budućeg vodoopskrbnog sustava umreženog polietilena

Ovisno o načinu instalacije:

  • kompresijske armature za polietilenske cijevi - upotrijebite navojnu maticu, pričvršćenu na glavni dio dijela s ključem;

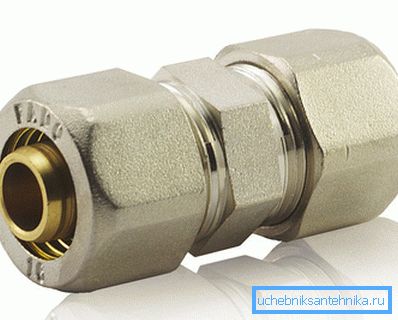

Priključak za kompresiju
  • stezaljke za polietilenske cijevi - koristi se poseban jednodjelni rukav, koji se pritisne na prigušivač pomoću press;

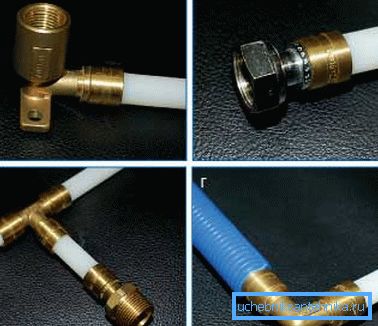

Uređaji za stezanje
  • elektrofuzijski elementi za polietilenske cijevi - za spajanje koristi se ugrađeni grijač, grijani posebnim uređajem koji osigurava unutarnju površinu mlaznice i brtvi spoj.

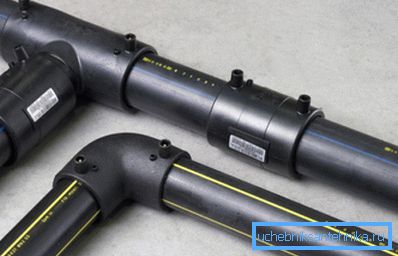

Elektrofuzijski spojevi

Postoje sljedeće konstrukcije:

  1. Kapica - koristi se za brtvljenje odjevnih predmeta.
  2. Spajanje - koristi se za spajanje dviju komponenti sustava za opskrbu vodom ili grijanja.
  3. Kvadratići - potrebni za kutno spajanje segmenata i mijenjanje smjera polaganja mreže.
  4. Cijevni čepovi - uz njihovu pomoć, tri različita dijela spojeni su u jednom čvoru.
  5. Križni elementi - koji se koriste za uređenje ožičenja cjevovoda, u ovom slučaju, četiri cijevi su spojene na istoj točki.
  6. Vožnja je potrebna kako bi se priključili novi elementi u postojeći sustav.

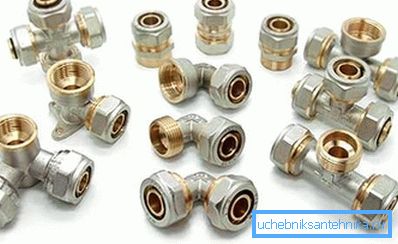

Vrste spojnih elemenata za cijevi

Obratite pažnju! Dizajn armature može varirati ovisno o proizvođaču. Moguće je da spojni dijelovi ne odgovaraju cijevi. Imajte na umu prilikom kupnje.

Instalacija sustava

Upute za izradu vodovodnih i drugih sličnih sustava razlikuju se ovisno o željeznim konstrukcijama koje želite koristiti.

kompresija

Ova metoda spajanja je jednostavnija i može se koristiti za instalaciju cijevi hladne i tople vode. Ne morate koristiti bilo koji poseban alat, samo uzmite dva obična ključa, kao i škare za rezanje.

Priključci se ugrađuju kako slijedi:

  1. Na kraju dijela stavlja se matica. Navojni dio mora biti usmjeren prema vanjskoj strani.
  2. Zatim je na dijelu instaliran splitski prsten. Njegov rub bi trebao biti na udaljenosti od 1 mm od rezka.
  3. U cijev se umetne spojnica iz priključka. Prije toga, nije potrebno izvršiti manipulacije s dijelom (na primjer, skrivanje).
  4. Nakon toga, matica se pritegnite na spoju pomoću ključa. Ne treba previše napora jer postoji mogućnost oštećenja polietilena.
Priključak za kompresiju nakon ugradnje

Pritisni spojnice

Ovi elementi su također pouzdani i čvrsto, ali rezultat je trajna veza. Osim toga, za crpljenje košuljice potrebno je koristiti posebne alate.

Proces instalacije je sljedeći:

  1. Na kraju dijela stavlja se jednodijelni rukav, kojim će se spoj pričvrstiti.
  2. Na kraju polietilenskog dijela umetne se produžetak potrebnog promjera. Mora se postaviti sve do ručke i ostaviti nekoliko sekundi.
  3. Zatim izvucite ekspander i umetnite spojnicu. Osobitost umreženog polietilena je da materijal ima molekularnu memoriju. Nakon nekog vremena, proizvod će preokrenuti stezanje, što će osigurati dodatnu čvrstoću.
  4. Nakon toga, rukavac klizi na krajnjem licu i tamo se pritisne pomoću posebnog alata.

Za razliku od konvencionalnih polietilenskih cijevi, koji imaju jak koeficijent linearne ekspanzije, "zalijepljeni" dijelovi gotovo su bez tog nedostatka. Stoga se preporučuje da se koriste za uređenje sustava tople vode.

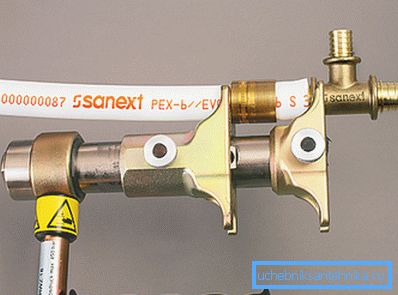

Postupak ugradnje press spojnice

zaključak

Povezan polietilen je izvrstan materijal za ugradnju sustava vodoopskrbe i grijanja (vidi također članak Chrysotile Cement Tubes: Properties and Applications).

Više detalja o tome možete pronaći u videu u ovom članku.
